Solución — Página 229

Fisica 3° · 2024

Ejercicio 2

Enunciado: Elaboro una infografía en la que se mencione los avances de la nanotecnología en el mundo, a través de una línea de tiempo. Relaciono el aporte del electromagnetismo y la mecánica cuántica. Puedo completar el formato guía o crear una infografía propia.

Parte A — Infografía completada (formato guía)

TITULAR: Nanotecnología: la ciencia de lo infinitamente pequeño que transforma el mundo.
ENCABEZADO (subtítulo): Manipulación de la materia a escala nanométrica (1 nm $= 10^{-9}\ \text{m}$ ) para crear materiales y dispositivos con propiedades nuevas.
CUADRO ESTADÍSTICO: ver tabla en content_data.tablas_md (mercado global estimado, en miles de millones de USD).
GRÁFICO: se propone un diagrama de barras del crecimiento del mercado nanotecnológico (bloque Mermaid).
TEXTOS: dos cajas de texto, una con el qué es y otra con los campos de aplicación (medicina, electrónica, energía, materiales, medio ambiente).
IMAGEN CENTRAL y PRIMER PLANO: imagen central = el planeta con los avances; primer plano = un microscopio de efecto túnel (STM) sobre una superficie de átomos.
LÍNEA DE TIEMPO: bloque Mermaid con los hitos de 1959 a 2020+.
FUENTE: https://n9.cl/o6cn2 · CRÉDITOS: autor de la infografía, curso, colegio y año (2024).

Nota de rigor: las cifras del cuadro estadístico son estimaciones ilustrativas de uso escolar; al publicar la infografía debe citarse la fuente real de los datos (por ejemplo, un informe de mercado o la UNESCO/NSF).

Parte B — Aporte del electromagnetismo y de la mecánica cuántica

Electromagnetismo: las ecuaciones de Maxwell explican la luz como onda electromagnética y permiten el láser y la óptica, que son la base del láser de fotolitografía con el que se graban circuitos de nanómetros; también sustenta los microscopios electrónicos y las nanopartículas magnéticas usadas en resonancia magnética y liberación de fármacos.
Mecánica cuántica: describe los electrones en escalas de energía cuantificadas; la función de onda y el efecto túnel (partícula atravesando una barrera con probabilidad $T\approx e^{-2\kappa a}$ , con $\kappa=\sqrt{2m(V_0-E)}/\hbar$ ) son la base del microscopio de efecto túnel (STM, 1981), que "ve" átomos individuales.
Relación: los dispositivos nanométricos integran ambos campos: la corriente eléctrica se controla con campos electromagnéticos y su transporte se explica con la mecánica cuántica. Sin mecánica cuántica no existirían los semiconductores (bandas de energía); sin electromagnetismo no existirían el láser ni los circuitos que miden la corriente de túnel.

Respuesta (Parte A): infografía completa con titular, cuadro estadístico, gráfico de barras, línea de tiempo de 1959 a 2020+ y créditos. Respuesta (Parte B): la nanotecnología es hija del electromagnetismo (láser, óptica, campos) y de la mecánica cuántica (efecto túnel, bandas de energía, estructura atómica).

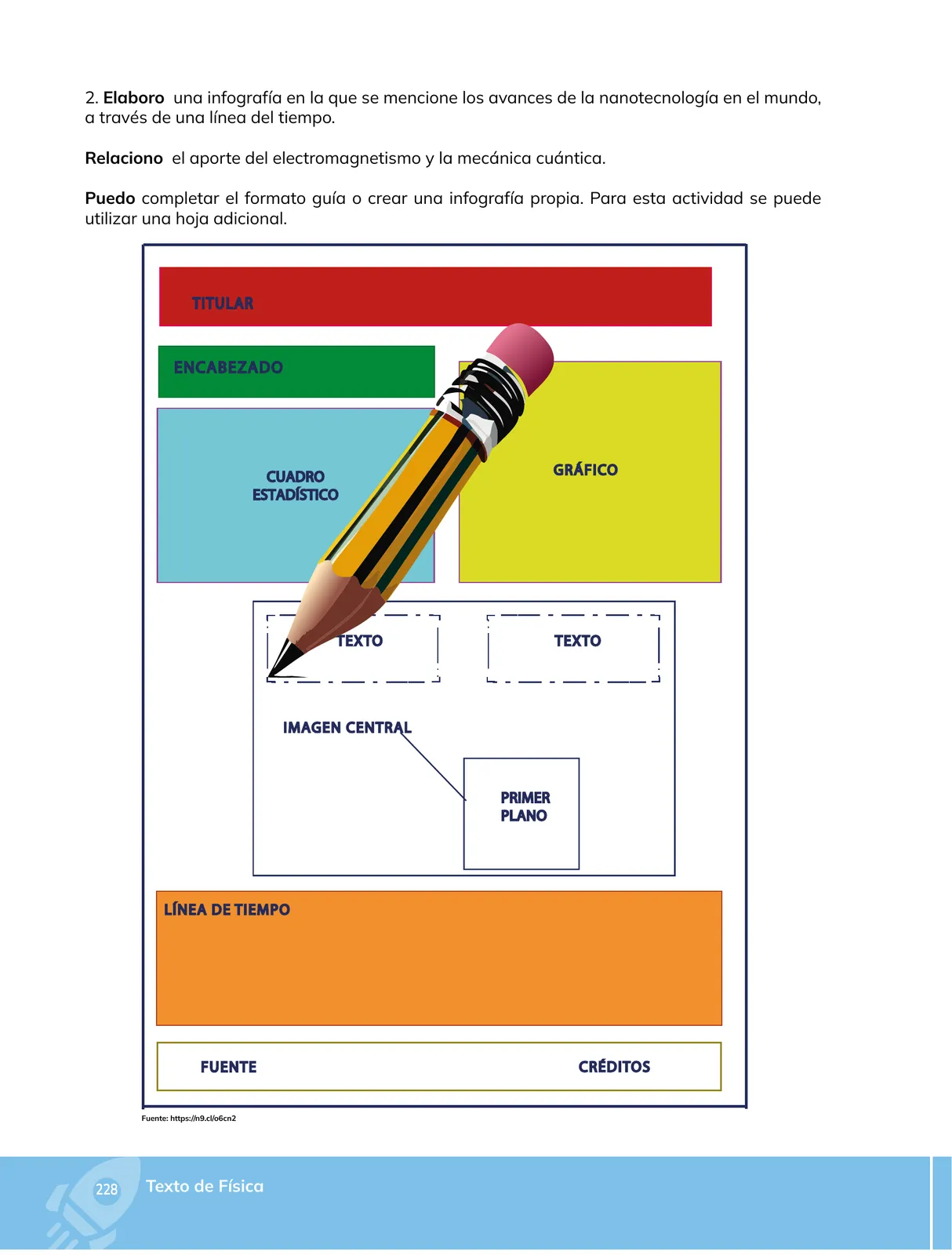

Contenido de la página

Actividad 2

Elaboro una infografía en la que se mencione los avances de la nanotecnología en el mundo, a través de una línea del tiempo.

Relaciono el aporte del electromagnetismo y la mecánica cuántica.

Puedo completar el formato guía o crear una infografía propia. Para esta actividad se puede utilizar una hoja adicional.

Formato guía de la infografía

Sección del formato	Contenido propuesto
TITULAR	Nombre atractivo de la infografía
ENCABEZADO	Subtítulo con la escala nanométrica ( $1\ \text{nm}=10^{-9}\ \text{m}$ )
CUADRO ESTADÍSTICO	Datos cuantitativos (mercado, patentes, publicaciones)
GRÁFICO	Diagrama de barras o circular del crecimiento del sector
TEXTO	Definición y campos de aplicación
IMAGEN CENTRAL	Imagen representativa global
PRIMER PLANO	Detalle ampliado de un elemento
LÍNEA DE TIEMPO	Hitos cronológicos 1959 → 2020+
FUENTE	Referencias bibliográficas
CRÉDITOS	Autoría del trabajo

Fuente del formato: https://n9.cl/o6cn2

Ejemplos resueltos

Un microscopio de efecto túnel trabaja con una barrera de altura $V_0=5\ \text{eV}$ , una energía del electrón $E=2\ \text{eV}$ y una anchura de barrera $a=1\ \text{nm}$ . Estimar el orden de magnitud del coeficiente de transmisión $T\approx e^{-2\kappa a}$ .

La constante de decaimiento es $\kappa = \frac{\sqrt{2m(V_0-E)}}{\hbar}$ .
Sustituimos $V_0-E=3\ \text{eV}=3\times1{,}6\times10^{-19}\ \text{J}=4{,}8\times10^{-19}\ \text{J}$ , $m=9{,}1\times10^{-31}\ \text{kg}$ y $\hbar=1{,}05\times10^{-34}\ \text{J}\cdot\text{s}$ .
$\kappa=\frac{\sqrt{2(9{,}1\times10^{-31})(4{,}8\times10^{-19})}}{1{,}05\times10^{-34}}\approx 2{,}8\times10^{9}\ \text{m}^{-1}$ .
$2\kappa a = 2(2{,}8\times10^{9})(10^{-9})\approx 5{,}6$ , luego $T\approx e^{-5{,}6}\approx 3{,}7\times10^{-3}$ .
Conclusión: una corriente del orden de milésimas de la normal; al reducir $a$ en 0,1 nm el efecto cambia un orden de magnitud, lo que explica la sensibilidad atómica del STM.

Tabla

Año	Hito	Campo físico que lo hace posible
1959	Charla de R. Feynman: "hay mucho espacio al fondo"	Concepto de escala atómica
1974	N. Taniguchi acuña "nanotecnología"	Miniaturización de circuitos
1981	Se inventa el microscopio de efecto túnel (STM)	Mecánica cuántica (efecto túnel)
1985	Se descubren los fulerenos (C $_{60}$ )	Estructura molecular y enlace químico
1990	IBM escribe "IBM" con 35 átomos de xenón	Precisión de manipulación atómica
1991	Se descubren los nanotubos de carbono	Propiedades electrónicas cuánticas
2004	Se aísla el grafeno	Bandas de energía y transporte electrónico
2020+	Nanopartículas lipídicas en vacunas de ARNm	Interacción materia-biología a escala nano

Mercado global de la nanotecnología (estimado, miles de millones de USD)	2018	2020	2022	2024
Valor	47,6	54,3	64,2	75,1
Crecimiento anual aprox.	—	~7%	~9%	~8%

Aporte	Concepto clave	Aplicación en nanotecnología
Electromagnetismo	Ecuaciones de Maxwell, radiación EM	Láser y fotolitografía de nanómetros
Electromagnetismo	Fuerza de Lorentz	Lentes magnéticas, microscopios electrónicos
Mecánica cuántica	Efecto túnel	Microscopio STM, barreras nanométricas
Mecánica cuántica	Cuantización de energía	Puntos cuánticos, LEDs y semiconductores

Diagramas (2)

timeline
    title Avances de la nanotecnología en el mundo
    section Pensamiento
        1959 : Feynman propone "hay mucho espacio al fondo"
    section Nacimiento del término
        1974 : Norio Taniguchi acuña el término "nanotecnología"
    section Herramientas
        1981 : Se inventa el microscopio de efecto túnel (STM)
        1990 : IBM escribe "IBM" con 35 átomos de xenón
    section Estructuras
        1985 : Se descubren los fulerenos (C60)
        1991 : Se descubren los nanotubos de carbono
        2004 : Se aísla el grafeno
    section Aplicación global
        2000 : EE.UU. crea la Iniciativa Nacional de Nanotecnología
        2020+ : Nanopartículas lipídicas en vacunas de ARNm

xychart-beta
    title "Mercado global de la nanotecnología (miles de millones de USD, estimado)"
    x-axis [2018, 2020, 2022, 2024]
    y-axis "miles de millones USD" 0 --> 80
    bar [47.6, 54.3, 64.2, 75.1]

Fórmulas y ecuaciones

Ecuación de Schrödinger (base cuántica de los semiconductores): $i\hbar\frac{\partial \Psi}{\partial t} = \hat{H}\Psi$

Ecuaciones de Maxwell (base electromagnética del láser y la óptica)

Relación de dispersión de electrones en un pozo cuántico: $E_n \propto n^2/L^2$ , por lo que al reducir $L$ a la escala nanométrica la energía se cuantiza de forma apreciable.

1\ $\text{nm}$ = $10^{-9}\$ $\text{m}$

$a_0$ $\approx$ 0{,}53\ $\mathring{A}$ $\approx$ 0{,}053\ $\text{nm}$

T $\approx$ $e^{-2\kappa$ a}

$\kappa$ = $\frac{\sqrt{2m(V_0-E)}}{\hbar}$

$E_n$ = $\frac{n^2 h^2}{8mL^2}$

$\vec{\nabla}@@MATH_0@@\vec{B}$ = $\mu_0\varepsilon_0$ $\frac{\partial \vec{E}}{\partial t}$

$\lambda_{\min}$ = $\frac{hc}{eV}$

Glosario (7)

Nanotecnología: Manipulación de la materia a escala nanométrica (1 nm = $10^{-9}$ m) para crear materiales, dispositivos o sistemas con propiedades nuevas.
Nanómetro (nm): Unidad de longitud igual a una milmillonésima de metro; el diámetro de un átomo es del orden de 0,1 nm.
Efecto túnel: Fenómeno cuántico por el cual una partícula atraviesa una barrera de energía clásicamente insuperable.
STM (microscopio de efecto túnel): Instrumento que usa una punta metálica para medir la corriente de túnel y 'ver' átomos individuales sobre una superficie.
Fotolitografía: Técnica que usa luz láser para transferir patrones sobre una superficie y fabricar circuitos cada vez más pequeños.
Nanopartícula: Partícula de entre 1 y 100 nm que, por su gran superficie y efectos cuánticos, presenta propiedades químicas y físicas distintas.
Infografía: Comunicación visual que integra texto, imágenes, gráficos y datos para explicar un tema de forma clara.

Preguntas para practicar

¿Cómo se relacionan el electromagnetismo y la mecánica cuántica en la nanotecnología?

El electromagnetismo aporta el láser y la óptica con los que se fabrican circuitos nanométricos y los campos con los que se orientan las nanopartículas; la mecánica cuántica explica la estructura atómica, la cuantización de la energía en escalas nanométricas y el efecto túnel que hace posible el microscopio de efecto túnel. Ambos campos son complementarios: uno describe la radiación y los campos, el otro describe la materia a escala atómica.

¿Por qué la línea de tiempo de la nanotecnología comienza con una charla de 1959 y no con un descubrimiento experimental?

Porque en 1959 Richard Feynman propuso, en la charla *There's plenty of room at the bottom*, la idea de manipular la materia átomo a átomo. No fue un descubrimiento experimental, sino la formulación teórica de un programa de investigación; los avances técnicos (STM de 1981, fulerenos de 1985, nanotubos de 1991) se produjeron décadas después, cuando la instrumentación y la teoría lo permitieron.

Temas y conceptos clave

Nanotecnología y sus avances mundialesInfografía y línea de tiempo como recurso gráficoAporte del electromagnetismo a la nanotecnologíaAporte de la mecánica cuántica a la nanotecnologíaNanotecnologíaNanómetroLínea de tiempoInfografíaEfecto túnelMicroscopio de efecto túnel (STM)Láser y fotolitografíaNanopartículas

Fuentes y referencias

https://n9.cl/o6cn2 (formato guía de la infografía)
R. Feynman, *There's plenty of room at the bottom*, Conferencia APS, 1959.
G. Binnig y H. Rohrer, inventores del microscopio de efecto túnel (Premio Nobel de Física, 1986).
B. Kroto, R. Curl y R. Smalley, descubrimiento de los fulerenos (Premio Nobel de Química, 1996).
