Cámara electrónica de 13 femtosegundos: la dinámica ultra-rápida en el grafito

📄 teoria fisica 🎓 bachillerato · 3° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 232

232 de 273

Anterior Página 232 / 273 Siguiente

Respuesta rápida

Cámara tr-ARPES de Kiel con $\Delta t = 13\,\text{fs} = 13\times10^{-15}\,\text{s}$ (77 THz, $\approx 0{,}32\,\text{eV}$ ). La figura muestra el grafito antes, durante y después del pulso: la excitación electrónica aparece sobre $E_F$ y se disipa en 13 fs.

📚 theory fisica ⭐⭐⭐ Dificultad 3/5 ⏱ 4 min lectura

Solución — Página 232

Fisica 3° · 2024

Contenido de la página (explicación)

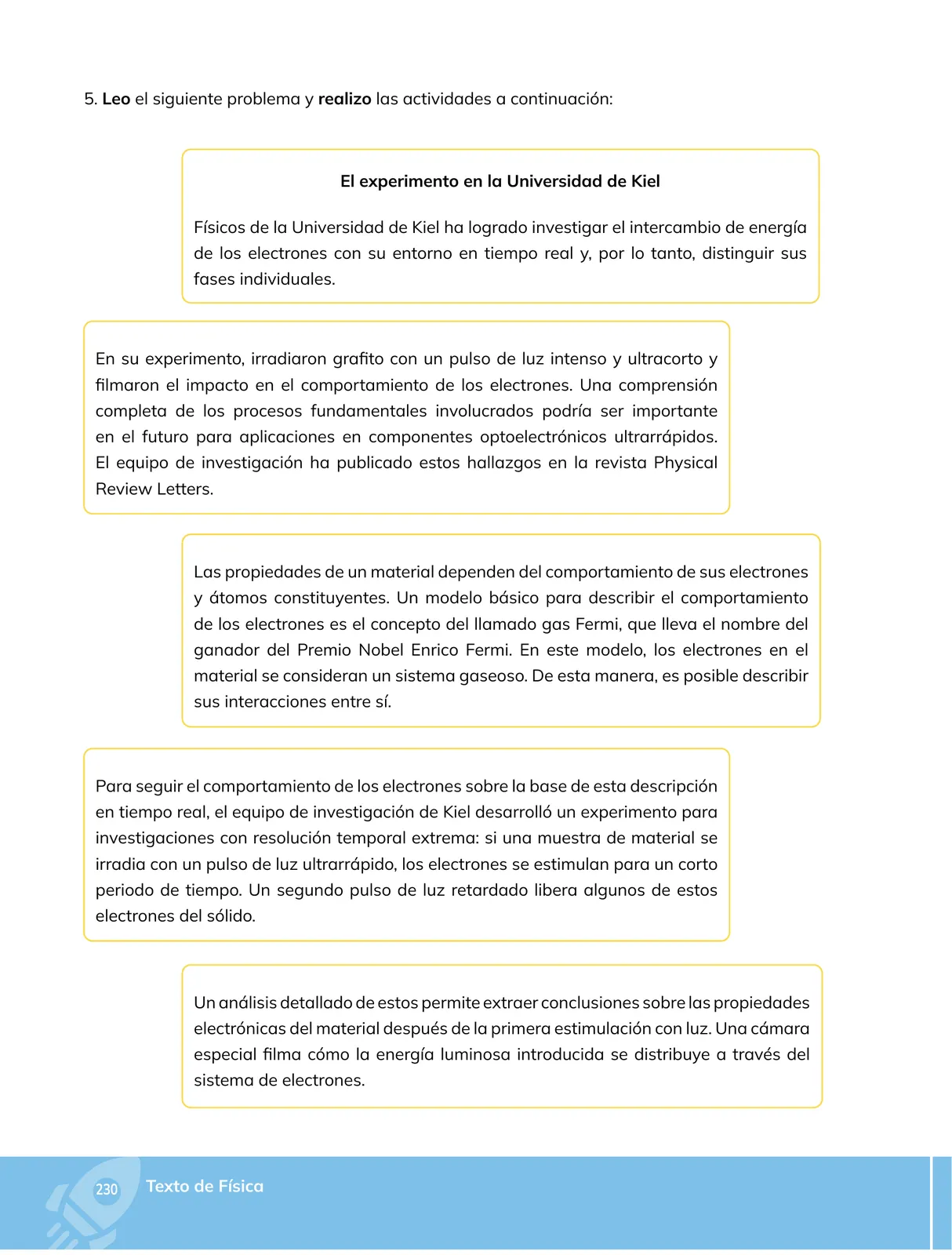

La página describe la cámara de fotoelectrones ultra-rápida (tr-ARPES) desarrollada en la Universidad de Kiel (Alemania), dirigida por el profesor Michael Bauer, especialista en dinámica ultra-rápida. Sus datos críticos son:

Resolución temporal: $\Delta t = 13\,\text{fs} = 13\times 10^{-15}\,\text{s}$ . Esto la convierte en una de las cámaras electrónicas más rápidas del mundo.
Fuente de datos: pulsos de luz (láser) de duración extremadamente corta que «disparan» los electrones y otro pulso que los analiza (pump–probe).
Aplicación: filmar in vivo procesos electrónicos en materiales con propiedades ópticas prometedoras.
Novedad: por primera vez se confirman experimentalmente predicciones teóricas en esta escala de tiempo.

Análisis cuantitativo de la resolución de 13 femtosegundos

En segundo: $\Delta t = 13\times 10^{-15}\,\text{s}$ .
Frecuencia característica asociada: $\nu = \dfrac{1}{\Delta t} = \dfrac{1}{13\times 10^{-15}\,\text{s}} \approx 7{,}7\times 10^{13}\,\text{Hz} = 77\,\text{THz}$ (rango del infrarrojo lejano / terahertz).
Energía equivalente por $E = h\nu$ : $E = 4{,}136\times 10^{-15}\,\text{eV}\cdot\text{s} \times 7{,}7\times 10^{13}\,\text{Hz} \approx 0{,}32\,\text{eV}$ .
Cota de incertidumbre (principio de incertidumbre de Heisenberg aplicado a energía y tiempo): $\Delta E \gtrsim \dfrac{\hbar}{2\Delta t} = \dfrac{1{,}055\times 10^{-34}\,\text{J}\cdot\text{s}}{2\times 13\times 10^{-15}\,\text{s}} \approx 4{,}1\times 10^{-21}\,\text{J} \approx 0{,}026\,\text{eV}$ . Interpretación: a mayor resolución temporal, mayor incertidumbre energética; el sistema de Kiel logra $\Delta E \approx 0{,}05\,\text{eV}$ , compatible con la estructura electrónica del grafito.

Lectura de la figura (Physical Review Letters)

La figura muestra tres mapas de intensidad de fotoelectrones: eje vertical $E-E_F$ en electronvoltios ( $-1$ a $1\,\text{eV}$ ), eje horizontal momento perpendicular $k_y$ en $\text{\AA}^{-1}$ ( $-0{,}3$ a $0{,}3\,\text{\AA}^{-1}$ ). La línea discontinua marca el nivel de Fermi ( $E=E_F$ ).

$-80\,\text{fs}$ : distribución de equilibrio; los estados ocupados están por debajo de $E_F$ (densidad de electrones en el cono de Dirac de grafito, $E \approx \pm \hbar v_F |k|$ ).
$0\,\text{fs}$ : llegada del pulso de bombeo; aparece población excitada por encima de $E_F$ (mancha brillante en $E>E_F$ ).
$13\,\text{fs}$ : los electrones ya redistribuyen su energía y momento; se ve la disipación/relajación de la excitación en apenas una fracción de trillón de segundo.

Conclusión

La página ejemplifica cómo la espectroscopía de fotoemisión resuelta en tiempo (tr-ARPES) permite observar directamente la dinámica electrónica, verificando la teoría de la conductividad y la óptica en grafeno/grafito.

Contenido de la página

La característica especial del sistema Kiel es su resolución temporal extremadamente alta de 13 femtosegundos. Esto lo convierte en una de las cámaras electrónicas más rápidas del mundo. «Gracias a la extremadamente corta duración de los pulsos de luz utilizados, podemos filmar los procesos ultrarrápidos en vivo. Nuestras investigaciones han demostrado que aquí está ocurriendo una cantidad sorprendente de cosas», explicó en un comunicado Michael Bauer, profesor de dinámica ultrarrápida.

Los experimentos del equipo de investigación de Kiel también confirman las predicciones teóricas por primera vez. Permiten una nueva perspectiva sobre un tema de investigación que apenas se ha investigado en esta breve escala de tiempo.

«A través de nuestras nuevas posibilidades técnicos, estos procesos complejos y fundamentales se pueden observar directamente por primera vez», dijo Bauer. Este enfoque también podría aplicarse en el futuro para investigar y optimizar movimientos ultrarrápidos de electrones agitados por la luz en materiales con propiedades ópticas prometedoras.

Figura. Tres mapas de intensidad $E - E_F\,(\text{eV})$ vs $k_y\,(\text{\AA}^{-1})$ en $-80\,\text{fs}$ , $0\,\text{fs}$ y $13\,\text{fs}$ . Imagen de los cambios en la distribución de energía en las muestras de grafito. Fuente: Physical Review Letters.

Ejemplos resueltos

Expresar los $13\,\text{fs}$ de la cámara de Kiel en segundos y calcular la frecuencia y la energía asociada.

$\Delta t = 13\times 10^{-15}\,\text{s}$ .
$\nu = 1/\Delta t = 7{,}7\times 10^{13}\,\text{Hz} = 77\,\text{THz}$ .
$E = h\nu = 4{,}136\times10^{-15}\times 7{,}7\times10^{13} \approx 0{,}32\,\text{eV}$ .

Tabla

Etiqueta de la figura	Tiempo	Observación en el grafito
Panel 1	$-80\,\text{fs}$	Distribución en equilibrio, concentrada bajo $E_F$
Panel 2	$0\,\text{fs}$	Excitación electrónica por encima del nivel de Fermi
Panel 3	$13\,\text{fs}$	Relajación: la excitación se disipa y redistribuye

Diagrama

timeline
  title Dinámica de los electrones en grafito según los pulsos de Kiel
  -80 fs : Estado de equilibrio
        : Electrones con E < E_F
  0 fs : Llegada del pulso de bombeo
        : Aparece población excitada E > E_F
  13 fs : Relajación y disipación
        : Los electrones redistribuyen energía y momento

Fórmulas y ecuaciones

$E = h\nu$ con $h = 4{,}136\times 10^{-15}\,\text{eV}\cdot\text{s}$

$\Delta E \geq \dfrac{\hbar}{2\Delta t}$ (cota energía–tiempo)

$\Delta$ t = $13\$ , $\text{fs}$ = $13\times$ $10^{-15}\$ , $\text{s}$

$\nu$ = $\frac{1}{\Delta t}$ $\approx$ $7{,}7\times$ $10^{13}\$ , $\text{Hz}$

E = $h\nu$ $\approx$ $0{,}32\$ , $\text{eV}$

$\Delta$ E $\gtrsim$ $\frac{\hbar}{2\Delta t}$ $\approx$ $0{,}026\$ , $\text{eV}$

E(k) $\approx$ $\pm$ $\hbar$ $v_F$ $\left|$ k $\right|$ \ $\text{(cono de Dirac)}$

Glosario (6)

Femtosegundo (fs): Cuantía de tiempo igual a $10^{-15}$ segundos; escala de la dinámica electrónica molecular y sólida.
Resolución temporal: Mínimo intervalo de tiempo que un instrumento puede distinguir entre dos eventos.
Nivel de Fermi ($E_F$): Energía que separa los estados ocupados de los vacíos a temperatura cero en un sólido.
ARPES: Espectroscopía de fotoelectrones resuelta en ángulo: mide energía y momento de los electrones emitidos.
Pulso de bombeo (pump): Pulso láser de excitación que desplaza al sistema del equilibrio; el pulso de análisis lo mide después.
Cono de Dirac: Forma cónica de la relación $E$ vs $k$ en grafeno/grafito cerca del nivel de Fermi.

Preguntas para practicar

¿Por qué la cámara de Kiel se considera una de las cámaras electrónicas más rápidas del mundo?

Porque alcanza una resolución temporal de $13\,\text{fs}$ ($13\times10^{-15}\,\text{s}$), equivalente a una frecuencia de unos 77 THz; con pulsos de luz tan cortos es posible fotografiar la redistribución de los electrones en materiales en tiempo real, algo que antes solo se modelaba teóricamente.

¿Qué se observa en la distribución de energía del grafito entre $-80\,\text{fs}$ y $13\,\text{fs}$?

A $-80\,\text{fs}$ la muestra está en equilibrio: los electrones ocupan estados por debajo del nivel de Fermi ($E<E_F$). En $0\,\text{fs}$ aparece población excitada por encima de $E_F$ (la mancha brillante superior). En $13\,\text{fs}$ esa excitación se ha redistribuido y comienza a disiparse, mostrando la ultra-rápida relajación electrónica.

¿Qué limita la medición simultánea de energía y tiempo en estos experimentos?

El principio de incertidumbre energía–tiempo, $\Delta E\,\Delta t \gtrsim \hbar$: cuanto más precisa es la energía ($\sim 0{,}05\,\text{eV}$), menos precisa es la localización temporal. El sistema de Kiel se ubica en el punto de equilibrio óptimo entre ambas resoluciones.

¿En qué campos puede aplicarse este enfoque en el futuro?

En la investigación y optimización de fotónica, celdas solares, conmutadores ópticos y dispositivos de grafeno, donde los electrones excitados por la luz se mueven en escalas de femtosegundos y su control determina la eficiencia del dispositivo.

Temas y conceptos clave

Dinámica ultra-rápidaResolución temporal en femtosegundosEspectroscopía de fotoemisión (ARPES)Distribución de energía de electrones en grafitoConfirmación experimental de predicciones teóricasFemtosegundo ($10^{-15}\,\text{s}$)Resolución temporalNivel de Fermi $E_F$Momento $k$ (estructura de bandas)Pulso de bombeo (pump) y de análisis (probe)Incetidumbre $\Delta E \Delta t \gtrsim \hbar$

Fuentes y referencias

Physical Review Letters (imagen de la distribución de energía en grafito)
Comunicado de prensa de la Universidad de Kiel (cita de Michael Bauer)

¿Te fue útil esta página?

Preguntas que la gente también hace

¿Qué significa que la cámara de Kiel tenga 13 femtosegundos de resolución temporal?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se representa la excitación electrónica de un material en una espectroscopía de fotoemisión?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué fenómeno se observa en el grafito cuando se le aplica un pulso de luz en la escala de femtosegundos?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Sistema de unidades SI y prefijos (femto, tera)
• Noción de energía, potencial eléctrico y nivel de Fermi
• Forma $E = h\nu$ y relación $c = \lambda\nu$
• Conocer el grafito como conductor semi-metálico

Siguiente tema sugerido

Aplicaciones de la física ultra-rápida en la fotónica y en nuevos materiales (grafeno)

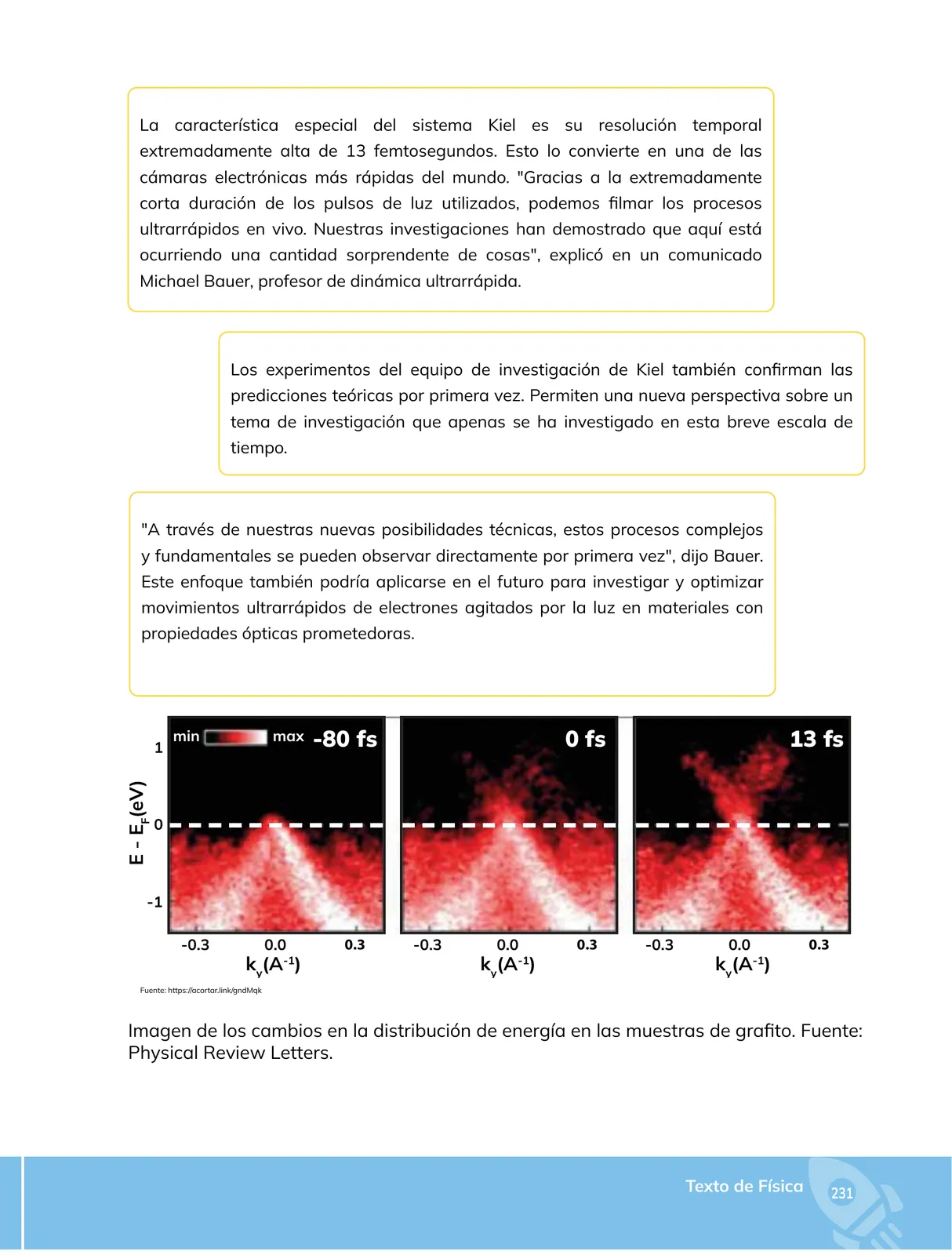

📝 Transcripción de la página (texto seleccionable) 1330 caracteres

La característica especial del sistema Kiel es su resolución temporal extremadamente alta de 13 femtosegundos. Esto lo convierte en una de las cámaras electrónicas más rápidas del mundo. "Gracias a la extremadamente corta duración de los pulsos de luz utilizados, podemos filmar los procesos ultrarrápidos en vivo. Nuestras investigaciones han demostrado que aquí está ocurriendo una cantidad sorprendente de cosas", explicó en un comunicado Michael Bauer, profesor de dinámica ultrarrápida.

XL y

Los experimentos del equipo de investigación de Kiel también confirman las predicciones teóricas por primera vez. Permiten una nueva perspectiva sobre un tema de investigación que apenas se ha investigado en esta breve escala de tiempo.

"A través de nuestras nuevas posibilidades técnicas, estos procesos complejos y fundamentales se pueden observar directamente por primera vez", dijo Bauer. Este enfoque también podría aplicarse en el futuro para investigar y optimizar movimientos ultrarrápidos de electrones agitados por la luz en materiales con propiedades ópticas prometedoras.

r GC

E - E.(eV)

-0.3 0.0 0.3 -0.3 0.0 0.3 -0.3 0.0 0.3 k,(A=) k,(A=) k,(A=)

Fuente: https:/lacortar.link/gndMok

Imagen de los cambios en la distribución de energía en las muestras de grafito. Fuente: Physical Review Letters.
