Vistas y proyecciones en el diseño industrial

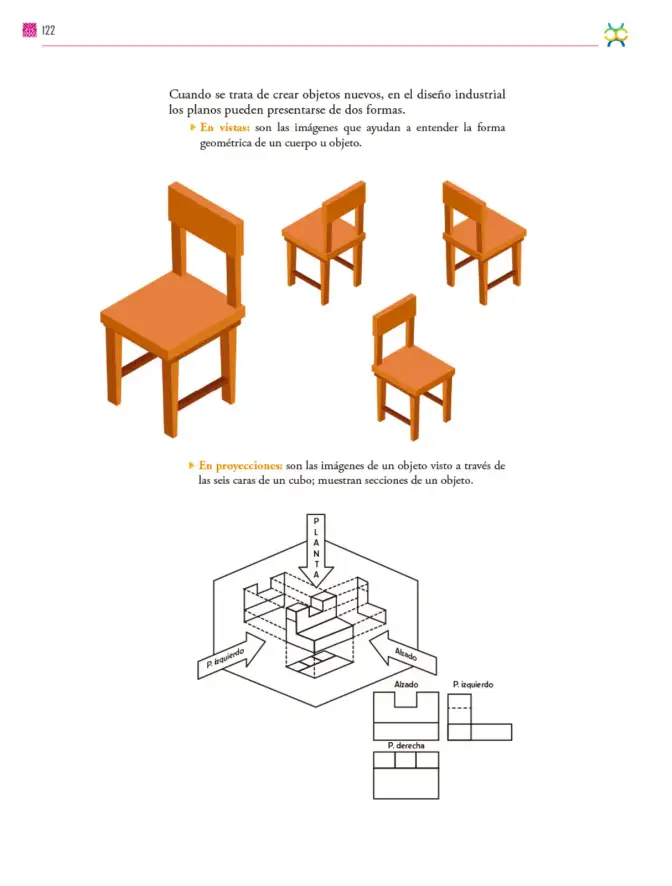

¿Qué son las vistas en el diseño industrial?

1. Según el texto, las vistas son las imágenes que ayudan a entender la forma geométrica de un cuerpo u objeto.

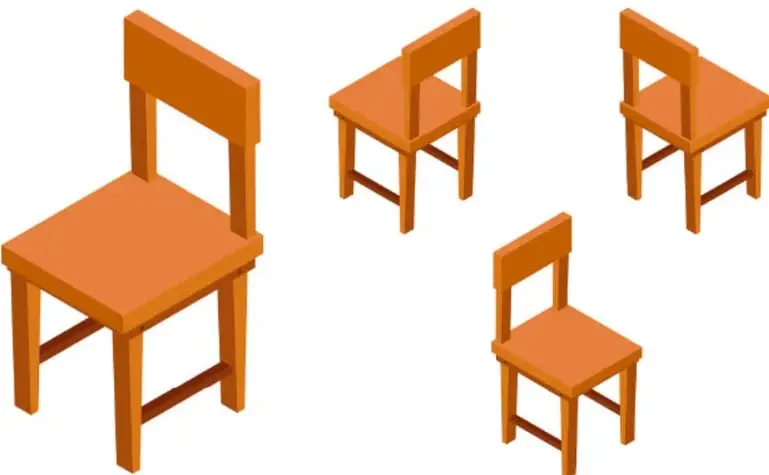

2. En la ilustración se muestran cuatro vistas de la misma silla, tomadas desde distintos ángulos: frontal-arriba, posterior, lateral y tres cuartos.
3. Cada ángulo revela información distinta del mismo objeto (respaldo, asiento, patas), de modo que el conjunto de vistas permite reconstruir mentalmente su forma completa.

¿Qué son las proyecciones y qué muestran?

1. Las proyecciones son las imágenes de un objeto visto a través de las seis caras de un cubo.
2. Se obtienen proyectando el objeto sobre cada cara del cubo que lo contiene, obteniendo secciones o vistas ortogonales.
3. Muestran las secciones de un objeto. En el ejemplo, el objeto se proyecta sobre las caras y dan lugar a tres dibujos rotulados: Alzado (vista frontal), P. izquierdo (planta o vista superior, según el eje) y P. derecha (vista lateral).

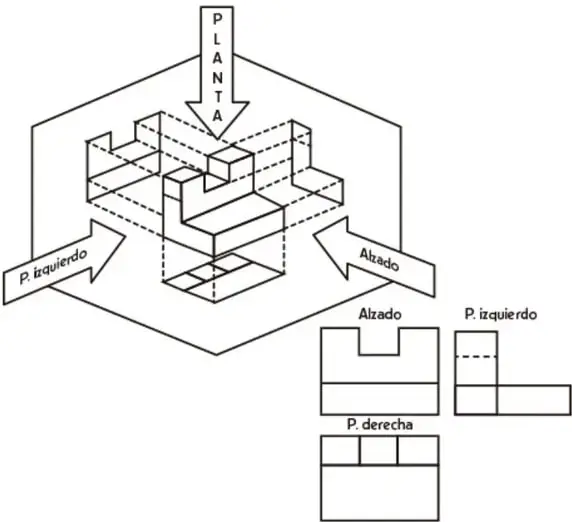

4. El diagrama muestra las direcciones de proyección: una flecha "PLANTA" que entra por la cara superior del cubo, "P. izquierdo" por la cara lateral izquierda y "Alzado" por la cara frontal.

Diferencia entre vistas y proyecciones.

1. Vistas: imágenes del objeto tomadas desde distintos ángulos de observación para entender su forma geométrica; no exigen un sistema de proyección formal ni un cubo de referencia.
2. Proyecciones: imágenes obtenidas proyectando el objeto sobre las seis caras de un cubo (sistema ortogonal); muestran secciones y se usan en planos técnicos con rótulos como alzado, planta y perfil.
3. Las vistas ayudan a visualizar; las proyecciones permiten representar con medidas y precisión para fabricar el objeto.
