Aplicaciones del principio de Pascal: los amortiguadores hidráulicos

📄 teoria fisica 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

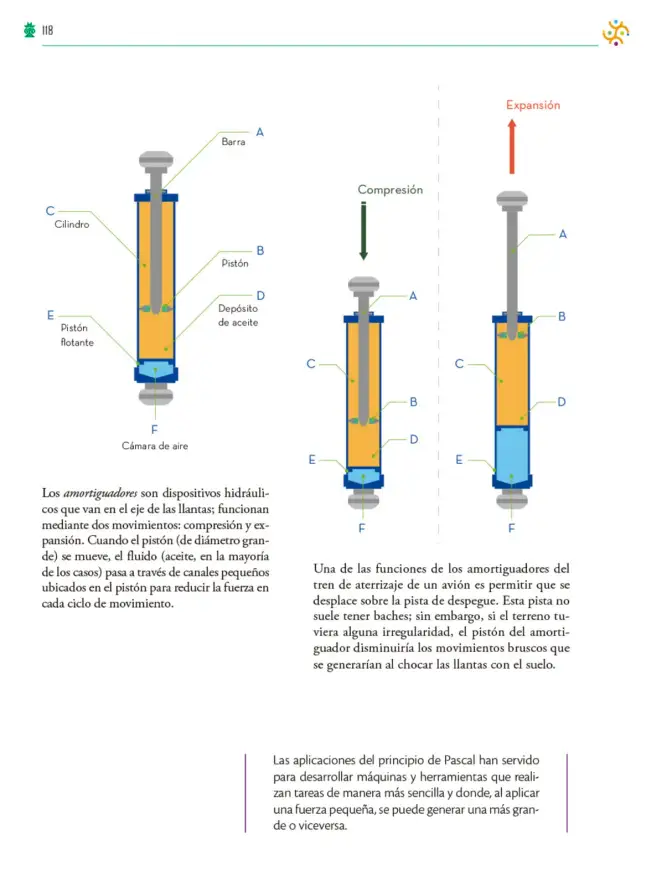

Página 119

119 de 339

Anterior Página 119 / 339 Siguiente

Respuesta rápida

Los amortiguadores usan el principio de Pascal: la presión del aceite se transmite por canales y reduce la fuerza en cada ciclo de compresión y expansión.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 119

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Análisis de la página

La página es de teoría y no contiene ejercicios con enunciado numérico. Se explican las aplicaciones del principio de Pascal en los amortiguadores hidráulicos.

Descripción del amortiguador (figura izquierda)

Componentes etiquetados:

A: Barra
B: Pistón
C: Cilindro
D: Depósito de aceite
E: Pistón flotante
F: Cámara de aire

Funcionamiento

El amortiguador trabaja con dos movimientos: compresión y expansión.
En la compresión, el pistón baja y empuja el aceite a través de canales pequeños.
En la expansión, el pistón sube y el fluido regresa por los canales.
El paso del aceite por canales estrechos disipa energía y reduce la fuerza transmitida en cada ciclo.

Principio de Pascal aplicado

La presión aplicada a un fluido incompresible se transmite con la misma intensidad en todas direcciones:

$P = \frac{F}{A} = \text{constante}$

Por ello, una fuerza pequeña sobre un pistón de área pequeña puede generar una fuerza mayor sobre un pistón de área mayor:

$\frac{F_1}{A_1} = \frac{F_2}{A_2} \Rightarrow F_2 = F_1 \cdot \frac{A_2}{A_1}$

Aplicación en el tren de aterrizaje

El amortiguador del avión absorbe las irregularidades de la pista. Si el terreno presenta baches, el pistón reduce los movimientos bruscos que se producirían al chocar las llantas contra el suelo, protegiendo la estructura de la aeronave.

Respuesta orientativa: Los amortiguadores hidráulicos aplican el principio de Pascal porque transmiten la presión del aceite a través de canales internos, permitiendo que una fuerza pequeña controle fuerzas mayores y amortigüe los impactos en llantas y trenes de aterrizaje.

Contenido de la página

Los amortiguadores

Los amortiguadores son dispositivos hidráulicos que van en el eje de las llantas; funcionan mediante dos movimientos: compresión y expansión. Cuando el pistón (de diámetro grande) se mueve, el fluido (aceite, en la mayoría de los casos) pasa a través de canales pequeños ubicados en el pistón para reducir la fuerza en cada ciclo de movimiento.

Partes del amortiguador

A: Barra
B: Pistón
C: Cilindro
D: Depósito de aceite
E: Pistón flotante
F: Cámara de aire

Aplicación en el tren de aterrizaje

Una de las funciones de los amortiguadores del tren de aterrizaje de un avión es permitir que se desplace sobre la pista de despegue. Esta pista no suele tener baches; sin embargo, si el terreno tuviera alguna irregularidad, el pistón del amortiguador disminuiría los movimientos bruscos que se generarían al chocar las llantas con el suelo.

Principio de Pascal

Las aplicaciones del principio de Pascal han servido para desarrollar máquinas y herramientas que realizan tareas de manera más sencilla y donde, al aplicar una fuerza pequeña, se puede generar una más grande o viceversa.

Tabla

Movimiento	Dirección del pistón	Efecto en el fluido
Compresión	Hacia adentro	El aceite pasa por canales pequeños
Expansión	Hacia afuera	El aceite regresa por los canales

Diagrama

graph TD
  A[Barra] --> B[Pistón]
  B --> C[Cilindro]
  C --> D[Depósito de aceite]
  D --> E[Pistón flotante]
  E --> F[Cámara de aire]
  B --> G[Compresión]
  B --> H[Expansión]

Fórmulas y ecuaciones

P = $\frac{F}{A}$

$F_2$ = $F_1$ $\cdot$ $\frac{A_2}{A_1}$

P = $\frac{F}{A}$

$\frac{F_1}{A_1}$ = $\frac{F_2}{A_2}$

Glosario (5)

Amortiguador: Dispositivo hidráulico que absorbe los impactos y reduce las vibraciones en vehículos y aeronaves.
Pistón: Elemento móvil dentro de un cilindro que transmite la presión al fluido.
Compresión: Movimiento en el que el pistón se desplaza hacia adentro del cilindro.
Expansión: Movimiento en el que el pistón se desplaza hacia afuera del cilindro.
Principio de Pascal: La presión aplicada a un fluido incompresible se transmite con igual intensidad en todas direcciones.

Preguntas para practicar

¿Por qué los amortiguadores son importantes en el tren de aterrizaje de un avión?

Porque absorben las irregularidades de la pista y reducen los movimientos bruscos al chocar las llantas con el suelo, protegiendo la estructura de la aeronave.

¿Cómo se relaciona el funcionamiento del amortiguador con el principio de Pascal?

El aceite transmite la presión por canales internos; al aplicar una fuerza pequeña sobre el pistón, se genera una respuesta mayor que amortigua el impacto, tal como establece el principio de Pascal.

Temas y conceptos clave

Aplicaciones del principio de PascalAmortiguadores hidráulicosCompresión y expansiónPresiónFluido incompresiblePistónCilindroCámara de aireDepósito de aceite

¿Te fue útil esta página?

Figuras de la página (2)

Esquema de un amortiguador hidráulico con las partes etiquetadas A a F. — Figura 1 image

Amortiguador en compresión: el pistón baja y el aceite fluye por canales internos. — Figura 2 image

Preguntas que la gente también hace

¿Cómo funciona un amortiguador hidráulico?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué aplicaciones tiene el principio de Pascal en la vida cotidiana?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué los aviones necesitan amortiguadores en el tren de aterrizaje?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de presión
• Unidades de fuerza y área
• Propiedades de los fluidos

Siguiente tema sugerido

Prensa hidráulica y cálculo de fuerzas con el principio de Pascal

📝 Transcripción de la página (texto seleccionable) 1009 caracteres

Las aplicaciones del principio de Pascal han servido para desarrollar máquinas y herramientas que realizan tareas de manera más sencilla y donde, al aplicar una fuerza pequena, se puede generar una más grande o viceversa.

萝118

![](page=0,bbox=[79, 225, 480, 815])

Los amortiguadores son dispositivos hidráulicos que van en el eje de las llantas; funcionan mediante dos movimientos: compresión y expansión. Cuando el pistón (de diámetro grande) se mueve, el fluido (aceite, en la mayoría de los casos) pasa a través de canales pequenos ubicados en el pistón para reducir la fuerza en cada ciclo de movimiento.

![](page=0,bbox=[548, 148, 1025, 975])
