Resistencia eléctrica y voltaje: unidades y analogía hidráulica
Respuesta rápida
Resistencia: ohm (\Omega). Voltaje: diferencia de potencial que impulsa la corriente, análogo a la diferencia de niveles de agua.
Solución — Página 307
Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026
Análisis de la página
La página es teórica y no contiene ejercicios propuestos. Se explican dos conceptos: la unidad de resistencia eléctrica y el voltaje mediante una analogía con el agua.
Resistencia eléctrica
- La resistencia eléctrica se mide en ohm, simbolizado con la letra griega \Omega.
- Su nombre honra al físico alemán Georg Simon Ohm (1789-1854).
- La resistencia depende del diámetro, la longitud y el material del conductor.
- En el cuerpo humano, la resistencia varía según la presencia de sales, ya que estas conducen mejor la electricidad.
Respuesta orientativa: La resistencia eléctrica es la oposición al paso de la corriente y se mide en ohmios (\Omega).
Voltaje
- Para que el agua fluya por una tubería se necesita una diferencia de niveles.
- El agua en un depósito lleno posee energía potencial que se transforma en cinética al abrir una válvula.
- Cuando dos depósitos se conectan, el agua fluye del nivel más alto al más bajo hasta igualarse.
- Para mantener un flujo continuo se emplea una bomba que ejerce presión.
Respuesta orientativa: El voltaje es la diferencia de potencial que impulsa la corriente eléctrica, análoga a la diferencia de niveles que hace fluir el agua.
Fórmulas y unidades
- Unidad de resistencia: [R] = \Omega (ohm)
- Símbolo: \Omega
- Relación cualitativa: a mayor longitud o menor diámetro, mayor resistencia.
Respuesta: La página define el ohm como unidad de resistencia y explica el voltaje mediante una analogía hidráulica.
Contenido de la página
Por último, la unidad de medida de la resistencia eléctrica es el ohm (denotada por la letra griega \Omega), llamada así en honor al físico alemán Georg Simon Ohm (1789-1854).
Cuando la carga eléctrica fluye lentamente, ya sea por el diámetro, la longitud o el material por el que circula, se dice que opone resistencia. En correspondencia, el ser humano conduce corriente eléctrica y su resistencia depende de la presencia de sales en su organismo, puesto que éstas conducen mejor la electricidad.
Voltaje
Para que el agua fluya y caiga por una tubería es necesario que exista una diferencia de niveles.
El agua en un depósito lleno tiene una energía potencial que se transforma en cinética cuando se abre una válvula debajo del nivel del agua y fluye por ella. Así mismo, cuando se conecta a otro depósito, de nivel más bajo, el agua fluye del lleno al otro y, cuando se igualan los niveles, ésta deja de fluir.
Para lograr que exista un flujo continuo de agua, se coloca una bomba que ejerce presión y así mantiene el agua en movimiento.
Diagrama
graph LR
A[Depósito lleno] -->|Diferencia de niveles| B[Depósito vacío]
B -->|Flujo de agua| C[Tubería]
C -->|Bomba ejerce presión| A
Fórmulas y ecuaciones
R = \frac{V}{I} \quad \text{(Ley de Ohm, no explícita en la página)}
[R] = \Omega
Glosario (5)
- ohm
- Unidad de medida de la resistencia eléctrica, simbolizada por $\Omega$.
- resistencia eléctrica
- Oposición que presenta un material al paso de la corriente eléctrica.
- voltaje
- Diferencia de potencial eléctrico que impulsa el movimiento de las cargas.
- energía potencial
- Energía almacenada por un cuerpo debido a su posición o altura.
- energía cinética
- Energía asociada al movimiento de un cuerpo.
Preguntas para practicar
¿Por qué el cuerpo humano presenta resistencia al paso de la corriente eléctrica?
El cuerpo humano contiene sales disueltas que facilitan la conducción eléctrica, pero la resistencia depende de la cantidad de sales, la humedad de la piel y el recorrido de la corriente. Por ello, la resistencia varía entre personas y situaciones.
¿Qué sucedería si no existiera una diferencia de potencial en un circuito?
Sin diferencia de potencial no habría fuerza que impulse las cargas eléctricas, por lo que no circularía corriente. Es análogo a dos depósitos de agua al mismo nivel: no fluye agua entre ellos.
Temas y conceptos clave
Figuras de la página (4)
Preguntas que la gente también hace
¿Qué es la resistencia eléctrica y cómo se mide?
¿Cómo se explica el voltaje con una analogía de agua?
¿Quién fue Georg Simon Ohm y qué descubrió?
- • Concepto de corriente eléctrica
- • Unidades del Sistema Internacional
- • Energía potencial y cinética

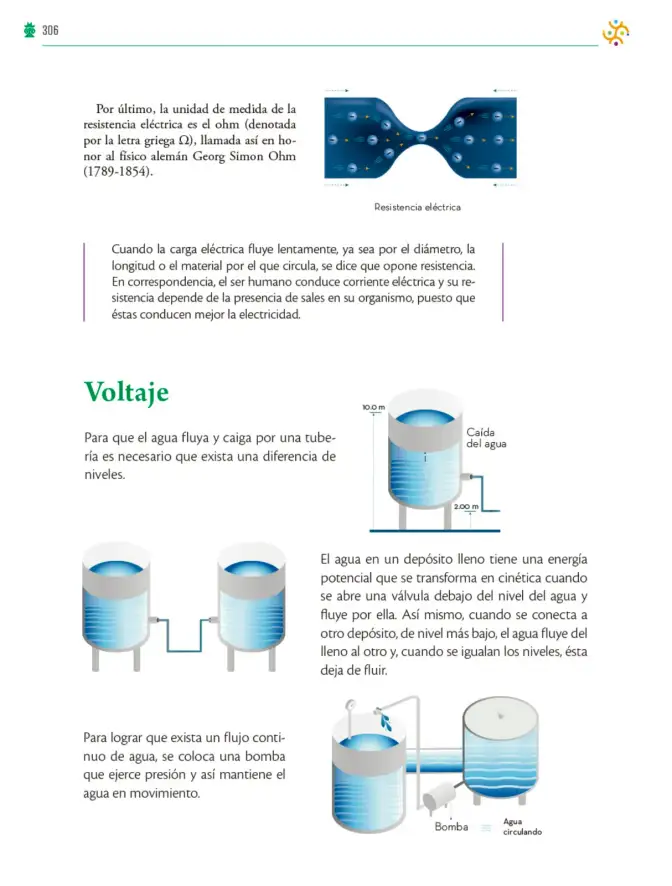

📝 Transcripción de la página (texto seleccionable) 1257 caracteres
Por último, la unidad de medida de la resistencia eléctrica es el ohm (denotada por la letra griega Ω), llamada así en honor al fisico alemán Georg Simon Ohm (1789-1854).
Cuando la carga eléctrica fluye lentamente, ya sea por el diámetro, la longitud o el material por el que circula, se dice que opone resistencia.En correspondencia, el ser humano conduce corriente eléctrica y su resistencia depende de la presencia de sales en su organismo, puesto que éstas conducen mejor la electricidad.
Voltaje
Para que el agua fluya y caiga por una tubería es necesario que exista una diferencia de niveles.
El agua en un depósito lleno tiene una energía potencial que se transforma en cinética cuando se abre una válvula debajo del nivel del agua y fluye por ella. Así mismo, cuando se conecta a otro depósito, de nivel más bajo, el agua fluye del lleno al otro y, cuando se igualan los niveles, ésta deja de fluir.
Para lograr que exista un flujo continuo de agua, se coloca una bomba que ejerce presión y así mantiene el agua en movimiento.
