Eficiencia de los paneles solares y funcionamiento de plantas termosolares
Respuesta rápida
Eficiencia actual: 21%–24% (máx. teórica 29%); competitiva frente al ~30% convencional. Planta termosolar: helióstatos → caldera → vapor → turbina → generador → tendido eléctrico.
Solución — Página 107
Colección Nanahuatzin. De lo humano y lo comunitario. Libro de Educación Telesecundaria Grado 3° Ciclo Escolar 2025 - 2026
Contenido de la página 106
Eficiencia de los paneles solares comerciales
- Eficiencia actual de paneles comerciales: entre 21\% y 24\%.
- Células en desarrollo: eficiencia de 26\% a 27\%.
- Eficiencia máxima teórica: 29\%.
Comparación económica
Al comparar la eficiencia de las células fotovoltaicas con la de motores de combustión interna, centrales nucleares y plantas termoeléctricas, que oscilan alrededor del 30\%, se concluye que la energía solar es competitiva económicamente. Cálculo comparativo:
- Diferencia entre la eficiencia máxima teórica solar (29\%) y la de las plantas convencionales (30\%): 30\% - 29\% = 1\%. Es decir, solo un 1% por debajo.
- Diferencia entre la eficiencia actual comercial (24\% en el mejor caso) y las convencionales: 30\% - 24\% = 6\%. Aún hay una brecha de 6 puntos porcentuales, pero cercana.
- Rango actual: 24\% - 21\% = 3\% de variación entre paneles comerciales.
Costos y mantenimiento
- La electricidad de las células solares es económica durante su vida útil, pero el costo inicial de instalación y suministro es más alto.
- El mantenimiento consiste en limpiar regularmente las superficies para captar la mayor cantidad de rayos solares.
Modularidad
Es una característica importante de los paneles solares: el mismo panel que alimenta una lámpara puede usarse (en mayor cantidad) en un complejo industrial más grande.
Energía termosolar
La energía solar aprovechada en forma de calor (energía termosolar) se usa para:
- Calentar agua → calentadores solares.
- Cocinar alimentos → hornos y estufas solares.
- Generar electricidad → mediante una turbina de vapor.
Proceso en una planta termosolar (energía térmica → eléctrica)
- Los helióstatos (espejos sobre un terraplén) concentran y reflejan la radiación solar sobre una tubería.
- La luz solar reflejada calienta el fluido conductor del calor dentro de la caldera.
- El fluido caliente pasa por el intercambiador de calor, donde genera vapor a presión.
- El vapor a presión hace girar la turbina de vapor.
- La turbina mueve el generador, que produce electricidad.
- El vapor se enfría en el condensador y el fluido regresa por la bomba al inicio del ciclo.
- La electricidad pasa por el transformador y llega a la red mediante el tendido eléctrico.
Respuesta: Los paneles solares comerciales alcanzan 21%–24% de eficiencia (máximo teórico 29%), cercano al 30% de las fuentes convencionales; las plantas termosolares transforman el calor en electricidad mediante helióstatos, turbina de vapor y generador.

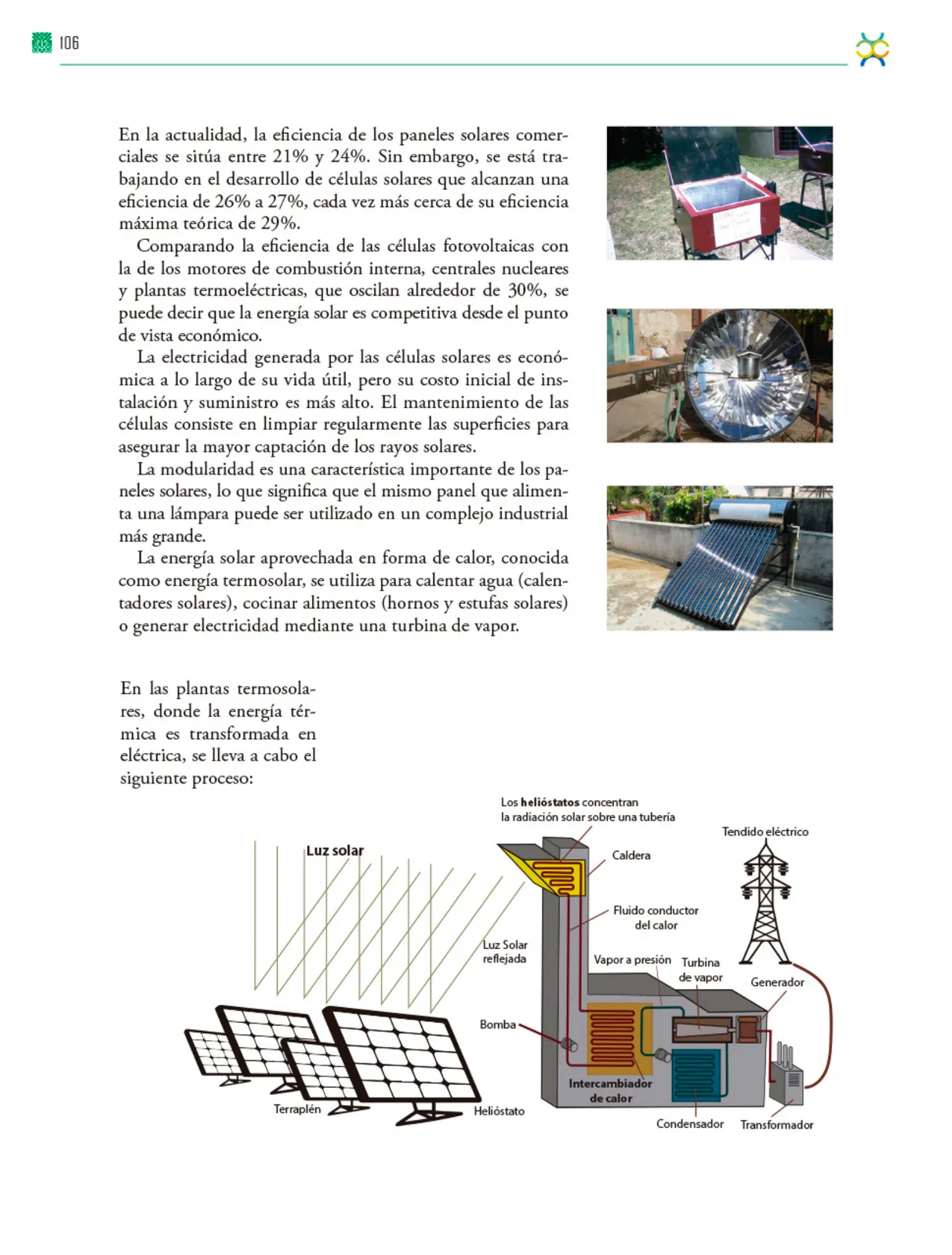

Contenido de la página
Eficiencia de los paneles solares y plantas termosolares
En la actualidad, la eficiencia de los paneles solares comerciales se sitúa entre 21% y 24%. Se está trabajando en células solares que alcancen una eficiencia de 26% a 27%, cada vez más cerca de su eficiencia máxima teórica de 29%.
Comparando la eficiencia de las células fotovoltaicas con la de los motores de combustión interna, centrales nucleares y plantas termoeléctricas, que oscilan alrededor de 30%, se puede decir que la energía solar es competitiva desde el punto de vista económico.
La electricidad generada por las células solares es económica a lo largo de su vida útil, pero su costo inicial de instalación y suministro es más alto. El mantenimiento consiste en limpiar regularmente las superficies para asegurar la mayor captación de los rayos solares.
La modularidad es una característica importante de los paneles solares: el mismo panel que alimenta una lámpara puede ser utilizado en un complejo industrial más grande.
La energía solar aprovechada en forma de calor, conocida como energía termosolar, se utiliza para:
- Calentar agua (calentadores solares)
- Cocinar alimentos (hornos y estufas solares)
- Generar electricidad mediante una turbina de vapor

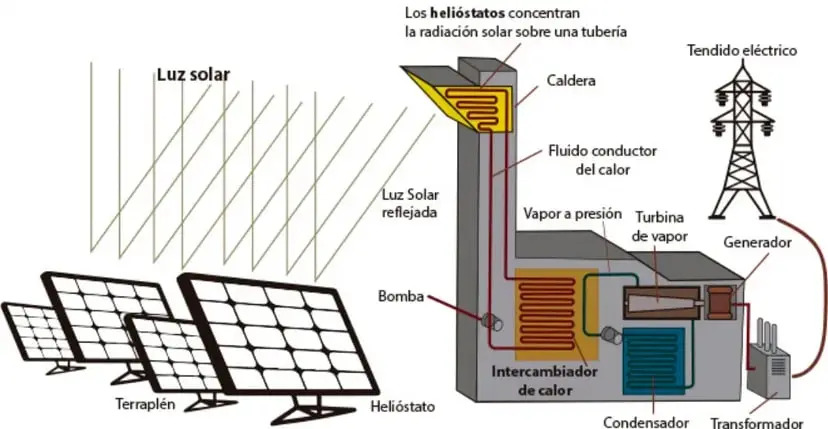

En las plantas termosolares, donde la energía térmica es transformada en eléctrica, se lleva a cabo el siguiente proceso: los helióstatos concentran la radiación solar sobre una tubería; el fluido conductor del calor se calienta en la caldera; el intercambiador de calor genera vapor a presión; la turbina de vapor mueve el generador; el condensador y la bomba completan el ciclo; y la electricidad pasa por el transformador al tendido eléctrico.

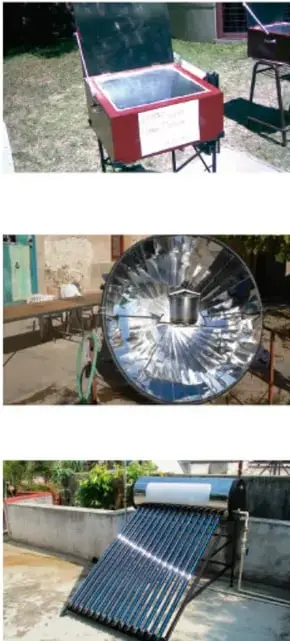

Imágenes de la página: horno solar, cocinador solar parabólico, calentador solar de tubos al vacío y diagrama de planta termosolar.
Ejemplos resueltos
Las plantas convencionales de energía tienen una eficiencia cercana al 30%. ¿Cuánto le falta a la eficiencia máxima teórica de las células solares para igualarla?
- Eficiencia convencional: 30\%.
- Eficiencia máxima teórica solar: 29\%.
- Diferencia: 30\% - 29\% = 1\%.
Respuesta: Le falta solo 1 punto porcentual (1%).
Tabla
| Fuente de energía | Eficiencia aproximada |
|---|---|
| Paneles solares comerciales | 21% a 24% |
| Células solares en desarrollo | 26% a 27% |
| Células solares (máximo teórico) | 29% |
| Motores de combustión interna, centrales nucleares y plantas termoeléctricas | ≈ 30% |
Diagrama
flowchart LR
A[Luz solar] --> B[Helióstatos / espejos]
B --> C[Caldera: fluido conductor del calor]
C --> D[Intercambiador de calor]
D --> E[Vapor a presión]
E --> F[Turbina de vapor]
F --> G[Generador]
G --> H[Transformador]
H --> I[Tendido eléctrico]
E --> J[Condensador]
J --> K[Bomba]
K --> C
Fórmulas y ecuaciones
Eficiencia máxima teórica de células solares = 29%
Eficiencia de fuentes convencionales (motores, nucleares, termoeléctricas) ≈ 30%
\eta_{\text{comercial}} \in [21%, 24%]
\eta_{\text{desarrollo}} \in [26%, 27%]
\eta_{\text{máx teórica}} = 29%
\eta_{\text{convencionales}} \approx 30%
Glosario (6)
- Eficiencia
- Porcentaje de energía de entrada que se transforma en energía útil de salida.
- Energía termosolar
- Energía solar aprovechada en forma de calor para calentar, cocinar o generar electricidad.
- Helióstatos
- Espejos que concentran y reflejan la radiación solar hacia un punto focal (una tubería o caldera).
- Modularidad
- Capacidad de los paneles solares de combinarse para alimentar desde una lámpara hasta un complejo industrial.
- Turbina de vapor
- Máquina que transforma la energía del vapor a presión en energía mecánica de rotación.
- Intercambiador de calor
- Dispositivo que transfiere calor de un fluido a otro para generar vapor.
Preguntas para practicar
¿Por qué se puede decir que la energía solar es competitiva económicamente frente a las fuentes convencionales?
Porque la eficiencia de las células fotovoltaicas se acerca a la de los motores de combustión interna, centrales nucleares y plantas termoeléctricas, que rondan el 30%: el máximo teórico de las células solares es 29%, solo 1 punto porcentual por debajo, por lo que su rendimiento es comparable desde el punto de vista económico.
¿Qué mantenimiento requieren las células solares y por qué es importante?
Requieren limpiar regularmente sus superficies para asegurar la mayor captación de los rayos solares; si están sucias o cubiertas, la radiación que llega a la célula disminuye y baja la generación de electricidad.
Temas y conceptos clave
Figuras de la página (2)
Preguntas que la gente también hace
¿Cuál es la eficiencia actual de los paneles solares comerciales?
¿Qué es la energía termosolar y para qué se usa?
¿Cómo funciona una planta termosolar para generar electricidad?
- • Concepto de energía solar y radiación electromagnética
- • Transformación de energía (térmica, mecánica, eléctrica)
- • Máquinas simples y motores
- • Nociones de eficiencia energética
📝 Transcripción de la página (texto seleccionable) 1457 caracteres
En la actualidad, la efi ciencia de los paneles solares comerciales se sitúa entre 21% y 24%. Sin embargo, se está trabajando en el desarrollo de células solares que alcanzan una eficiencia de 26% a 27%, cada vez más cerca de su efi ciencia máxima teórica de 29%.
Comparando la eficiencia de las células fotovoltaicas con la de los motores de combustión interna, centrales nucleares y plantas termoeléctricas, que oscilan alrededor de 30%, se puede decir que la energia solar es competitiva desde el punto de vista económico.
La electricidad generada por las células solares es económica a lo largo de su vida útil, pero su costo inicial de instalación y suministro es más alto. El mantenimiento de las celulas consiste en limpiar regularmente las superficies para asegurar la mayor captación de los rayos solares.
La modularidad es una característica importante de los paneles solares, lo que significa que el mismo panel que alimenta una lámpara puede ser utilizado en un complejo industrial más grande.
La energía solar aprovechada en forma de calor, conocida como energia termosolar, se utiliza para calentar agua (calentadores solares), cocinar alimentos (hornos y estufas solares)o generar electricidad mediante una turbina de vapor.
En las plantas termosolares, donde la energía térmica es transformada en eléctrica, se lleva a cabo el siguiente proceso:
