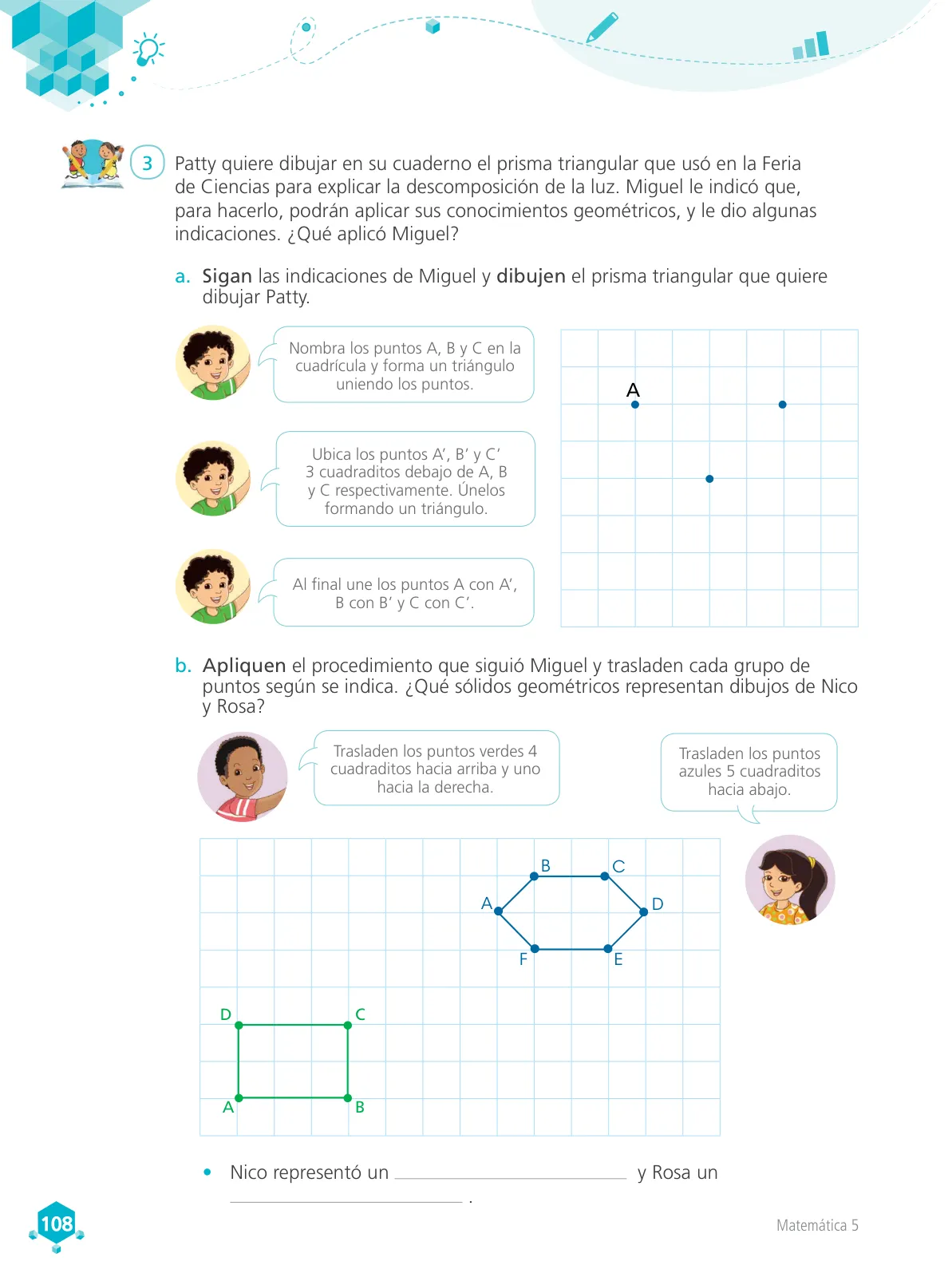

Actividad: se construyen prisma triangulares y otros prismas desplazando los vértices de una figura base sobre una cuadrícula.
Pregunta de apertura
¿Qué conocimientos geométricos usó el compañero que orientó a Patty?
- Recordó que un prisma nace de una figura plana que funciona como base (en este caso un polígono).
- Indicó mover cada punto de esa base la misma distancia y en la misma dirección: ese movimiento se llama traslación y es una isometría, es decir, conserva la forma y el tamaño de la figura.
- Después pidió unir cada vértice original con su vértice desplazado; esos segmentos son paralelos entre sí y miden lo mismo.
- Así aparecen dos figuras copias paralelas y congruentes, unidas por aristas laterales paralelas e iguales.
- Con eso se obtiene exactamente un prisma: dos bases congruentes y paralelas unidas por aristas laterales.
Respuesta: Aplicó la definición de prisma combinada con el traslado de figuras (movimiento que conserva la forma y la medida de la figura).
Construir sobre la cuadrícula el prisma que Patty quiere dibujar.
- Se eligen tres puntos de la retícula y se unen con segmentos: quedan los vértices A, B y C del triángulo que servirá de base superior.
- Se lleva cada vértice 3 cuadraditos hacia abajo, en la vertical de cada punto, para obtener A', B' y C'. Como el desplazamiento es idéntico para los tres, el triángulo A'B'C' resulta congruente al triángulo ABC.
- Se unen A' con B', B' con C' y C' con A': aparece la base inferior del prisma.
- Se trazan las aristas laterales AA', BB' y CC'. Cada una mide 3 cuadraditos y las tres son paralelas entre sí.
- Se dibujan los tres rectángulos laterales ABB'A', BCC'B' y CAA'C'. Como el desplazamiento es perpendicular al plano de la base, las caras laterales son rectángulos (el prisma es recto).
Verificación: un prisma triangular tiene 6 vértices, 5 caras (2 triangulares y 3 rectangulares) y 9 aristas; se cumple la relación de Euler V - E + F = 6 - 9 + 5 = 2.
Se obtiene un prisma triangular recto: dos bases triangulares congruentes y paralelos, con altura de 3 cuadraditos.
Trasladar cada grupo de puntos y decir qué sólido resulta.
Nico (puntos verdes):
- La figura original es el rectángulo ABCD.
- Cada vértice se mueve 4 cuadraditos hacia arriba y 1 cuadradito hacia la derecha: es un desplazamiento equivalente al vector (1;4) sobre la cuadrícula.
- Aparece un segundo rectángulo A'B'C'D', congruente y paralelo al primero.
- Se unen los vértices correspondientes: AA', BB', CC' y DD'. La longitud de cada una es \sqrt{4^{2}+1^{2}}=\sqrt{17}\approx 4{,}12 cuadraditos.
- Dos bases rectangulares congruentes y cuatro aristas laterales paralelas e iguales definen un prisma rectangular (cuboide).
Rosa (puntos azules):
- La figura original es el hexágono ABCDEF.
- Cada vértice se desplaza 5 cuadraditos hacia abajo, siempre en la vertical.
- Se forma un segundo hexágono A'B'C'D'E'F', congruente y paralelo al original.
- Se unen los pares de vértices correspondientes: las seis aristas laterales miden 5 cuadraditos y son paralelas entre sí.
- Dos bases hexagonales congruentes y seis caras laterales definen un prisma hexagonal.
Respuesta: Rosa dibujó un prisma hexagonal.
Frase a completar: Nico representó un prisma rectangular y Rosa un prisma hexagonal.
| Sólido construido | Base | Vértices | Caras | Aristas | Desplazamiento usado |
|---|---|---|---|---|---|
| Prisma triangular recto | Triángulo | 6 | 5 | 9 | 3 cuadraditos hacia abajo |
| Prisma rectangular | Rectángulo | 8 | 6 | 12 | 4 arriba y 1 a la derecha |
| Prisma hexagonal | Hexágono | 12 | 8 | 18 | 5 cuadraditos hacia abajo |
Idea general: en todos los casos el número de aristas se obtiene con E = V + F - 2 o directamente: bases más aristas laterales.
Nico dibujó un prisma rectangular.
