Reflejo sobre un eje de simetría y traslación de un hexágono

📄 ejercicios matematica 🎓 primaria · 5° Primaria Perú 🇵🇪 PE 🗣 Español

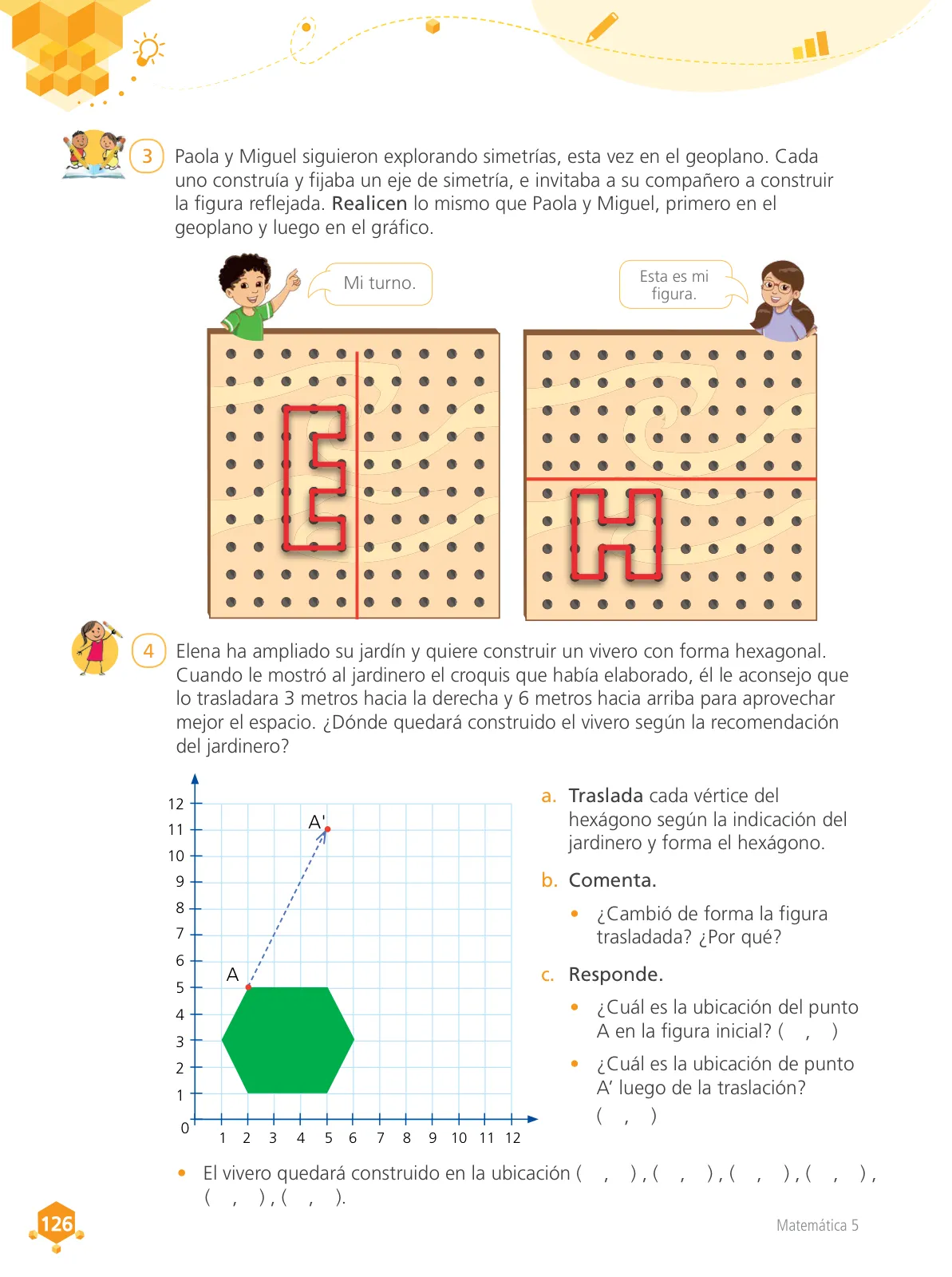

Página 127
127 de 181
Página 127
Anterior Página 127 / 181 Siguiente

Respuesta rápida

Ej. 3: se dibuja la imagen reflejada respecto del eje; tablero 1 (eje vertical) → E especular a la derecha del eje; tablero 2 (eje horizontal) → la misma H situada encima del eje. Ej. 4: T(x,y) = (x+3, y+6); A = (2, 5); A' = (5, 11); vivero en (4, 9), (5, 11), (8, 11), (9, 9), (8, 7) y (5, 7). La figura no cambia de forma.

📚 exercise matematica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 127

Matemática 5 : cuaderno de trabajo para quinto grado de Educación Primaria 2018 · 2018

3
Ejercicio 3

— Reflejo de figuras en el geoplano sobre un eje de simetría

Dos estudiantes dibujan figuras en un geoplano, fijan un eje y el compañero debe construir la imagen reflejada.

Método general:

  1. Se identifica la recta que actúa como eje de simetría (en el primer tablero es vertical; en el segundo, horizontal).
  2. Para cada punto de la figura original se cuenta su distancia perpendicular al eje y se marca un punto nuevo del lado opuesto a esa misma distancia: si la distancia de un punto al eje es d, la imagen está a d en el lado contrario.
  3. Se unen los puntos nuevos siguiendo el mismo orden de la figura original.
  4. Verificación: el eje es la mediatriz del segmento que une cada punto con su imagen; es decir, A' satisface que la recta e es bisectriz de \angle(\text{segmento } AA') y biseca \overline{AA'}.

Tablero 1 (eje vertical, figura a la izquierda):

  • La figura inicial es la letra E colocada a la izquierda de la recta vertical.
  • Se reflejan sus vértices uno a uno hacia el lado derecho del eje.
  • La imagen es una E especular (con sus brazos abiertos hacia la izquierda), del mismo tamaño y forma, ubicada a la derecha del eje.
  • Respuesta orientativa: la pareja debe dibujar la E invertida, simétrica respecto del eje vertical.

Tablero 2 (eje horizontal, figura inferior):

  • La figura inicial es la letra H situada por debajo de la recta horizontal.
  • Se refleja cada punto hacia arriba, a la misma distancia del eje.
  • La imagen es la misma H, ahora encima de la recta. Como la letra H es simétrica respecto de una horizontal, la imagen reflejada coincide en apariencia con la original.
  • Respuesta orientativa: se dibuja la H sobre el eje, manteniendo la misma orientación.

Comprobación: en ambos casos el área, el perímetro y la orientación de la figura cambian o se conservan de modo que la simetría respecto del eje queda cumplida; cualquier punto de la imagen debe quedar a la misma distancia del eje que su punto de origen.

4
Ejercicio 4

— Traslación de un hexágono (vivero en el plano)

Contexto: un hexágono (el vivero inicial) debe moverse según la indicación de un jardinero: 3 metros hacia la derecha y 6 metros hacia arriba. En el plano cada unidad representa un metro.

Transformación de traslación:

T(x, y) = (x + 3,\; y + 6)

a
Parte 4.a

Trasladar cada vértice y formar el hexágono

  1. Se leen las coordenadas de los seis vértices del hexágono original sobre la retícula. El polígono tiene la cota superior en y = 5 (de x = 2 a x = 5), los vértices laterales en y = 3 y la cota inferior en y = 1 (de x = 2 a x = 5).

Vértices originales: (1, 3), (2, 5), (5, 5), (6, 3), (5, 1) y (2, 1).

  1. Se aplica la traslación T(x, y) = (x + 3, y + 6) a cada uno:
Vértice original (x, y) Traslación (x + 3,\; y + 6) Vértice trasladado (x', y')
(1, 3) (1 + 3,\; 3 + 6) (4, 9)
(2, 5) (2 + 3,\; 5 + 6) (5, 11)
(5, 5) (5 + 3,\; 5 + 6) (8, 11)
(6, 3) (6 + 3,\; 3 + 6) (9, 9)
(5, 1) (5 + 3,\; 1 + 6) (8, 7)
(2, 1) (2 + 3,\; 1 + 6) (5, 7)
  1. Se marcan los seis puntos nuevos y se unen en el mismo orden que los originales: queda un hexágono idéntico al primero, pero desplazado 3 unidades a la derecha y 6 unidades hacia arriba.
b
Parte 4.b

Comentario: ¿cambió de forma la figura trasladada?

No cambió de forma. La traslación es un movimiento isométrico: desplaza todos los puntos de la misma distancia y en la misma dirección, de modo que conserva longitudes, áreas, ángulos y la forma de la figura. Lo único que cambia es la posición en el plano. En otras palabras, el hexágono trasladado es congruente con el original.

c
Parte 4.c

Respuestas

Ubicación del punto A en la figura inicial: leyendo la retícula, A está sobre x = 2 y y = 5:

A(2,\; 5)

Ubicación de A' después de aplicar la traslación:

A' = T(2, 5) = (2 + 3,\; 5 + 6) = (5,\; 11)

Este resultado se puede confirmar en el gráfico: la punta de la flecha discontinua llega al punto de coordenadas (5, 11).

Ubicación final del vivero (hexágono trasladado), seis vértices:

A'(5,\; 11),\; (8,\; 11),\; (9,\; 9),\; (8,\; 7),\; (5,\; 7),\; (4,\; 9)

(Se puede listar en el orden que se prefiera, siempre que los seis puntos sean los mismos.)

Verificación: el lado superior original mide 5 - 2 = 3 unidades y el trasladado también 8 - 5 = 3 unidades; la altura total original es 5 - 1 = 4 unidades y la trasladada 11 - 7 = 4 unidades. La forma se conserva.
