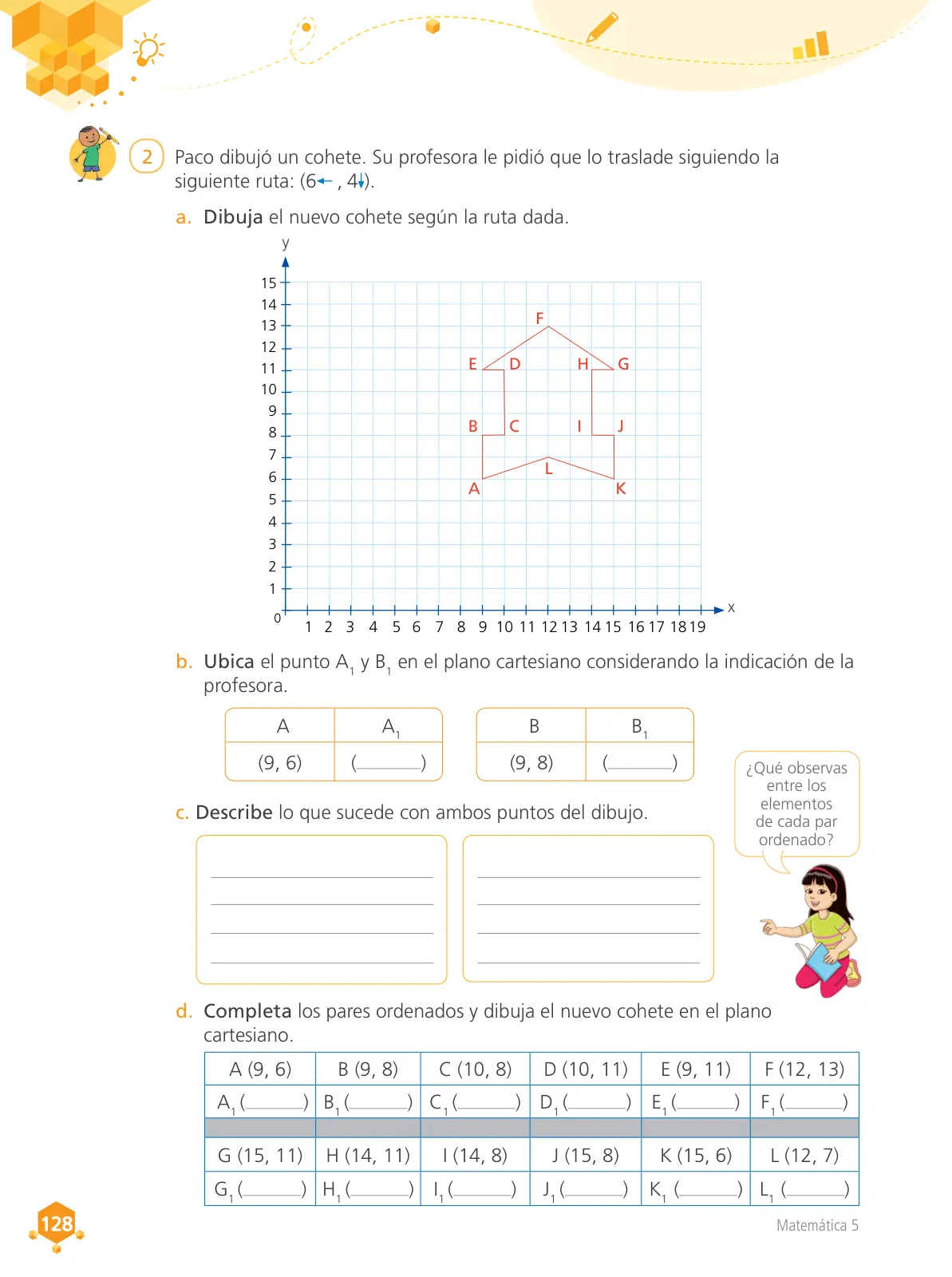

— Traslado del dibujo hacia la izquierda y hacia abajo
Una figura está formada por 12 vértices con coordenadas conocidas. La ruta pedida es (6\leftarrow,\ 4\downarrow), es decir: mover cada punto 6 unidades hacia la izquierda y 4 unidades hacia abajo.
La regla de traslado es:
(x,\ y) \longmapsto (x-6,\ y-4)
— Dibuja el nuevo dibujo
Para trazarlo se repite el mismo trazado, pero en la nueva posición: todos los puntos se ubican 6 unidades a la izquierda del eje y original y 4 unidades por debajo de su altura original. La forma no cambia de tamaño ni de orientación; solo se desplaza hacia la izquierda y hacia abajo.
— Ubica $A_1$ y $B_1$
- Punto A: coordenada original (9,\ 6).
- Aplicamos la regla: x_1 = 9-6 = 3 y y_1 = 6-4 = 2.
- Por tanto, A_1 = (3,\ 2).
- Punto B: coordenada original (9,\ 8).
- Aplicamos la regla: x_1 = 9-6 = 3 y y_1 = 8-4 = 4.
- Por tanto, B_1 = (3,\ 4).
| Punto original | Punto trasladado |
|---|---|
| A\,(9,\ 6) | A_1\,(3,\ 2) |
| B\,(9,\ 8) | B_1\,(3,\ 4) |
— Describe lo que ocurre con ambos puntos
- El primer número de cada par ordenado disminuye en 6 unidades: la coordenada x indica cuánto se mueve el punto a la izquierda.
- El segundo número disminuye en 4 unidades: la coordenada y indica cuánto baja el punto.
- Como la misma resta se le aplica a todos los puntos, los segmentos del dibujo conservan su longitud y su forma; solo cambia la posición.
Respuesta orientativa: las coordenadas de los puntos nuevos se obtienen restando 6 a la primera coordenada y 4 a la segunda; la figura se desplaza intacta hacia la izquierda y hacia abajo.
— Completa los pares ordenados
Se aplica (x-6,\ y-4) a cada vértice:
| Original | Cálculo | Trasladado |
|---|---|---|
| A\,(9,\ 6) | (9-6,\ 6-4) | A_1\,(3,\ 2) |
| B\,(9,\ 8) | (9-6,\ 8-4) | B_1\,(3,\ 4) |
| C\,(10,\ 8) | (10-6,\ 8-4) | C_1\,(4,\ 4) |
| D\,(10,\ 11) | (10-6,\ 11-4) | D_1\,(4,\ 7) |
| E\,(9,\ 11) | (9-6,\ 11-4) | E_1\,(3,\ 7) |
| F\,(12,\ 13) | (12-6,\ 13-4) | F_1\,(6,\ 9) |
| G\,(15,\ 11) | (15-6,\ 11-4) | G_1\,(9,\ 7) |
| H\,(14,\ 11) | (14-6,\ 11-4) | H_1\,(8,\ 7) |
| I\,(14,\ 8) | (14-6,\ 8-4) | I_1\,(8,\ 4) |
| J\,(15,\ 8) | (15-6,\ 8-4) | J_1\,(9,\ 4) |
| K\,(15,\ 6) | (15-6,\ 6-4) | K_1\,(9,\ 2) |
| L\,(12,\ 7) | (12-6,\ 7-4) | L_1\,(6,\ 3) |
El nuevo dibujo se traza uniendo los puntos trasladados en el mismo orden en que se unen los originales.
A_1(3,2), B_1(3,4), C_1(4,4), D_1(4,7), E_1(3,7), F_1(6,9), G_1(9,7), H_1(8,7), I_1(8,4), J_1(9,4), K_1(9,2), L_1(6,3).
