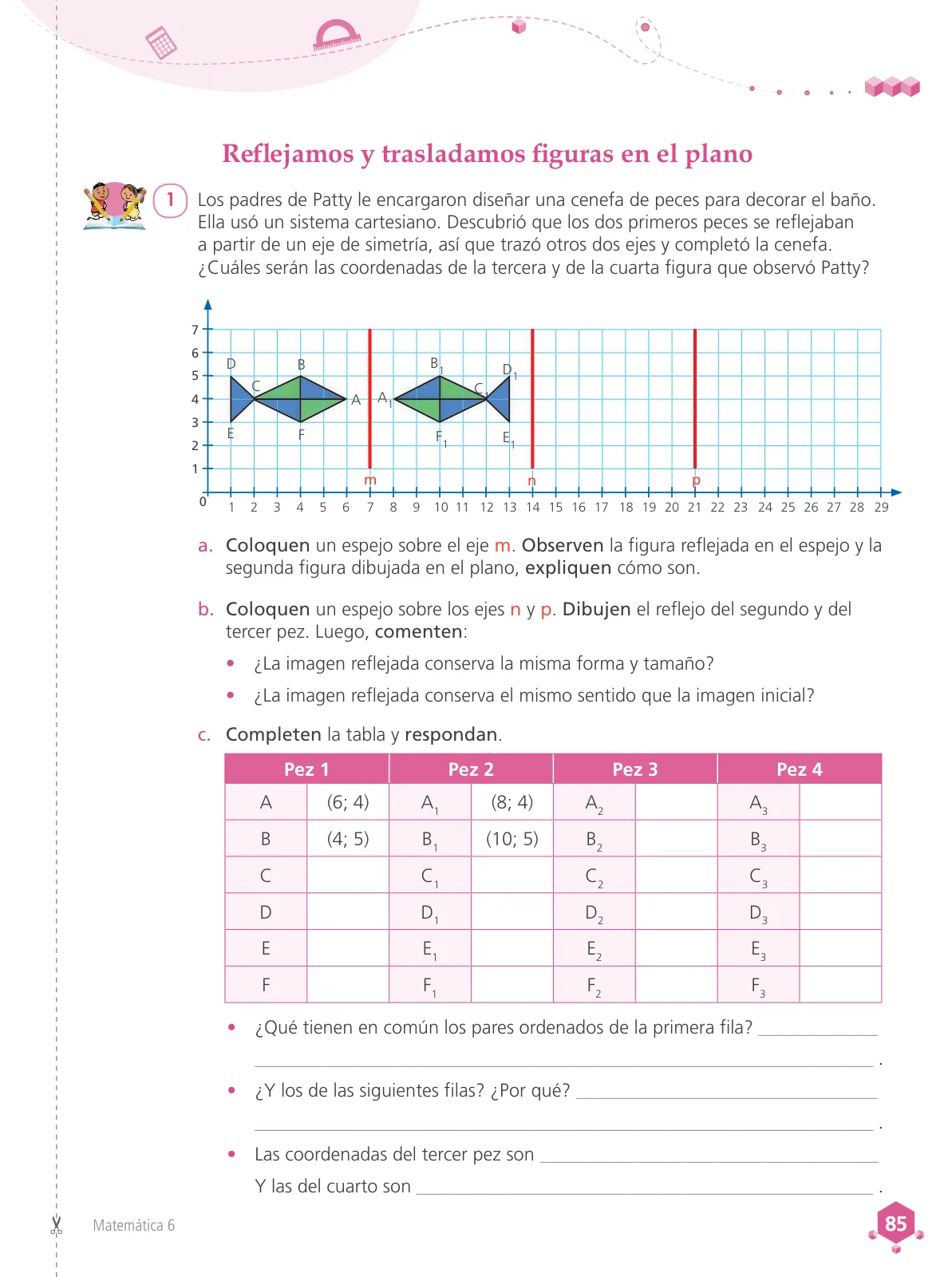

Cenefa de peces en el plano cartesiano. El pez original tiene sus vértices en A(6;4), B(4;5), C(2;4), D(1;5), E(1;3) y F(4;3). Los ejes de simetría son tres rectas verticales: m: x=7, n: x=14 y p: x=21.
- Se coloca el espejo sobre m (x=7). Cada punto se lleva perpendicularmente hasta el espejo y su imagen queda del otro lado, a la misma distancia.
- Si el eje es x=a, la imagen de P(x;y) es P'(x';y') con x'=2a-x y y'=y. Con a=7: x'=14-x.
- Aplicación punto a punto:
- A(6;4)\to x'=14-6=8\Rightarrow A_1(8;4)
- B(4;5)\to 14-4=10\Rightarrow B_1(10;5)
- C(2;4)\to 14-2=12\Rightarrow C_1(12;4)
- D(1;5)\to 14-1=13\Rightarrow D_1(13;5)
- E(1;3)\to 14-1=13\Rightarrow E_1(13;3)
- F(4;3)\to 14-4=10\Rightarrow F_1(10;3)
- Estos seis puntos coinciden exactamente con el pez 2 ya dibujado.
La imagen reflejada y el segundo pez son la misma figura: tienen igual tamaño, mismos lados y mismos ángulos (son congruentes). Solo cambia la orientación: el pez 1 mira hacia la derecha y su reflejo mira hacia la izquierda.
- Reflexión del pez 2 en n: x=14: x'=2\cdot 14-x=28-x, y'=y.
- A_1(8;4)\to(20;4)=A_2; B_1(10;5)\to(18;5)=B_2; C_1(12;4)\to(16;4)=C_2; D_1(13;5)\to(15;5)=D_2; E_1(13;3)\to(15;3)=E_2; F_1(10;3)\to(18;3)=F_2. Se dibuja el pez 3, que vuelve a mirar a la derecha.
- Reflexión del pez 3 en p: x=21: x'=2\cdot 21-x=42-x, y'=y.
- A_2(20;4)\to(22;4)=A_3; B_2(18;5)\to(24;5)=B_3; C_2(16;4)\to(26;4)=C_3; D_2(15;5)\to(27;5)=D_3; E_2(15;3)\to(27;3)=E_3; F_2(18;3)\to(24;3)=F_3. Se dibuja el pez 4, que mira hacia la izquierda.
- Comentarios pedidos:
- ¿Conserva forma y tamaño? Sí. La reflexión es una isometría: los lados miden lo mismo (por ejemplo, B_2A_2=\sqrt{(20-18)^2+(4-5)^2}=\sqrt{5} igual que BA=\sqrt{5}) y los ángulos no cambian; solo se invierte la posición respecto del eje.
- ¿Conserva el sentido? No. La imagen reflejada mira al lado contrario que la figura inicial; es la figura "al revés", como si el pez nadara en sentido opuesto.
Se obtienen el pez 3 y el pez 4; ambas imágenes son congruentes a la figura de partida, pero con el sentido invertido.
- Se completa la tabla aplicando x'=2a-x con a=7,14,21 respectivamente, manteniendo y'=y.
- ¿Qué tienen en común los pares ordenados de la primera fila? Tienen la misma segunda coordenada (la ordenada o cota): y=4; todos los puntos A,A_1,A_2,A_3 están sobre la recta y=4.
- ¿Y los de las siguientes filas? ¿Por qué? En cada fila también la ordenada es constante: fila B con y=5, fila C con y=4, fila D con y=5, fila E con y=3 y fila F con y=3. Ocurre porque la reflexión respecto de una recta vertical cambia únicamente la abscisa (x'=2a-x) y deja intacta la ordenada (y'=y).
- Coordenadas del tercer pez: A_2(20;4), B_2(18;5), C_2(16;4), D_2(15;5), E_2(15;3), F_2(18;3).
- Coordenadas del cuarto pez: A_3(22;4), B_3(24;5), C_3(26;4), D_3(27;5), E_3(27;3), F_3(24;3).
Tercer pez: A_2(20;4), B_2(18;5), C_2(16;4), D_2(15;5), E_2(15;3), F_2(18;3). Cuarto pez: A_3(22;4), B_3(24;5), C_3(26;4), D_3(27;5), E_3(27;3), F_3(24;3).
