— Tres aves giradas sobre una cuadrícula

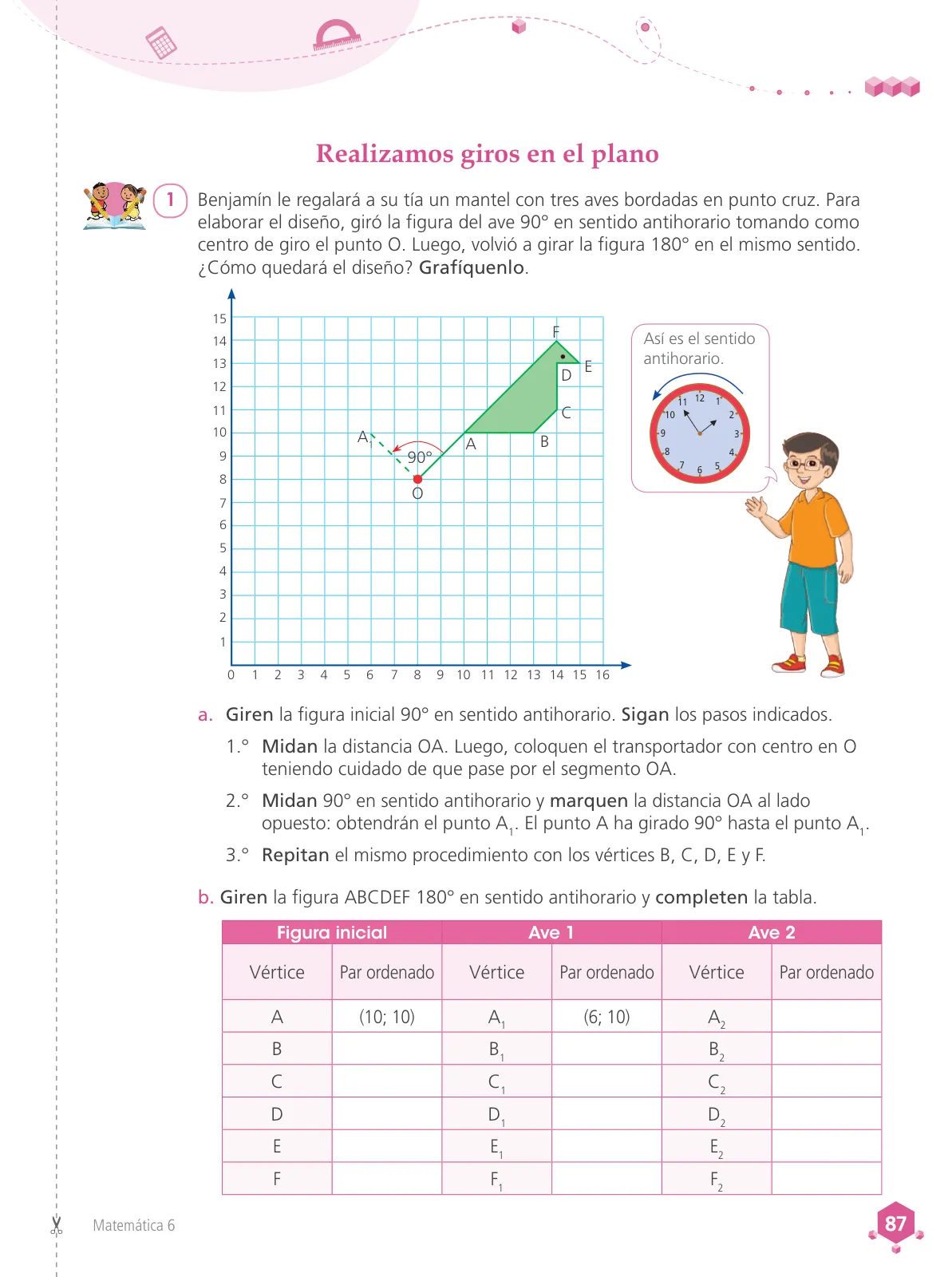

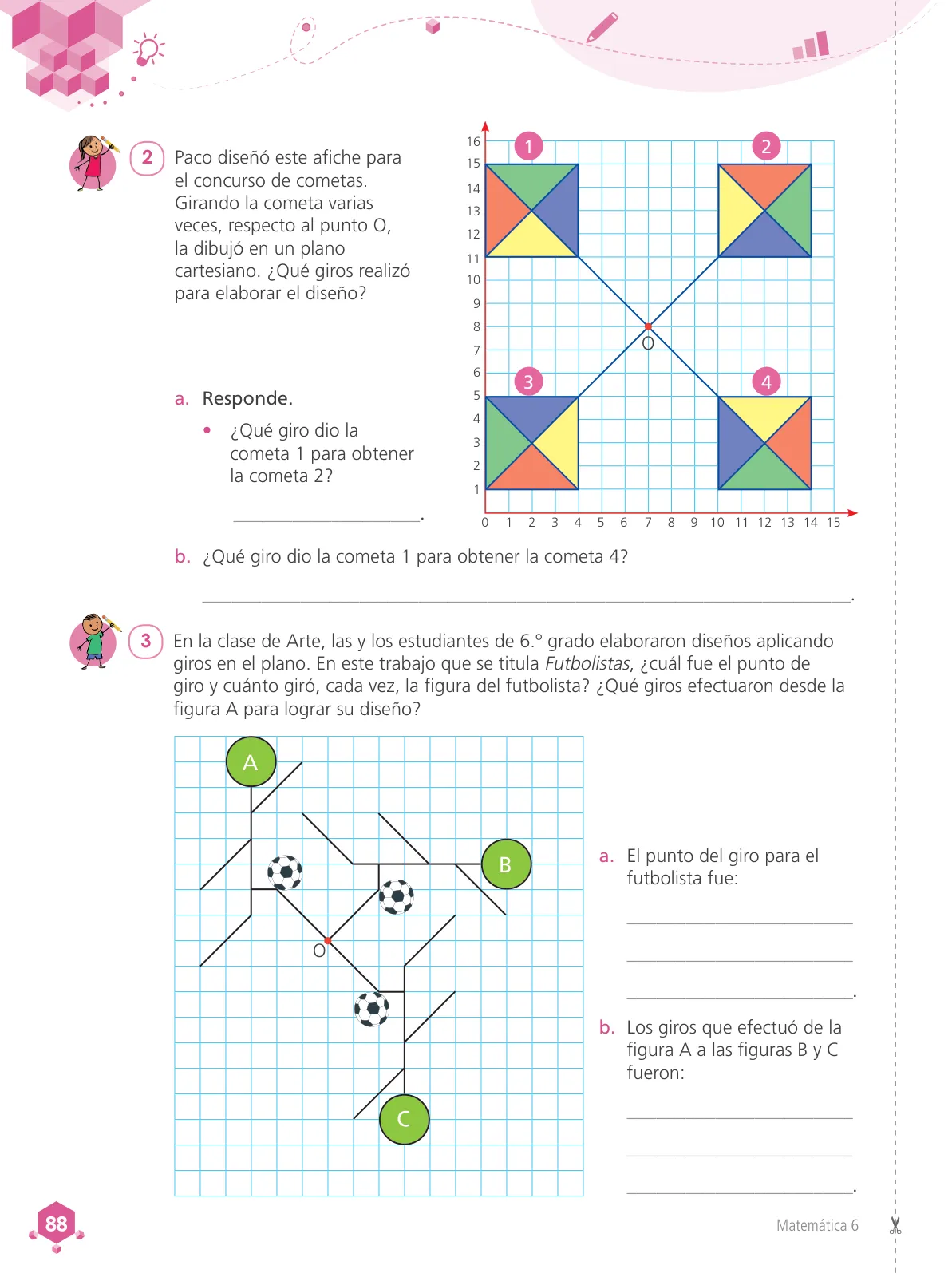

Se trabaja con una figura ABCDEF dibujada en una cuadrícula, con centro de giro en O(8; 8). Sus vértices son A(10; 10), B(14; 10), C(14; 12), D(14; 13), E(15; 13) y F(14; 14). Se pide: girar la figura 90° en sentido antihorario (Ave 1) y luego aplicar un giro de 180° en el mismo sentido a la figura original (Ave 2), completando la tabla de pares ordenados.
Giro de 90° antihorario (Ave 1)
El giro antihorario de 90° respecto al punto (h; k) transforma cada punto (x; y) en \big(h-(y-k);\; k+(x-h)\big). Con O(8; 8), la regla se simplifica a:
(x; y) \;\longrightarrow\; \big(16-y;\; x\big)
- Verificamos con A: A(10; 10) \to (16-10; 10) = (6; 10). Coincide con A_1(6; 10), el valor dado en el libro, lo que confirma que O está en (8; 8).
- B(14; 10) \to (16-10; 14) = (6; 14).
- C(14; 12) \to (16-12; 14) = (4; 14).
- D(14; 13) \to (16-13; 14) = (3; 14).
- E(15; 13) \to (16-13; 15) = (3; 15).
- F(14; 14) \to (16-14; 14) = (2; 14).
Comprobación: el vector \overrightarrow{OA} = (2; 2) y el vector \overrightarrow{OA_1} = (-2; 2), y su producto escalar es 2 \cdot (-2) + 2 \cdot 2 = 0, es decir, son perpendiculares: el giro es realmente de 90°. Además OA = OA_1 = \sqrt{2^2+2^2} = \sqrt{8}.
Giro de 180° antihorario (Ave 2)
El giro de 180° respecto a (h; k) cumple (x; y) \to (2h-x;\; 2k-y). Con O(8; 8):
(x; y) \;\longrightarrow\; \big(16-x;\; 16-y\big)
- A(10; 10) \to (16-10; 16-10) = (6; 6) = A_2.
- B(14; 10) \to (16-14; 16-10) = (2; 6) = B_2.
- C(14; 12) \to (16-14; 16-12) = (2; 4) = C_2.
- D(14; 13) \to (16-14; 16-13) = (2; 3) = D_2.
- E(15; 13) \to (16-15; 16-13) = (1; 3) = E_2.
- F(14; 14) \to (16-14; 16-14) = (2; 2) = F_2.
Otra forma de hallar el Ave 2: girar 90° de nuevo al Ave 1 (es decir, 90^\circ + 90^\circ = 180^\circ), ya que la composición de dos giros de 90° con el mismo centro y sentido equivale a un giro de 180^\circ.
Tabla completa
| Vértice | Figura inicial | Vértice | Ave 1 | Vértice | Ave 2 |
|---|---|---|---|---|---|
| A | (10; 10) | A_1 | (6; 10) | A_2 | (6; 6) |
| B | (14; 10) | B_1 | (6; 14) | B_2 | (2; 6) |
| C | (14; 12) | C_1 | (4; 14) | C_2 | (2; 4) |
| D | (14; 13) | D_1 | (3; 14) | D_2 | (2; 3) |
| E | (15; 13) | E_1 | (3; 15) | E_2 | (1; 3) |
| F | (14; 14) | F_1 | (2; 14) | F_2 | (2; 2) |
El diseño queda formado por tres aves: la original (ABCDEF), el Ave 1 (giro de 90^\circ antihorario con los vértices indicados) y el Ave 2 (giro de 180^\circ antihorario con los vértices indicados), todas respecto del centro O(8; 8).
