— Cometas giradas en el plano cartesiano

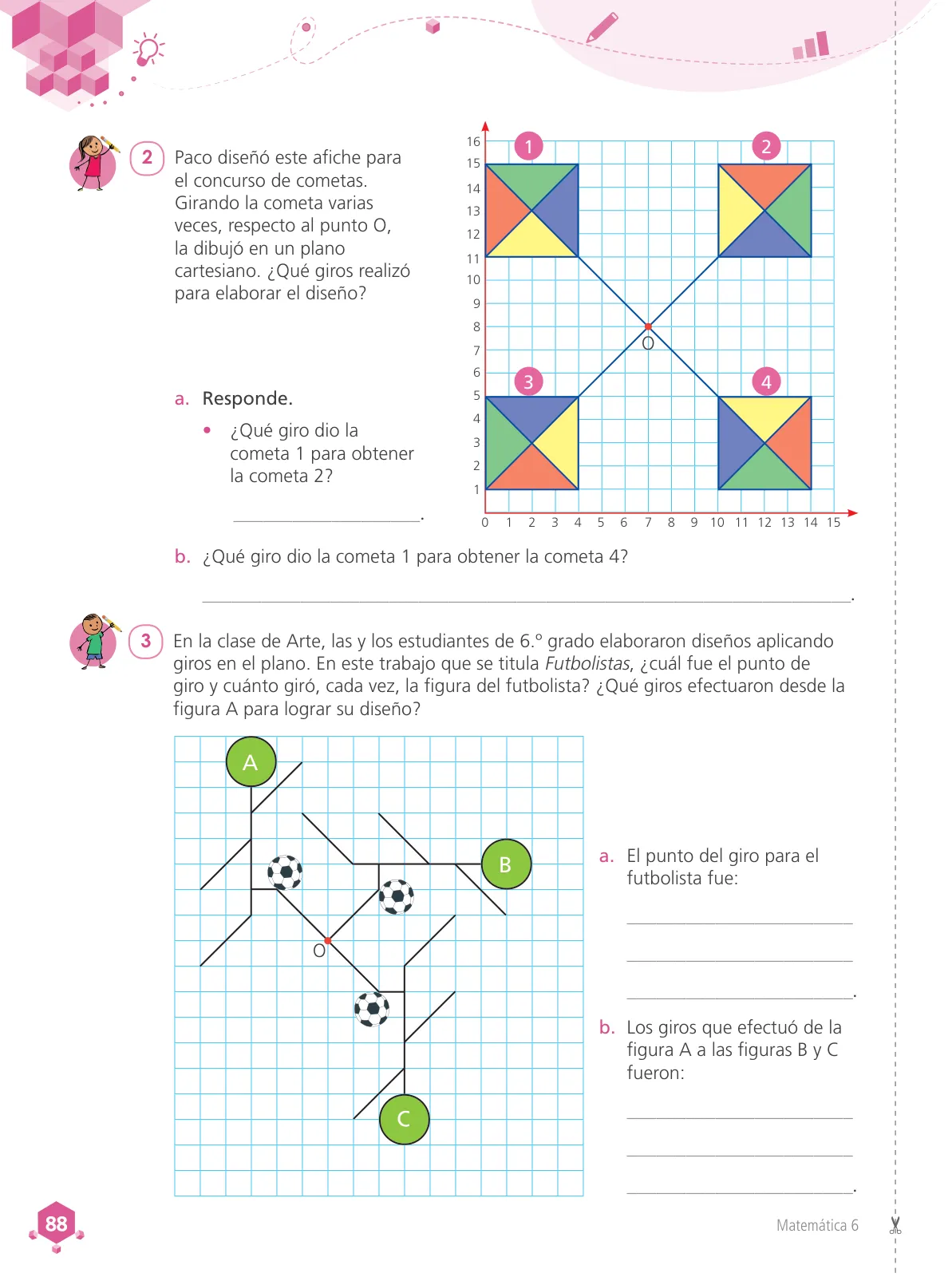

La retícula presenta cuatro cuadrados idénticos, cada uno de lado 4 unidades, y un punto O que ocupa la posición (7,8). Leamos los vértices de cada cuadrado y sus centros:
- Cometa 1: (0,11),\ (4,11),\ (4,15),\ (0,15) → centro (2,13).
- Cometa 2: (10,11),\ (14,11),\ (14,15),\ (10,15) → centro (12,13).
- Cometa 3: (0,1),\ (4,1),\ (4,5),\ (0,5) → centro (2,3).
- Cometa 4: (10,1),\ (14,1),\ (14,5),\ (10,5) → centro (12,3).
Vectores desde O a los centros:
\overrightarrow{OC_1}=(-5,5),\quad \overrightarrow{OC_2}=(5,5),\quad \overrightarrow{OC_3}=(-5,-5),\quad \overrightarrow{OC_4}=(5,-5).
Fórmulas de giro respecto de O(h,k):
- Giro de 90^\circ en sentido horario: (x,y)\rightarrow\big(h+(y-k),\ k-(x-h)\big).
- Giro de 180^\circ: (x,y)\rightarrow(2h-x,\ 2k-y).
- Giro de 90^\circ en sentido antihorario: (x,y)\rightarrow\big(h-(y-k),\ k+(x-h)\big).
Giro que lleva de la cometa 1 a la cometa 2
- Sustituir h=7, k=8 en la fórmula del giro de 90^\circ horario: (x,y)\rightarrow\big(7+(y-8),\ 8-(x-7)\big)=(y-1,\ 15-x).
- Aplicarla al vértice (0,11): (0,11)\rightarrow(11-1,\ 15-0)=(10,11), que sí es vértice de la cometa 2.
- Aplicarla a otro vértice, (4,15): (4,15)\rightarrow(14,11), también vértice de la cometa 2; los cuatro vértices se ubican correctamente.
- Comprobar con los vectores: (-5,5) girado 90^\circ horario resulta en (5,5)=\overrightarrow{OC_2}.
- Comprobar con los colores: el triángulo superior verde pasa a estar a la derecha; el derecho azul pasa a la base; el inferior amarillo va a la izquierda y el izquierdo naranja arriba. El patrón coincide con una rotación horaria.
giro de 90^\circ en sentido horario respecto de O(7,8) (equivalente a 270^\circ en sentido antihorario).
Giro que lleva de la cometa 1 a la cometa 4
- Se busca el giro que transforma \overrightarrow{OC_1}=(-5,5) en \overrightarrow{OC_4}=(5,-5).
- Cambiar el signo de ambas componentes respecto del centro equivale a 180^\circ, es decir, una vuelta media.
- Sustituir h=7, k=8 en (x,y)\rightarrow(2h-x,\ 2k-y): (x,y)\rightarrow(14-x,\ 16-y).
- Verificar con un vértice: (0,11)\rightarrow(14,5), vértice de la cometa 4. Con otro: (4,15)\rightarrow(10,1), también vértice de la cometa 4.
- Comprobación cromática: el verde superior aparece en la base de la cometa 4 y el naranja izquierdo pasa a la derecha, como corresponde a una vuelta completa.
Dato adicional: de la cometa 1 a la 3 el giro es de 90^\circ en sentido antihorario, porque (-5,5)\rightarrow(-5,-5) se logra rotando en el sentido contrario al del punto a.
giro de 180^\circ respecto de O(7,8) (media vuelta).
