Solución — Página 151

Fisica 2° · 2024

Ejercicio d

(cierre de la actividad anterior)

Enunciado: ¿Cuánto debe ser el ángulo para que la fuerza magnética sea nula?

La magnitud de la fuerza sobre un conductor recto es $F = B\,I\,L\,\sen(\theta)$ , donde $\theta$ es el ángulo entre el vector campo magnético $\vec{B}$ y la corriente (es decir, entre $\vec{B}$ y el vector $\vec{L}$ del conductor).

La fuerza será nula cuando $F = 0$ : $B\,I\,L\,\sen(\theta) = 0$ .
Como $B$ , $I$ y $L$ son distintos de cero, se necesita $\sen(\theta) = 0$ .
$\sen(\theta) = 0$ cuando $\theta = 0^\circ$ (campo paralelo a la corriente) o $\theta = 180^\circ$ (campo antiparalelo).
Interpretación geométrica: el vector $\vec{F} = I\,\vec{L} \times \vec{B}$ es nulo cuando los vectores son colineales, es decir, cuando $\vec{B}$ está alineado con el conductor.

Respuesta

$\theta = 0^\circ$ o $\theta = 180^\circ$ (campo paralelo o antiparalelo a la corriente).

Ejercicio 4

Enunciado: Un alambre de $5\,\text{m}$ de longitud conduce una corriente de $3\,\text{A}$ en una región con campo magnético de $0{,}5\,\text{T}$ . Calcular la magnitud de la fuerza magnética si el ángulo entre el campo y la corriente es: a) $60^\circ$ ; b) perpendiculares; c) paralelos; d) $30^\circ$ ; e) $120^\circ$ ; f) ¿cuánto debe ser el ángulo para que el campo y la corriente se encuentren en el plano $xy$ ?

Datos: $L = 5\,\text{m}$ , $I = 3\,\text{A}$ , $B = 0{,}5\,\text{T}$ .

Constante que se repite en todos los literales: $B\,I\,L = (0{,}5\,\text{T})(3\,\text{A})(5\,\text{m}) = 7{,}5\,\text{N}$ Por lo tanto $F = 7{,}5\,\sen(\theta)\,\text{N}$ .

Parte 4.a

$\theta = 60^\circ$

Sustituyo en la fórmula: $F = 7{,}5\,\sen(60^\circ)$ .
Como $\sen(60^\circ) = \frac{\sqrt{3}}{2} \approx 0{,}866$ .
$F = 7{,}5 \times 0{,}866 = 6{,}5\,\text{N}$ .

Respuesta

$F = 7{,}5\cdot\frac{\sqrt{3}}{2} \approx 6{,}5\,\text{N}$ .

Parte 4.b

Perpendiculares

Perpendiculares implica $\theta = 90^\circ$ .
$F = 7{,}5\,\sen(90^\circ) = 7{,}5 \times 1$ .

Respuesta

$F = 7{,}5\,\text{N}$ (valor máximo posible).

Parte 4.c

Paralelos

Paralelos implica $\theta = 0^\circ$ .
$F = 7{,}5\,\sen(0^\circ) = 7{,}5 \times 0$ .

Respuesta

$F = 0\,\text{N}$ .

Parte 4.d

$\theta = 30^\circ$

Sustituyo: $F = 7{,}5\,\sen(30^\circ)$ .
Como $\sen(30^\circ) = 0{,}5$ .
$F = 7{,}5 \times 0{,}5$ .

Respuesta

$F = 3{,}75\,\text{N}$ .

Parte 4.e

$\theta = 120^\circ$

Sustituyo: $F = 7{,}5\,\sen(120^\circ)$ .
Uso la identidad $\sen(120^\circ) = \sen(180^\circ - 60^\circ) = \sen(60^\circ) = \frac{\sqrt{3}}{2}$ .
$F = 7{,}5 \times 0{,}866$ .

Respuesta

$F \approx 6{,}5\,\text{N}$ (igual que en el literal a: solo importa el ángulo agudo formado).

Parte 4.f

Ángulo para que el campo y la corriente se encuentren en el plano $xy$

Formulo el problema vectorialmente: $\vec{F} = I\,\vec{L} \times \vec{B}$ . Si $\vec{B}$ y la dirección de la corriente (es decir $\vec{L}$ ) están ambas en el plano $xy$ , entonces el producto cruz resulta perpendicular a ese plano.
Por el derecho mano, $\vec{F}$ será paralelo al eje $z$ : $\vec{F} = F\,\hat{k}$ con $F = B\,I\,L\,\sen(\theta)$ .
La condición geométrica "estar en el plano $xy$ " no impone un valor único de $\theta$ : lo que determina es la dirección de la fuerza, no su magnitud.
Si se exige además que la fuerza sea máxima, entonces $\sen(\theta)=1$ y $\theta = 90^\circ$ con $F = 7{,}5\,\text{N}$ dirigida en $\pm z$ .
Si se exige que la fuerza sea nula, entonces $\sen(\theta) = 0$ y $\theta = 0^\circ$ o $180^\circ$ .

Respuesta orientativa: Cuando $\vec{B}$ y la corriente están en el plano $xy$ , $\vec{F} = I\vec{L}\times\vec{B}$ es siempre perpendicular a dicho plano (paralelo a $z$ ). Para que el campo y la corriente sean perpendiculares dentro de ese plano se requiere $\theta = 90^\circ$ , dando $F = 7{,}5\,\text{N}$ ; para que la fuerza sea nula se requiere $\theta = 0^\circ$ o $180^\circ$ .

Contenido de la página

Ejercicio d)

¿Cuánto debe ser el ángulo para que la fuerza magnética sea nula? Se responde con $\theta = 0^\circ$ o $180^\circ$ .

Ejercicio 4

Un alambre de $5\,\text{m}$ con $I = 3\,\text{A}$ en una región con $B = 0{,}5\,\text{T}$ . Se pide $F$ para $\theta = 60^\circ$ , $90^\circ$ (perpendiculares), $0^\circ$ (paralelos), $30^\circ$ y $120^\circ$ , y luego analizar el caso en que campo y corriente están en el plano $xy$ .

Los resultados son: a) $\approx 6{,}5\,\text{N}$ ; b) $7{,}5\,\text{N}$ ; c) $0\,\text{N}$ ; d) $3{,}75\,\text{N}$ ; e) $\approx 6{,}5\,\text{N}$ ; f) $\vec{F}$ perpendicular al plano $xy$ .

Ejemplos resueltos

Calcular la fuerza magnética sobre un alambre de $5\,\text{m}$ con $3\,\text{A}$ en un campo de $0{,}5\,\text{T}$ , cuando el campo es perpendicular al conductor.

$F = BIL\sen(90^\circ) = (0{,}5)(3)(5)(1) = 7{,}5\,\text{N}$ .

Tabla

Literal	θ	sen(θ)	F = 7,5·sen(θ)
a	60°	√3/2 ≈ 0,866	≈ 6,5 N
b	90°	1	7,5 N
c	0°	0	0 N
d	30°	1/2	3,75 N
e	120°	√3/2 ≈ 0,866	≈ 6,5 N

Fórmulas y ecuaciones

$F = B\,I\,L\,\sen(\theta)$

$\vec{F}$ = $I\$ , $\vec{L}$ $\times$ $\vec{B}$

F = $B\,I\,L\,\sen(\theta)$

$B\,I\,L$ = (0{,}5)(3)(5) = $7{,}5\$ , $\text{N}$

$F_{max}$ = BIL = $7{,}5\$ , $\text{N}$ $\text{ para }$ $\theta$ = $90^\circ$

F = 0 $\text{ cuando }$ $\theta$ = $0^\circ$ $\text{ o }$ $180^\circ$

Glosario (4)

Fuerza magnética: Fuerza que ejerce un campo magnético sobre un conductor con corriente o sobre una carga en movimiento, dada por $\vec{F} = I\vec{L}\times\vec{B}$.
Campo magnético (B): Magnitud vectorial que describe la intensidad y dirección del campo magnético en un punto, medida en teslas (T).
Ángulo θ: Ángulo formado entre el vector campo magnético y la dirección del flujo de corriente en el conductor.
Producto vectorial: Operación $\vec{A}\times\vec{B}$ cuyo resultado es perpendicular al plano que forman $\vec{A}$ y $\vec{B}$, con magnitud $AB\sen(\theta)$.

Preguntas para practicar

¿Por qué la fuerza magnética desaparece cuando el campo y la corriente son paralelos?

Porque la fuerza magnética depende del seno del ángulo entre el campo y la corriente; si son paralelos (0° o 180°), sen(θ) = 0 y el producto vectorial I·L × B es nulo.

¿En qué dirección queda la fuerza cuando el campo y la corriente están en el plano xy?

Siempre perpendicular al plano xy, es decir, paralela al eje z, por la regla de la mano derecha aplicada al producto vectorial L × B.

Temas y conceptos clave

Fuerza magnética sobre un conductor rectoEfecto del ángulo entre el campo y la corrienteCondiciones para la fuerza nula y la fuerza máximaInterpretación vectorial del producto cruzF = B·I·L·sen(θ)Ángulo θ entre B y la corrienteFuerza nula: θ = 0° o 180°Fuerza máxima: θ = 90°Perpendicularidad de F al plano formado por L y B

¿Te fue útil esta página?

Preguntas que la gente también hace

¿Cuándo es nula la fuerza magnética sobre un conductor?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la fuerza magnética es máxima cuando el campo y la corriente son perpendiculares?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se calcula la fuerza sobre un alambre de 5 m con 3 A y 0,5 T?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Magnitud de la fuerza magnética sobre una carga en movimiento
• Producto vectorial y regla de la mano derecha
• Funciones trigonométricas: sen(0°), sen(30°), sen(60°), sen(90°), sen(120°)
• Sistema internacional de unidades (T, A, m, N)

Siguiente tema sugerido

Efecto de la fuerza magnética sobre cargas móviles y fuerza de Lorentz

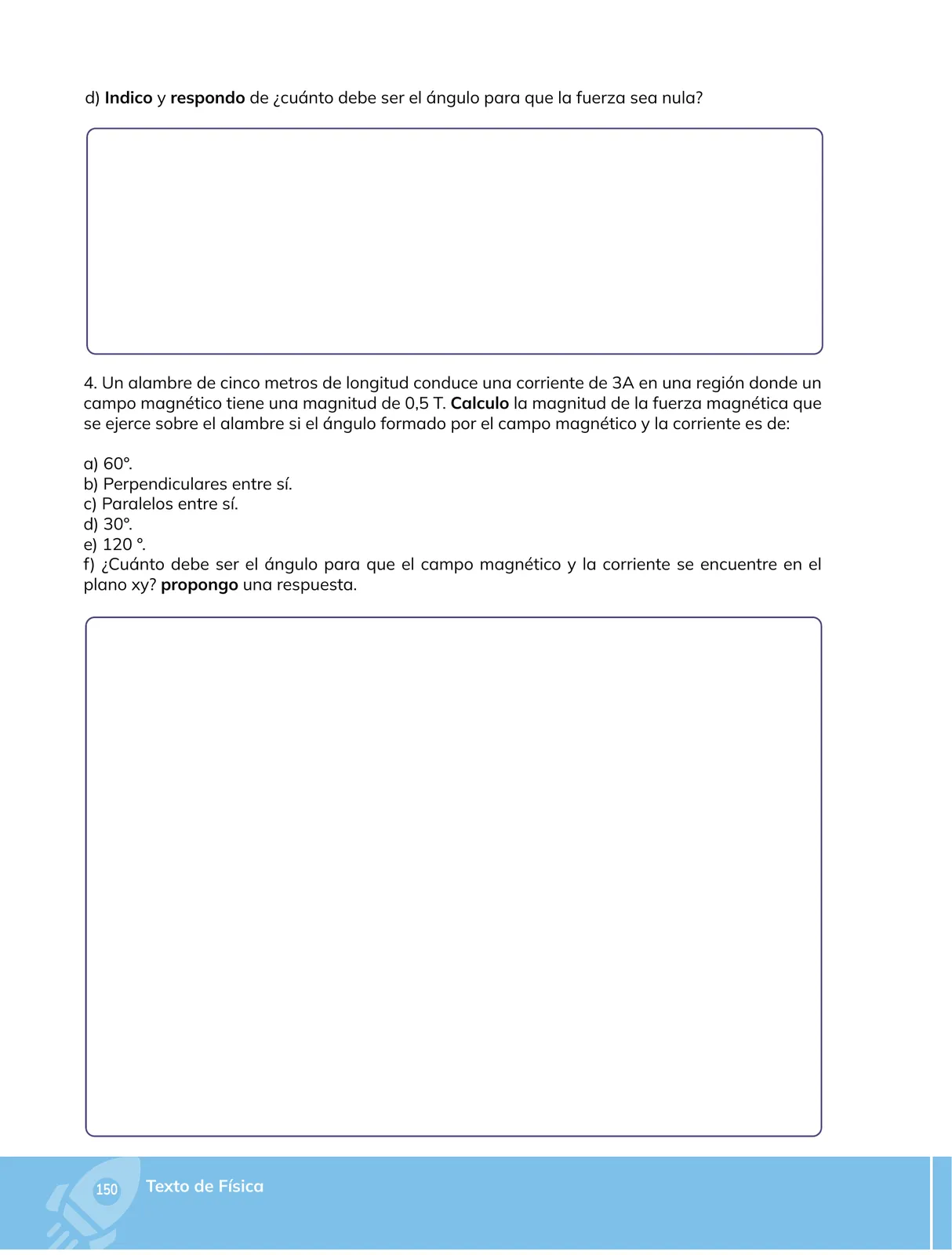

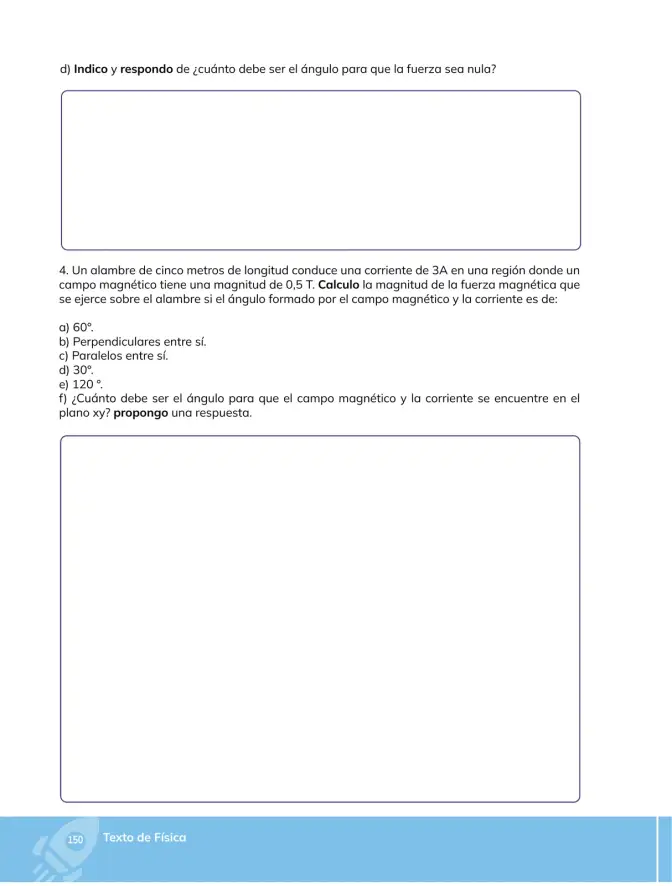

📝 Transcripción de la página (texto seleccionable) 606 caracteres
