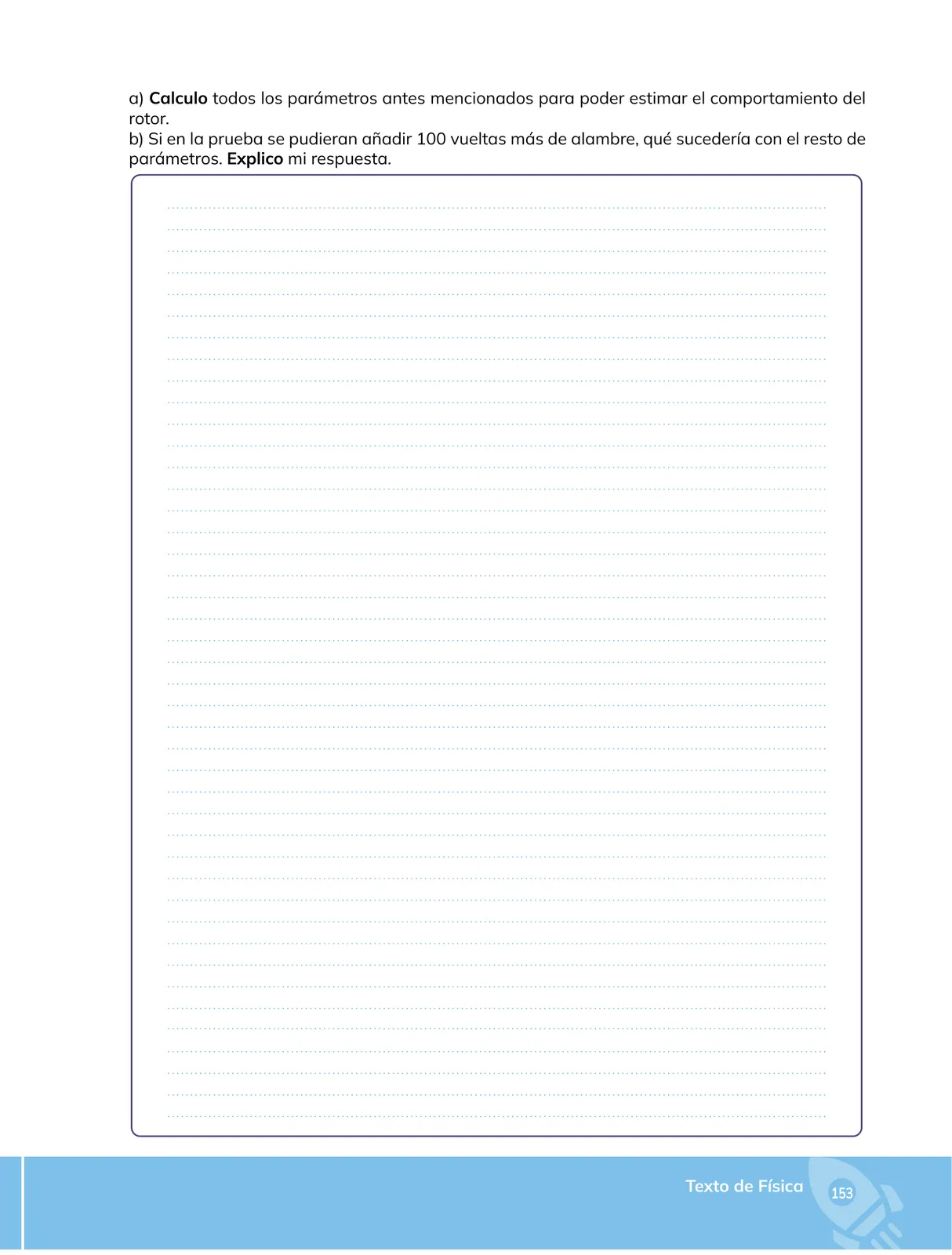

Página 154 de Fisica 2° · 2024
Anterior Página 154 / 274 Siguiente

Respuesta rápida

a) L = N\cdot2(a+b), R = \rho L/S, I = U/R, \varepsilon = NBA\omega, M = NBIA, P_{mec} = \varepsilon I, \eta = \varepsilon/(\varepsilon + IR). b) Con N\to2N: R\to2R, I\to I/2, \varepsilon\to2\varepsilon; torque y potencia mecánica iguales; menos calor; más eficiencia.

📚 exercise fisica ⭐⭐⭐ Dificultad 3/5 ⏱ 5 min lectura

Solución — Página 154

Fisica 2° · 2024

1
Ejercicio 1

a — Cálculo de todos los parámetros del rotor

Se considera una espira rectangular (rotor) de N vueltas, lados de longitud a y b, área A = a\cdot b, alambre de diámetro d, alimentado por un voltaje U dentro de un campo magnético uniforme B, girando con velocidad angular \omega.

  1. Área del rotor: A = a\cdot b.
  2. Longitud de una vuelta (perímetro): \ell_{vuelta} = 2(a+b).
  3. Longitud total del alambre: L = N\cdot 2(a+b).
  4. Área de la sección transversal del alambre: S = \pi\left(\dfrac{d}{2}\right)^{2} = \dfrac{\pi d^{2}}{4}.
  5. Resistencia del alambre: R = \rho\dfrac{L}{S}, con \rho = 1{,}68\times10^{-8}\,\Omega\cdot\text{m} (cobre).
  6. Corriente: I = \dfrac{U}{R}.
  7. **Fuerza magnética sobre un lado (\theta = $90^\circ):** $F = N B I $\ell$ $\sin$ $90^{\circ}$ = N B I $\ell.
  8. Torque máximo: M = F\cdot\dfrac{a}{2} = N B I A.
  9. Fuerza electromotriz inducida: \varepsilon = N B A \omega.
  10. Potencia mecánica entregada: P_{mec} = M\omega = \varepsilon I.
  11. Potencia disipada como calor (efecto Joule): P_{J} = I^{2}R.
  12. Balance de potencia: U I = \varepsilon I + I^{2}R.
  13. Eficiencia: \eta = \dfrac{P_{mec}}{U I}\times100\%.

Ejemplo numérico ilustrativo (los datos exactos deben tomarse de la página 153): N = 100 vueltas, a = 0{,}04\,\text{m}, b = 0{,}02\,\text{m}, d = 0{,}5\,\text{mm} = 5\times10^{-4}\,\text{m}, U = 6\,\text{V}, B = 0{,}1\,\text{T}, \omega = 200\,\text{s}^{-1}.

  • A = 0{,}04\times0{,}02 = 8\times10^{-4}\,\text{m}^{2}.
  • \ell_{vuelta} = 2(0{,}04+0{,}02) = 0{,}12\,\text{m}.
  • L = 100\times0{,}12 = 12\,\text{m}.
  • S = \dfrac{\pi(5\times10^{-4})^{2}}{4} = 1{,}963\times10^{-7}\,\text{m}^{2}.
  • R = \dfrac{1{,}68\times10^{-8}\times12}{1{,}963\times10^{-7}} = 1{,}03\,\Omega.
  • I = \dfrac{6}{1{,}03} = 5{,}84\,\text{A}.
  • \varepsilon = 100\times0{,}1\times8\times10^{-4}\times200 = 1{,}6\,\text{V}.
  • M = 100\times0{,}1\times5{,}84\times8\times10^{-4} = 4{,}67\times10^{-2}\,\text{N}\cdot\text{m}.
  • P_{mec} = 1{,}6\times5{,}84 = 9{,}34\,\text{W}.
  • P_{J} = (5{,}84)^{2}\times1{,}03 = 25{,}7\,\text{W}.
  • U I = 6\times5{,}84 = 35{,}0\,\text{W} = 9{,}34 + 25{,}7\,\text{W} ✓.
  • \eta = \dfrac{9{,}34}{35{,}0}\times100\% = 26{,}7\%.
1
Ejercicio 1

b — ¿Qué pasa si se añaden 100 vueltas de alambre?

  1. N\to 2N, por lo que la longitud se duplica: L' = 2L.
  2. Si el diámetro se mantiene, R' = 2R; con el mismo voltaje, I' = \dfrac{U}{2R} = \dfrac{I}{2} (la corriente se reduce a la mitad).
  3. La f.m. inducida se duplica: \varepsilon' = 2\varepsilon.
  4. El torque M = N B I A pasa a M' = (2N)B\left(\dfrac{I}{2}\right)A = N B I A = M: se mantiene igual.
  5. P_{mec}' = \varepsilon' I' = (2\varepsilon)\left(\dfrac{I}{2}\right) = P_{mec}: la potencia mecánica también se conserva.
  6. El calor de Joule se reduce: P_J' = (I')^{2}R' = \left(\dfrac{I}{2}\right)^{2}(2R) = \dfrac{I^{2}R}{2}.
  7. La eficiencia aumenta, porque \eta = \dfrac{1}{1 + \dfrac{IR}{\varepsilon}} y el término IR permanece constante mientras \varepsilon se duplica.
  8. Caso realista (mismo espacio de bobinado): para acomodar el doble de vueltas el alambre debe adelgazarse (d\to\dfrac{d}{2}), entonces S\to\dfrac{S}{4} y R' = \rho\dfrac{2L}{S/4} = 8R. Como \varepsilon' = 2\varepsilon, resulta M' = \dfrac{1}{4}M y P_{mec}' = \dfrac{1}{2}P_{mec}: el rotor rinde menos y se calienta menos.
Respuesta

Al añadir 100 vueltas la longitud del alambre y la resistencia se duplican, la corriente se reduce a la mitad y la f.m. inducida y el torque se duplican de modo que el torque neto y la potencia mecánica permanecen iguales (idealmente); el calor de Joule baja a la mitad y mejora la eficiencia. Si hay que adelgazar el alambre para que quepan las vueltas, la resistencia crece mucho más y el torque y la potencia disminuyen.

Contenido de la página

Continuación de la actividad sobre el rotor

a) Calculo todos los parámetros antes mencionados para poder estimar el comportamiento del rotor.

Parámetros y relaciones que se usan:

  1. Área del rotor: A = a\cdot b.
  2. Longitud de una vuelta: \ell_{vuelta} = 2(a+b).
  3. Longitud total de alambre: L = N\cdot 2(a+b).
  4. Sección del alambre: S = \pi d^{2}/4.
  5. Resistencia: R = \rho L/S, con \rho = 1{,}68\times10^{-8}\,\Omega\cdot\text{m} (cobre).
  6. Corriente: I = U/R.
  7. Fuerza magnética por lado: F = N B I \ell (con \theta = 90^{\circ}).
  8. Torque: M = N B I A.
  9. F.m. inducida: \varepsilon = N B A \omega.
  10. Potencia mecánica: P_{mec} = \varepsilon I = M\omega.
  11. Calor de Joule: P_{J} = I^{2}R.
  12. Eficiencia: \eta = P_{mec}/(U I).

Los valores numéricos exactos (N, a, b, d, U, B) se leen en la página 153, que no se incluye en esta página; el desarrollo simbólico es idéntico.

b) Si en la prueba se pudieran añadir 100 vueltas más de alambre, ¿qué sucedería con el resto de parámetros? Explico mi respuesta.

  • L' = 2L y, si d se mantiene, R' = 2R.
  • I' = U/R' = I/2.
  • \varepsilon' = 2\varepsilon.
  • M' = (2N)B(I/2)A = M.
  • P_{mec}' = \varepsilon'I' = P_{mec}.
  • P_J' = (I')^2 R' = P_J/2 (se calienta menos).
  • \eta aumenta, ya que \eta = 1/[1 + IR/\varepsilon] y IR no cambia.
  • Si para acomodar el doble de vueltas se reduce el diámetro (d\to d/2), entonces S\to S/4 y R' = 8R: caen corriente, torque y potencia mecánica (M' = M/4, P_{mec}' = P_{mec}/2).

Ejemplos resueltos

Rotor con N = 100 vueltas, a = 4\,\text{cm}, b = 2\,\text{cm}, d = 0{,}5\,\text{mm}, U = 6\,\text{V}, B = 0{,}1\,\text{T}, \omega = 200\,\text{s}^{-1}. Calcular todos los parámetros.

A = 8\times10^{-4}\,\text{m}^2; \ell_{vuelta} = 0{,}12\,\text{m}; L = 12\,\text{m}; S = 1{,}963\times10^{-7}\,\text{m}^2; R = 1{,}03\,\Omega; I = 5{,}84\,\text{A}; \varepsilon = 1{,}6\,\text{V}; M = 4{,}67\times10^{-2}\,\text{N}\cdot\text{m}; P_{mec} = 9{,}34\,\text{W}; P_J = 25{,}7\,\text{W}; UI = 35{,}0\,\text{W}; \eta = 26{,}7\%.

Tabla

Parámetro Expresión Unidad SI Efecto al pasar de N a 2N (mismo d)
Longitud del alambre L = N\cdot2(a+b) m se duplica
Resistencia R = \rho L/S \Omega se duplica
Corriente I = U/R A se reduce a la mitad
F.m. inducida \varepsilon = N B A \omega V se duplica
Torque M = N B I A N·m se mantiene
Potencia mecánica P_{mec} = \varepsilon I W se mantiene
Calor de Joule P_J = I^2R W se reduce a la mitad
Eficiencia \eta = \varepsilon/(\varepsilon+IR) % aumenta

Diagrama

flowchart LR
  U[I = U/R] -->|alimenta| B[Bobina N vueltas]
  B --> E[f.m. inducida epsilon = N B A omega]
  B --> M[Torque M = N B I A]
  M --> Pm[P_mec = epsilon I]
  B --> Pj[P_J = I^2 R]
  Pm --> Rend[Eficiencia eta = P_mec / (U I)]
  Pj --> Rend

Fórmulas y ecuaciones

R = \rho\dfrac{L}{S} con L = N\cdot 2(a+b) y S = \pi d^2/4

M = N B I A

\varepsilon = N B A \omega

P_{mec} = \varepsilon I y P_J = I^2 R

\eta = \dfrac{\varepsilon}{\varepsilon + IR}

A = a\cdot b

\ell_{vuelta} = 2(a+b)

L = N\cdot 2(a+b)

S = \frac{\pi d^{2}}{4}

R = \rho\frac{L}{S}

I = \frac{U}{R}

F = N B I \ell \sin\theta

M = N B I A

\varepsilon = N B A \omega

P_{mec} = M\omega = \varepsilon I

P_{J} = I^{2}R

U I = \varepsilon I + I^{2}R

\eta = \frac{\varepsilon}{\varepsilon + I R}\times 100%

Glosario (7)

Rotor
Parte giratoria de un motor eléctrico que contiene el arrollamiento conductor expuesto al campo magnético.
Bobina (arrollamiento)
Enrollado de alambre de longitud $L = N\cdot\ell_{vuelta}$ que genera un torque magnético.
Fuerza electromotriz inducida
Voltaje $\varepsilon = N B A \omega$ que aparece en la bobina al girar en un campo magnético, por oposición a la corriente.
Torque magnético
Par de fuerzas $M = N B I A$ que hace girar al rotor; máximo cuando el plano de la bobina es paralelo al campo.
Eficiencia de un motor
Efecto Joule
Disipación de energía en $P_J = I^2 R$ al circular corriente por un conductor resistivo.
Resistividad
Propiedad del material ($\rho$) que determina su resistencia a $R = \rho L/S$.

Preguntas para practicar

¿Por qué el torque de un rotor no cambia al duplicar el número de vueltas cuando el diámetro del alambre se mantiene?

Porque el torque es $M = N B I A$ y al duplicar $N$ se duplica la fuerza; al mismo tiempo la resistencia se duplica, con lo que la corriente a la misma tensión cae a la mitad. El producto $N\cdot I$ permanece constante y el torque no varía, aunque la corriente total y el calentamiento sí cambian.

¿Qué papel juega la fuerza electromotriz inducida en el balance de potencia del motor?

Es el voltaje contra-inducido que se opone a la tensión aplicada: disminuye la corriente neta y transforma energía eléctrica en energía mecánica ($P_{mec} = \varepsilon I$). La potencia de entrada se reparte entre el trabajo mecánico y el calor de Joule.

Temas y conceptos clave

Parámetros de un rotor en un campo magnéticoResistencia de un conductor: $R = \rho L/S$Fuerza magnética y torque sobre una bobinaFuerza electromotriz inducida en un rotor giratorioBalance de potencia y eficiencia de un motorVariación de parámetros al añadir vueltas al rotorNúmero de vueltas $N$Longitud del alambre $L$Resistencia $R = \rho L/S$Fuerza magnética $F = B I \ell \sin\theta$Torque $M = N B I A$F.m. inducida $\varepsilon = N B A \omega$Potencia mecánica $P_{mec} = M\omega = \varepsilon I$Efecto Joule $P_J = I^2 R$Eficiencia $\eta = P_{mec}/(U I)$

Fuentes y referencias

  • https://es.wikipedia.org/wiki/Rotor_(electricidad)
  • https://es.wikipedia.org/wiki/Fuerza_electromotriz
¿Te fue útil esta página?

Preguntas que la gente también hace

¿Cómo se calcula la longitud total de alambre de un rotor de N vueltas?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Por qué el torque de un motor no cambia al duplicar el número de vueltas si se mantiene el diámetro del alambre?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué es la fuerza electromotriz inducida en una bobina giratoria y cómo depende de la velocidad angular?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
  • • Resistencia eléctrica y ley de Ohm
  • • Ley de fuerza magnética $F = B I \ell \sin\theta$
  • • Relación entre torque y área: $M = N B I A$
  • • Inducción electromagnética (ley de Faraday)
  • • Unidades SI: tesla, amperio, ohm, vatio, rad/s
Siguiente tema sugerido
Generadores eléctricos: conexión entre el rotor como motor y como generador (f.m. contra-inducida)
