**a)** Indica si, al ascender la temperatura a 6,5 ^, la longitud de la vía sufre contracción o dilatación, justificando la respuesta.

L ≈ +1,2 × 10^-3 m (dilatación)

**c)** Determina el espacio aproximado entre las juntas cuando la temperatura asciende a un tope de 45 ^, dejando un 10 % adicional de espacio como rango de confianza.

L_total ≈ 2,2 × 10^-2 m ≈ 2,2 cm

Libro de Física 2 BGU

Ministerio de Educación del Ecuador

174/274

Dilatación térmica lineal de un riel de acero: contracción, longitud final y espacio entre juntas

📄 ejercicios fisica 🎓 bachillerato · 2° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 174

174 de 274

Anterior Página 174 / 274 Siguiente

Respuesta rápida

a) Dilatación, porque ΔT = +2,5 °C > 0 (α > 0). b) L = 45,02 m. c) ΔL = 0,020295 m × 1,10 ≈ 0,0223 m ≈ 2,2 cm.

📚 exercise fisica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 174

Fisica 2° · 2024

173

Ejercicio 173

Un segmento de vía de acero tiene $L_0 = 45 \, \text{m}$ , $\alpha = 11 \times 10^{-6} \, ^\circ\text{C}^{-1}$ y $T_0 = 4 \, ^\circ\text{C}$ .

Fórmula de dilatación lineal:

$\Delta L = \alpha \cdot L_0 \cdot \Delta T, \qquad \Delta T = T - T_0$

Parte 173.a

La temperatura pasa de $4 \, ^\circ\text{C}$ a $6{,}5 \, ^\circ\text{C}$ .

Calcular el cambio de temperatura: $\Delta T = 6{,}5 \, ^\circ\text{C} - 4 \, ^\circ\text{C} = 2{,}5 \, ^\circ\text{C} > 0$ .
Como $\Delta T > 0$ y $\alpha > 0$ (todo cuerpo se dilata al calentarse), el producto $\Delta L = \alpha L_0 \Delta T$ es positivo.
Un $\Delta L$ positivo significa que la longitud aumenta: el riel se dilata.

$\Delta L = (11 \times 10^{-6})(45)(2{,}5) = 1{,}24 \times 10^{-3} \, \text{m} \approx 1{,}2 \, \text{mm}$

Respuesta

El riel sufre una dilatación (aumenta su longitud aproximadamente $1{,}2 \, \text{mm}$ ), porque al aumentar la temperatura los materiales se expanden.

Parte 173.b

La temperatura asciende a $40 \, ^\circ\text{C}$ .

$\Delta T = 40 \, ^\circ\text{C} - 4 \, ^\circ\text{C} = 36 \, ^\circ\text{C}$ .
$\Delta L = \alpha L_0 \Delta T = (11 \times 10^{-6})(45 \, \text{m})(36 \, ^\circ\text{C})$ .
$11 \times 45 = 495$ ; luego $495 \times 36 = 17\,820$ , de modo que $\Delta L = 17\,820 \times 10^{-6} \, \text{m} = 0{,}01782 \, \text{m}$ .
Longitud final: $L = L_0 + \Delta L = 45 \, \text{m} + 0{,}01782 \, \text{m}$ .

Respuesta

$L = 45{,}01782 \, \text{m} \approx 45{,}02 \, \text{m}$ .

Parte 173.c

El tope de temperatura es $45 \, ^\circ\text{C}$ .

$\Delta T = 45 \, ^\circ\text{C} - 4 \, ^\circ\text{C} = 41 \, ^\circ\text{C}$ .
$\Delta L = (11 \times 10^{-6})(45)(41) = 495 \times 41 \times 10^{-6} = 20\,295 \times 10^{-6} \, \text{m} = 0{,}020295 \, \text{m}$ .
Esto equivale a $2{,}03 \, \text{cm}$ de aumento: ese es el espacio mínimo que debe existir entre las juntas.
Se exige un $10\,\%$ adicional como rango de confianza: $0{,}020295 \, \text{m} \times 1{,}10 = 0{,}0223245 \, \text{m}$ .

Respuesta

$\Delta L = 2{,}23 \times 10^{-2} \, \text{m} \approx 2{,}2 \, \text{cm}$ de espacio entre las juntas.

Contenido de la página

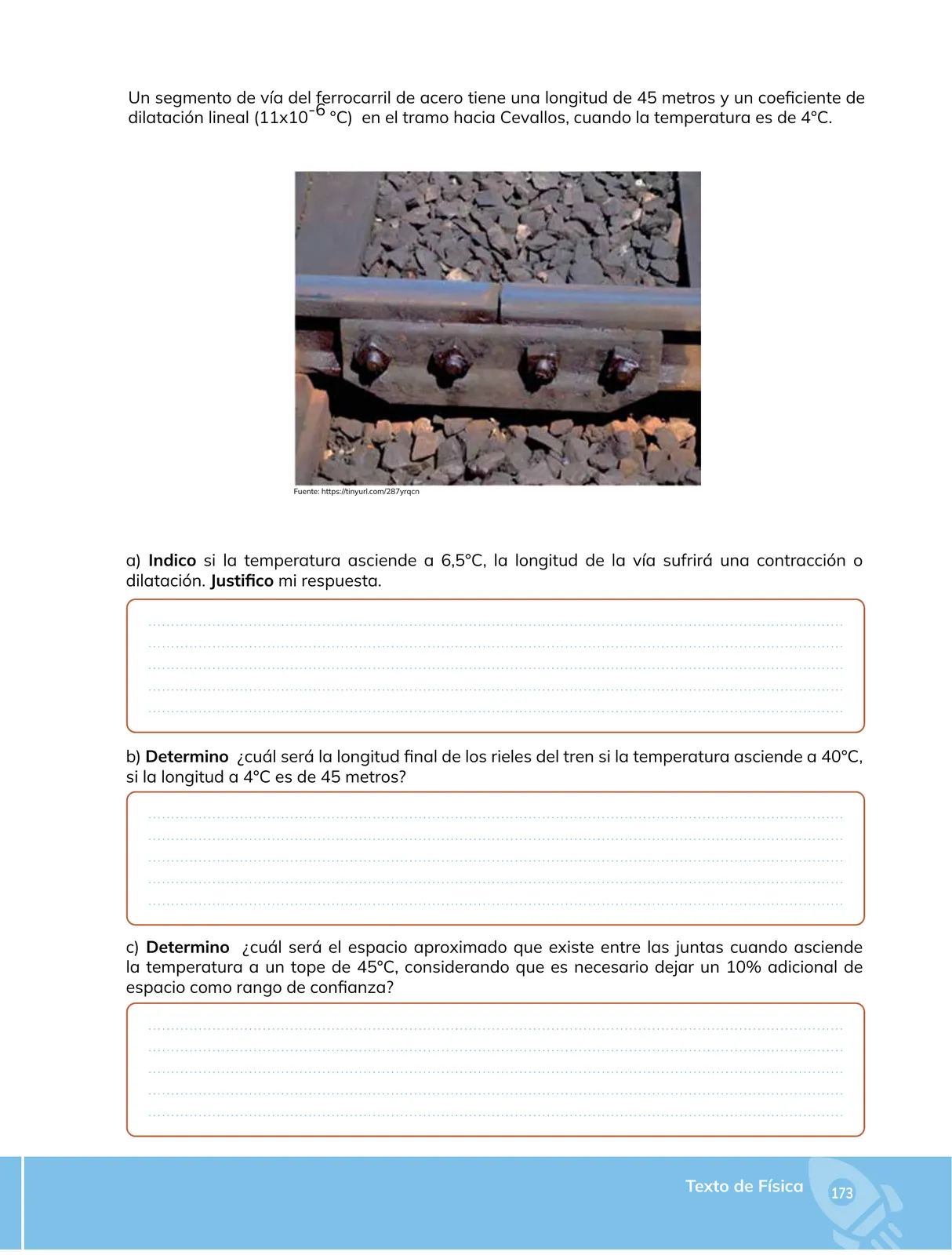

Texto de Física — pág. 173

Un segmento de vía del ferrocarril de acero tiene una longitud de $45 \, \text{m}$ y un coeficiente de dilatación lineal $(11 \times 10^{-6} \, ^\circ\text{C}^{-1})$ en el tramo hacia Cevallos, cuando la temperatura es de $4 \, ^\circ\text{C}$ .

![Tren sobre la vía férrea](Fuente: https://tinyurl.com/287yrqcn)

a) Indico si la temperatura asciende a $6{,}5 \, ^\circ\text{C}$ , la longitud de la vía sufrirá una contracción o dilatación. Justifico mi respuesta.
b) Determino cuál será la longitud final de los rieles del tren si la temperatura asciende a $40 \, ^\circ\text{C}$ , si la longitud a $4 \, ^\circ\text{C}$ es de $45 \, \text{m}$ .
c) Determino cuál será el espacio aproximado que existe entre las juntas cuando asciende la temperatura a un tope de $45 \, ^\circ\text{C}$ , considerando que es necesario dejar un $10\,\%$ adicional de espacio como rango de confianza.

Tabla

Magnitud	Valor
Longitud inicial $L_0$	$45 \, \text{m}$
Temperatura inicial $T_0$	$4 \, ^\circ\text{C}$
Coeficiente de dilatación $\alpha$	$11 \times 10^{-6} \, ^\circ\text{C}^{-1}$
Temperatura final (item b)	$40 \, ^\circ\text{C}$
Temperatura tope (item c)	$45 \, ^\circ\text{C}$
Margen de confianza	$10\,\%$

Fórmulas y ecuaciones

$\Delta$ L = $\alpha$ $L_0$ $\Delta$ T

$\Delta$ T = $T_{@@MATH_0@@\text{inicial}$ }

$\Delta$ L = $\alpha$ $\cdot$ $L_0$ $\cdot$ $\Delta$ T

L = $L_0$ + $\Delta$ L = $L_0(1$ + $\alpha$ $\Delta$ T)

$\Delta$ $L_{$ $\text{con margen}$ } = 1{,}10 $\times$ $\Delta$ L

Glosario (4)

Dilatación lineal: Aumento de longitud de un sólido cuando su temperatura aumenta, descrito por ΔL = α·L₀·ΔT.
Coeficiente de dilatación lineal (α): Magnitud que indica cuánto cambia la longitud de un material por unidad de longitud y por grado Celsius de aumento de temperatura; para el acero vale 11×10⁻⁶ °C⁻¹.
Juntas de la vía: Espacios deliberadamente dejados entre tramos de riel para que puedan dilatarse sin deformarse al calentarse.
Rango de confianza: Margen adicional (en este caso 10 %) que se incluye en un cálculo para cubrir posibles variaciones reales.

Preguntas para practicar

a) ¿Sufre contracción o dilatación la vía si la temperatura asciende a 6,5 °C? Justifica.

Sufre dilatación, porque la temperatura aumenta (ΔT = +2,5 °C) y al calentarse los metales aumentan su longitud (α > 0), por lo que ΔL = α·L₀·ΔT > 0.

Temas y conceptos clave

Dilatación térmica linealAplicación de ΔL = α·L₀·ΔT en rieles de aceroDiseño de juntas en vías férreasDilatación linealCoeficiente de dilatación lineal αLongitud inicial L₀ y longitud final LCambio de temperatura ΔTRango de confianza (10 % adicional)

Fuentes y referencias

https://tinyurl.com/287yrqcn (imagen de vía férrea)

¿Te fue útil esta página?

Figuras de la página (1)

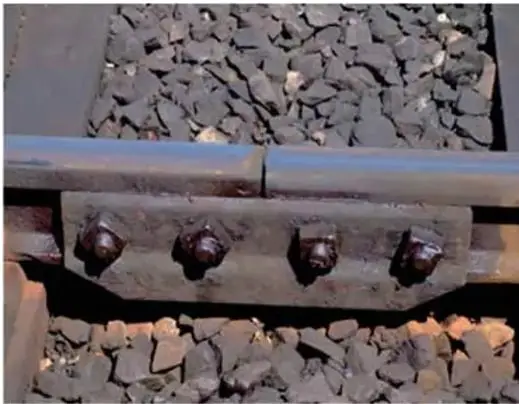

Fotografía de un tramo de vía férrea con rieles de acero apoyados sobre balasto (piedra triturada), mostrando las juntas o empalmes entre tramos de riel. Fuente indicada: https://tinyurl.com/287yrqcn — Figura 1 image

Preguntas que la gente también hace

¿Cómo se calcula la dilatación lineal de un riel de acero con ΔL = α·L₀·ΔT?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué los rieles de ferrocarril se dilatan y qué es el espacio entre las juntas?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué significa el coeficiente de dilatación lineal α de un material?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Calcular el cambio de temperatura ΔT = T_final − T_inicial
• Operar con notación científica y decimales
• Interpretar el coeficiente de dilatación lineal (unidades °C⁻¹ o K⁻¹)
• Fórmula de dilatación lineal ΔL = α·L₀·ΔT

Siguiente tema sugerido

Dilatación volumétrica de sólidos y líquidos (β ≈ 3α) y su aplicación en tanques de combustible o puentes.

📝 Transcripción de la página (texto seleccionable) 736 caracteres

Un segmento de vía del ferrocarril de acero tiene una longitud de 45 metros y un coeficiente de dilatación lineal (11x10"” °C) en el tramo hacia Cevallos, cuando la temperatura es de 4°C.

Fuente: httpsi//tinyurl.com/287yrqcn

a) Indico si la temperatura asciende a 6,5°C, la longitud de la vía sufrirá una contracción o dilatación. Justifico mi respuesta.

b) Determino ¿cuál será la longitud final de los rieles del tren si la temperatura asciende a 40°C, si la longitud a 4°C es de 45 metros?

( y

c) Determino ¿cuál será el espacio aproximado que existe entre las juntas cuando asciende la temperatura a un tope de 45°C, considerando que es necesario dejar un 10% adicional de espacio como rango de confianza?

Texto de Física (173
