Solución — Página 196

Fisica 2° · 2024

Ejercicio 1

En una región del espacio hay un campo magnético generado artificialmente cuyo módulo varía con el tiempo según $B(t)=t^{2}-4t\ [\text{T}]$ . Sobre esa región se coloca una espira de área $S=0,17\ \text{m}^{2}$ , con el campo perpendicular a su plano.

Parte 1.a

Diagrama de la situación. Se dibuja un eje perpendicular a la espira (dirección del vector área $\vec{S}$ ); el campo $\vec{B}$ es paralelo a $\vec{S}$ (perpendicular al plano de la espira), por lo que el ángulo entre ambos es $\theta=0^{\circ}$ y $\cos\theta=1$ .

flowchart LR
  A["Espir circular de área S = 0,17 m²"] -->|plano perpendicular| B["B(t) = t² − 4t  [T]  (campo uniforme en la región)"]
  B -->|dirección perpendicular al plano| C["Vector área S, paralelo a B → θ = 0°"]

Parte 1.b

Flujo magnético: $\Phi_{B}=\vec{B}\cdot\vec{S}=B S\cos\theta$ . Con $\theta=0^{\circ}$ : $\cos 0^{\circ}=1$ .
Sustitución: $\Phi_{B}(t)=\left(t^{2}-4t\right)(0,17)$ .
Desarrollo: $\Phi_{B}(t)=0,17t^{2}-0,68t$ .

Respuesta

$\Phi_{B}(t)=0,17t^{2}-0,68t\ [\text{Wb}]$ .

Parte 1.c

Ley de Faraday: $\varepsilon=-\dfrac{d\Phi_{B}}{dt}$ .
Derivada de la función hallada: $\dfrac{d\Phi_{B}}{dt}=\dfrac{d}{dt}\left(0,17t^{2}-0,68t\right)=0,34t-0,68$ .
F.e.m inducida: $\varepsilon(t)=-(0,34t-0,68)$ .

Respuesta

$\varepsilon(t)=0,68-0,34t\ [\text{V}]$ . El signo negativo expresa, por la ley de Lenz, que la f.e.m se opone al cambio de flujo.

Parte 1.d

Evaluamos en $t=0,15\ \text{s}$ : $B= (0,15)^{2}-4(0,15)=0,0225-0,6=-0,5775\ \text{T}$ .
Flujo: $\Phi_{B}=B\cdot S=(-0,5775)(0,17)=-0,098175\ \text{Wb}$ .
F.e.m: $\varepsilon=0,68-0,34(0,15)=0,68-0,051=0,629\ \text{V}$ .

Respuesta

$\Phi_{B}\approx-9,82\times10^{-2}\ \text{Wb}$ y $\varepsilon\approx0,63\ \text{V}$ .

Ejercicio 2

— CASO 1

Un solenoide de diámetro $d=2,5\ \text{cm}$ y largo $L=30\ \text{cm}$ tiene $N=300$ vueltas y transporta aproximadamente $I=12\ \text{A}$ (Serway, 2008).

Conversión de unidades: $d=2,5\ \text{cm}=2,5\times10^{-2}\ \text{m}\Rightarrow r=1,25\ \text{cm}=1,25\times10^{-2}\ \text{m}$ ; $L=30\ \text{cm}=0,30\ \text{m}$ .
Longitud de unión: $n=\dfrac{N}{L}=\dfrac{300}{0,30}=1000\ \text{vueltas/m}$ .
Campo interior del solenoide ideal: $B=\mu_{0}nI=(4\pi\times10^{-7})(1000)(12)$ .
$B=4\pi\times12\times10^{-4}=48\pi\times10^{-4}\approx1,51\times10^{-2}\ \text{T}$ .
Área de la sección: $S=\pi r^{2}=\pi(1,25\times10^{-2})^{2}\approx4,91\times10^{-4}\ \text{m}^{2}$ .
Flujo por vuelta: $\Phi_{1}=BS=(1,51\times10^{-2})(4,91\times10^{-4})\approx7,4\times10^{-6}\ \text{Wb}$ .
Flujo total atravesado por las $N$ vueltas: $\Phi_{tot}=N\Phi_{1}=300(7,4\times10^{-6})\approx2,2\times10^{-3}\ \text{Wb}$ .

Respuesta

$B\approx1,51\times10^{-2}\ \text{T}=15,1\ \text{mT}$ ; $\Phi_{1}\approx7,4\ \mu\text{Wb}$ y $\Phi_{tot}\approx2,2\times10^{-3}\ \text{Wb}$ . (El Caso 2 no aparece en esta página; se encuentra en la siguiente.)

Contenido de la página

ACTIVIDADES

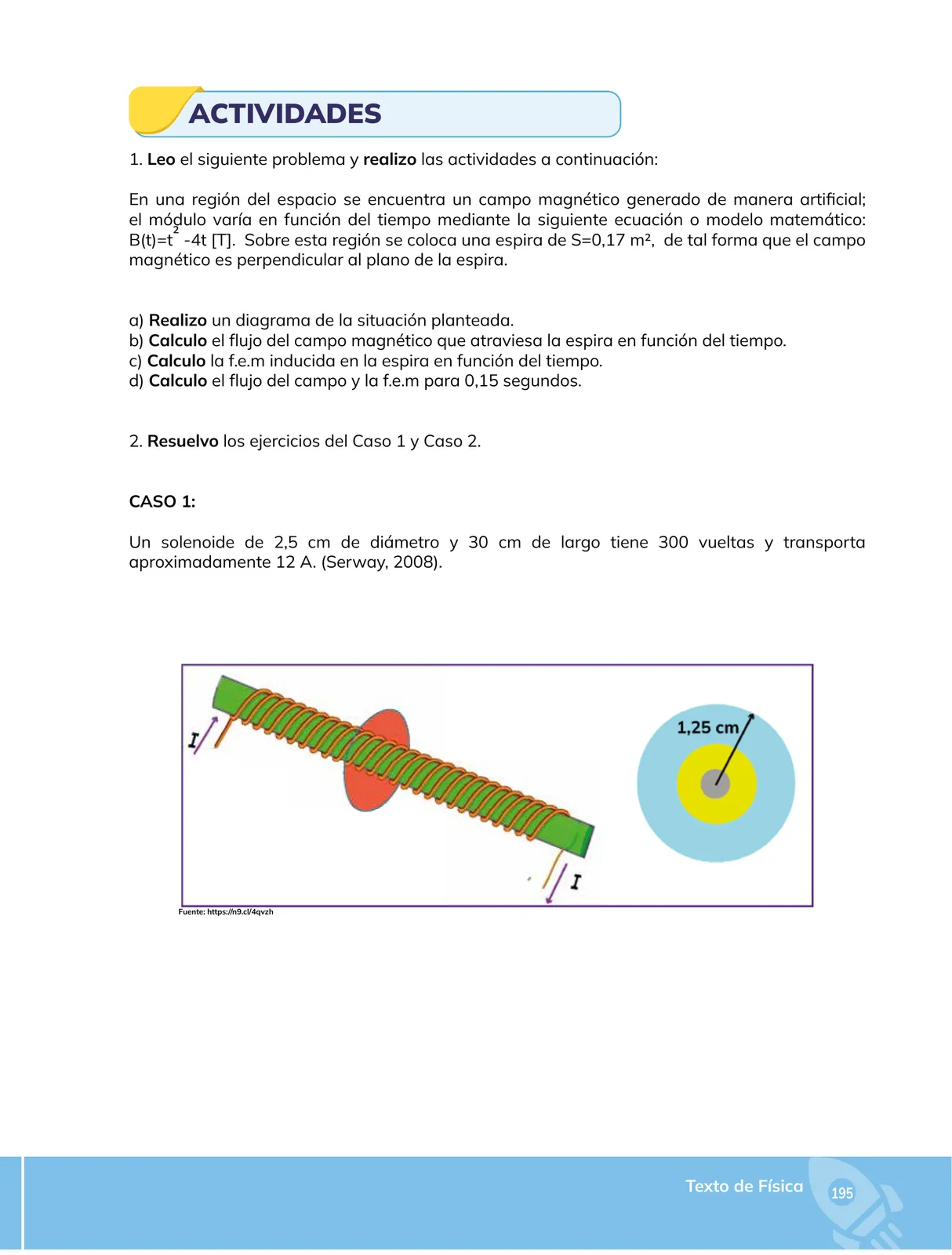

Leo el siguiente problema y realizo las actividades a continuación:
