Infografía: avances de la nanotecnología y su relación con electromagnetismo y mecánica cuántica

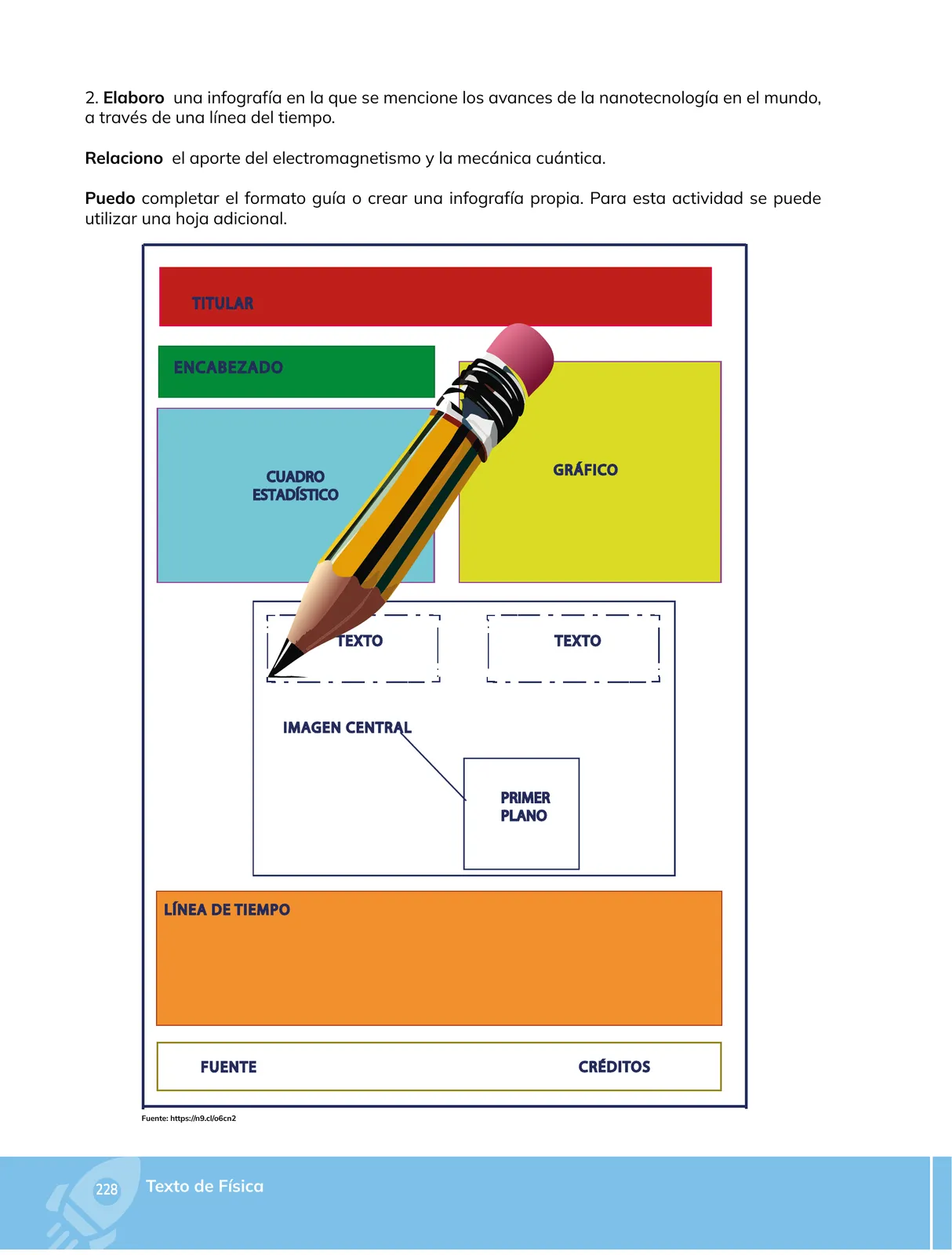

Actividad 2

Elaboro una infografía en la que se mencione los avances de la nanotecnología en el mundo, a través de una línea del tiempo.

Relaciono el aporte del electromagnetismo y la mecánica cuántica.

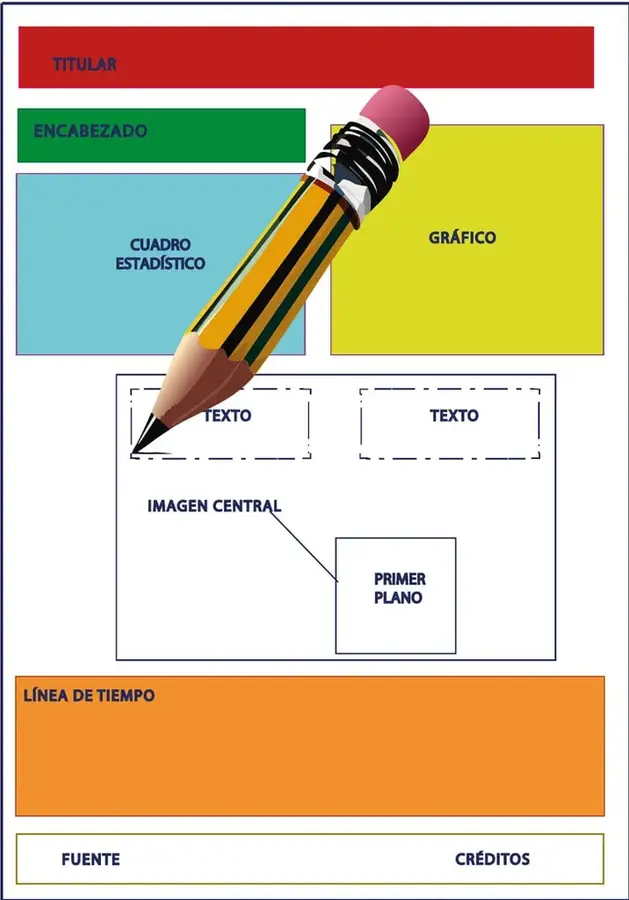

La página ofrece un formato guía (titular, encabezado, cuadro estadístico, gráfico, textos, imagen central con primer plano, línea de tiempo, fuente y créditos) que puede completarse o sustituirse por una infografía propia en hoja adicional.

Contenido sugerido para completar el formato guía

Titular

Nanotecnología: la ingeniería de la escala del nanómetro

Encabezado (párrafo introductorio)

La nanotecnología es el diseño y la manipulación de materiales con dimensiones entre 1 y 100 nanómetros (1 \, \text{nm} = 10^{-9} \, \text{m}). A esta escala las propiedades de la materia cambian porque la relación superficie-volumen es enorme y los efectos cuánticos dominan. Sus avances fueron posibles porque se apoyaron en dos pilares: el electromagnetismo (para observar, medir y mover materia a escala nanométrica) y la mecánica cuántica (para explicar y predecir el comportamiento de los electrones en los nanomateriales).

timeline
    title Avances de la nanotecnología en el mundo
    1959 : Richard Feynman : "Hay espacio abajo" : propone manipular materia átomo a átomo
    1974 : Norio Taniguchi : acuña el término nanotechnology
    1981 : IBM inventa el microscopio de efecto túnel (STM) : se "ve" y se "mueve" átomos individuales
    1985 : Descubrimiento del fullereno C60 : Buckminsterfullereno
    1990 : IBM escribe IBM con 35 átomos de xénon
    2000 : Inicio del programa americano NNII : inversión masiva en nanociencia
    2004 : Aislamiento del grafeno por Geim y Novoselov : Nobel 2010
    2010-2020 : Vacuna mRNA en nanopartículas lipídicas : terapia génica y cáncer
    2020-2030 : Nanosensores, textiles antibacterianos, impresión 3D de nanomateriales

Tabla resumen de hitos:

• Instrumentos de observación: el microscopio de efecto túnel y el de fuerza atómica usan interacciones electromagnéticas (electroestáticas, campo eléctrico entre punta y muestra) para generar imágenes de superficies a escala atómica.
• Litografía y fabricación: haces de electrones o de luz ultravioleta (propiedades electromagnéticas) permiten tallar circuitos con líneas de decenas de nanómetros.
• Transporte de carga: en nanomateriales como el grafeno o las nanotubos de carbono, los electrones se mueven guiados por campos eléctricos y magnéticos; de ahí que la electrónica de estado sólido sea la rama más avanzada de la nanotecnología.
• Nanomateriales magnéticos: nanopartículas magnéticas se emplean en resonancia magnética y en liberación dirigida de fármacos.

Fórmula clave para entender por qué el campo eléctrico domina a escala nanométrica: la fuerza de Coulomb

F = k_e \, \frac{q_1 q_2}{r^2}

Al reducir r (distancias de 10^{-9} \, \text{m}), la fuerza se vuelve enormemente intensa respecto a la masa involucrada, por lo que la manipulación de partículas pequeñas se gobierna esencialmente por campos eléctricos y magnéticos.

• Explica la estabilidad de los nanomateriales: el confinamiento cuántico hace que electrones en partículas de pocos nanómetros solo tomen valores de energía discretos, por eso cambian el color y la conductividad al variar el tamaño de la nanopartícula.
• Efecto túnel: sin mecánica cuántica no se entiende cómo el STM funciona: los electrones atraviesan una barrera de potencial clásicamente imposible, y la corriente túnel depende exponencialmente de la distancia.
• Función de onda y densidad electrónica: los cálculos cuánticos (DFT) predicen propiedades de nuevos materiales antes de sintetizarlos.
• Nuevos dispositivos: diodos de un solo electrón, qubits y sensores cuánticos nacen de esta base.

Energía de confinamiento en una partícula de radio R (aproximación de la caja cuántica):

E_n = \frac{n^2 h^2}{8 m R^2}, \quad n = 1, 2, 3, \dots

Al disminuir R, la energía aumenta: por eso las nanopartículas pequeñas "brillan" con colores distintos a los mismos materiales en volumen.

El electromagnetismo aporta el lenguaje y las herramientas (campo eléctrico, magnetismo, radiación, microscopía) para fabricar y medir a escala nanométrica; la mecánica cuántica aporta la explicación de por qué esos materiales tienen propiedades tan distintas de las de la materia macroscópica. Juntas forman la base de la nanotecnología: sin la mecánica cuántica no se entendería el efecto túnel del STM, y sin el electromagnetismo no existirían los instrumentos ni la electrónica que aplican esa teoría.

flowchart LR
    EM[Electromagnetismo] -->|STM, litografía, campos] NANO[Nanotecnología]
    MQ[Mecánica cuántica] -->|confinamiento, efecto túnel] NANO
    NANO --> APP[Electrónica / Salud / Materiales]

(Los valores son órdenes de magnitud ilustrativos; se recomienda consultar la fuente indicada en el libro.)

Gráfico sugerido: barras horizontales, eje x en millones de USD, eje y con los países anteriores.

• Fuente: https://n9.cl/o6cn2 (indicada en el libro) + bibliografía propia consultada.
• Créditos: nombre del estudiante, curso, institución educativa y año.

Nota sobre la imagen central y el primer plano

La imagen central puede ser un dibujo de la escala comparativa (hoja → cabello → célula → virus → nanopartícula → átomo) y el primer plano puede mostrar, por ejemplo, la punta de un microscopio de efecto túnel interactuando con átomos sobre una superficie.
