Espectroscopia ultrarrápida: dinámica de electrones en grafito con resolución de 13 fs

📄 teoria fisica 🎓 bachillerato · 2° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 232

232 de 274

Anterior Página 232 / 274 Siguiente

Respuesta rápida

13 fs = 1.3×10⁻¹⁴ s; ΔE ≈ ħ/Δt ≈ 0.051 eV ≈ 51 meV; ejes: ±1 eV y ±0.3 Å⁻¹ = ±3.0×10⁹ m⁻¹.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 232

Fisica 2° · 2024

Ejercicio 1

Contenido de la página

Esta página es un texto de divulgación científica (no contiene ejercicios del libro) sobre un experimento de la Universidad de Kiel que filma la dinámica electrónica ultrarrápida en grafito. A continuación se explica el contenido con rigor físico y se convierten las magnitudes al SI.

Ejercicio 1

La resolución temporal del sistema Kiel

El sistema logra una resolución temporal de $13 \, \text{fs}$ . Como $1 \, \text{fs} = 10^{-15} \, \text{s}$ :

Se escribe la escala en segundos: $13 \, \text{fs} = 13 \times 10^{-15} \, \text{s}$ .
En notación científica: $13 \, \text{fs} = 1.3 \times 10^{-14} \, \text{s}$ .
Comparación: en ese tiempo la luz viaja $d = c\Delta t = (3.0 \times 10^{8} \, \text{m/s})(1.3 \times 10^{-14} \, \text{s}) = 3.9 \times 10^{-6} \, \text{m} \approx 3.9 \, \mu\text{m}$ .

Respuesta

$13 \, \text{fs} = 1.3 \times 10^{-14} \, \text{s}$ , una escala en la que la luz avanza apenas $3.9 \, \mu\text{m}$ .

Ejercicio 2

Límite de resolución energética implícito

Por el principio de incertidumbre de tiempo-energía, $\Delta E \, \Delta t \gtrsim \hbar$ , con $\hbar = 6.582 \times 10^{-16} \, \text{eV} \cdot \text{s}$ :

Sustitución: $\Delta E \gtrsim \dfrac{\hbar}{\Delta t} = \dfrac{6.582 \times 10^{-16} \, \text{eV} \cdot \text{s}}{1.3 \times 10^{-14} \, \text{s}}$ .
Cociente: $\Delta E \approx 0.0506 \, \text{eV}$ .

Respuesta

la resolución energética asociada es $\Delta E \approx 5.1 \times 10^{-2} \, \text{eV} \approx 51 \, \text{meV}$ .

Ejercicio 3

Conversión de los ejes de la figura

La figura grafica $E - E_F$ (energía relativa al nivel de Fermi) en electronvoltios y $k_y$ en $\text{\AA}^{-1}$ :

Eje energético: $1 \, \text{eV} = 1.602 \times 10^{-19} \, \text{J}$ , por lo que el rango $-1 \le E-E_F \le 1 \, \text{eV}$ equivale a $\pm 1.602 \times 10^{-19} \, \text{J}$ .
Eje de onda vector: $1 \, \text{\AA}^{-1} = 10^{10} \, \text{m}^{-1}$ , entonces $0.3 \, \text{\AA}^{-1} = 3.0 \times 10^{9} \, \text{m}^{-1}$ .
Con $\hbar = 1.055 \times 10^{-34} \, \text{J} \cdot \text{s}$ , una energía asociada a $k_y = 0.3 \, \text{\AA}^{-1}$ es $E = \frac{\hbar^{2}k^{2}}{2m_e} \approx 2.05 \times 10^{-19} \, \text{J} \approx 1.28 \, \text{eV}$ , magnitud coherente con el rango mostrado.

Respuesta

los ejes cubren $\pm 1 \, \text{eV}$ en energía y $\pm 0.3 \, \text{\AA}^{-1} = \pm 3.0 \times 10^{9} \, \text{m}^{-1}$ en momento transversal.

Ejercicio 4

Interpretación de las tres imágenes (−80 fs, 0 fs, 13 fs)

A $-80 \, \text{fs}$ (antes del pulso): los electrones ocupan estados por debajo de $E_F$ (banda de valencia), con la estructura en forma de "V" característica de las bandas del grafito cerca del punto $K$ de la zona de Brillouin.
A $0 \, \text{fs}$ (llegada del pulso): la luz excita electrones hacia energías $E > E_F$ , apareciendo señal en la región superior del gráfico.
A $13 \, \text{fs}$ después: la redistribución de la intensidad muestra cómo los electrones excitados empiezan a relajarse, difundirse en espacio recíproco y transferir energía a la red mediante scattering electrón-fonón.

Respuesta

la figura registra la excitación electrónica por un pulso de luz y su evolución sub-femtosegundo, confirmando predicciones teóricas de dinámica ultrarrápida.

Ejercicio 5

Ideas clave de los textos de Michael Bauer

Los pulsos de luz extremadamente cortos permiten "filmar" procesos ultrarrápidos en vivo.
Es la primera vez que se confirman experimentalmente las predicciones teóricas para esta escala temporal.
El método futuro permitirá investigar y optimizar el movimiento de electrones agitados por la luz en materiales con propiedades ópticas prometedoras (fotovoltaica, óptica no lineal, electrónica rápida).

Respuesta

el aporte central es observar directamente, por primera vez, procesos electrónicos fundamentales en el grafito con resolución de $13 \, \text{fs}$ .

Contenido de la página

La dinámica electrónica ultrarrápida filmada por primera vez

Resolución temporal del sistema Kiel

La característica especial del sistema Kiel es su resolución temporal extremadamente alta de 13 femtosegundos (1 fs = $10^{-15}$ s). Esto lo convierte en una de las cámaras electrónicas más rápidas del mundo. "Gracias a la extremadamente corta duración de los pulsos de luz utilizados, podemos filmar los procesos ultrarrápidos en vivo. Nuestras investigaciones han demostrado que aquí está ocurriendo una cantidad sorprendente de cosas", explicó Michael Bauer, profesor de dinámica ultrarrápida.

Confirmación de predicciones teóricas

Los experimentos del equipo de investigación de Kiel confirman las predicciones teóricas por primera vez. Permiten una nueva perspectiva sobre un tema de investigación que apenas se ha investigado en esta breve escala de tiempo.

Aplicaciones futuras

"A través de nuestras nuevas posibilidades técnicas, estos procesos complejos y fundamentales se pueden observar directamente por primera vez", dijo Bauer. Este enfoque podría aplicarse en el futuro para investigar y optimizar movimientos ultrarrápidos de electrones agitados por la luz en materiales con propiedades ópticas prometedoras.

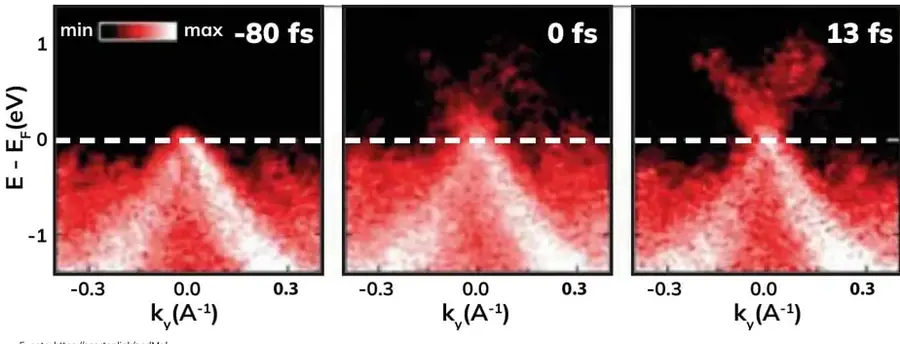

La figura

Tres diagramas de densidad de estados $E - E_F$ (eV) versus $k_y$ ( $\text{\AA}^{-1}$ ) a $-80$ fs, $0$ fs y $13$ fs, en muestras de grafito. Fuente: Physical Review Letters (vía iocortax.link/jndMqk).

Ejemplos resueltos

Convertir los $13 \, \text{fs}$ de resolución del sistema Kiel a segundos y calcular qué distancia recorre la luz en ese tiempo.

$13 \, \text{fs} = 13 \times 10^{-15} \, \text{s} = 1.3 \times 10^{-14} \, \text{s}$ . 2. $d = c\Delta t = (3.0 \times 10^{8})(1.3 \times 10^{-14}) = 3.9 \times 10^{-6} \, \text{m} = 3.9 \, \mu\text{m}$ . Respuesta: $1.3 \times 10^{-14} \, \text{s}$ y $3.9 \, \mu\text{m}$ .

Estimar la resolución energética mínima asociada a una resolución temporal de $13 \, \text{fs}$ .

$\Delta E \gtrsim \hbar/\Delta t = (6.582 \times 10^{-16})/(1.3 \times 10^{-14}) = 0.0506 \, \text{eV} \approx 51 \, \text{meV}$ . Respuesta: $\Delta E \approx 5.1 \times 10^{-2} \, \text{eV}$ .

Tablas (6)

| Magnitud | Valor en el sistema | Equivalencia SI |

|---|---|---|

| Resolución temporal | $13 \, \text{fs}$ | $1.3 \times 10^{-14} \, \text{s}$ |

| Energía (eje vertical) | $\pm 1 \, \text{eV}$ | $\pm 1.602 \times 10^{-19} \, \text{J}$ |

| Momento transversal (eje horizontal) | $\pm 0.3 \, \text{\AA}^{-1}$ | $\pm 3.0 \times 10^{9} \, \text{m}^{-1}$ |

| Distancia que recorre la luz en 13 fs | — | $3.9 \times 10^{-6} \, \text{m} = 3.9 \, \mu\text{m}$ |

Diagrama

timeline
    title Evolución temporal de la excitación electrónica en grafito
    -80 fs : Electrones en banda de valencia (E < E_F) : Estructura en V del grafito
     0 fs  : Llegada del pulso de luz : Excitación de electrones a E > E_F
    13 fs  : Relajación en curso : Redistribución en k_y y transferencia a fonones

Fórmulas y ecuaciones

$\Delta E \gtrsim \hbar / \Delta t$ (incertidumbre tiempo-energía)

$E = \hbar^{2}k^{2}/(2m_e)$ (energía cinética de un electrón de vector de onda $k$ )

13 $\$ , $\text{fs}$ = 13 $\times$ $10^{-15}$ $\$ , $\text{s}$ = 1.3 $\times$ $10^{-14}$ $\$ , $\text{s}$

d = $c\Delta$ t = (3.0 $\times$ $10^{8}$ $\$ , $\text{m/s}$ )(1.3 $\times$ $10^{-14}$ $\$ , $\text{s}$ ) = 3.9 $\times$ $10^{-6}$ $\$ , $\text{m}$

$\Delta$ E $\gtrsim$ $\frac{\hbar}{\Delta t}$

$\hbar$ = 6.582 $\times$ $10^{-16}$ $\$ , $\text{eV}$ $\cdot$ $\text{s}$

1 $\$ , $\text{eV}$ = 1.602 $\times$ $10^{-19}$ $\$ , $\text{J}$

1 $\$ , $\text{\AA}@@MATH_0@@^{-1}$

E = $\frac{\hbar^{2}k^{2}}{2m_e}$

Glosario (6)

Femtosegundo (fs): Unidad de tiempo igual a $10^{-15}$ s; escala propia de los movimientos de los electrones en sólidos.
Resolución temporal: Intervalo mínimo de tiempo que un instrumento puede distinguir para registrar un fenómeno.
Nivel de Fermi ($E_F$): Energía máxima que ocupan los electrones en un metal a temperatura $T=0$; separa bandas ocupadas de vacías.
Vector de onda ($k$): Magnitud asociada al momento del electrón en un cristal, medida en $\text{\AA}^{-1}$.
Pulso de luz ultrarrápido: Destello de luz de duración muy corta (fs) que excita los electrones de un material.
Relajación electrón-fonón: Proceso por el cual los electrones excitados transfieren energía a las vibraciones de la red cristalina.

Preguntas para practicar

¿Por qué es tan importante lograr una resolución de 13 femtosegundos para estudiar los electrones del grafito?

Los electrones excitados por la luz en un metal o semiconductor se redistribuyen y comienzan a relajarse transfiriendo energía a la red mediante fonones en una escala de 10–100 fs. Con una cámara de 13 fs es posible capturar esos instantes, antes de que la dinámica se difumine, lo que permite comparar directamente la evolución experimental con las predicciones de la teoría de bandas y la mecánica cuántica.

Interpreta qué diferencia observas entre las imágenes tomadas a −80 fs, 0 fs y 13 fs.

A −80 fs la señal se concentra por debajo de $E_F$, en la banda de valencia, con la estructura en V característica del grafito. A 0 fs aparece intensidad por encima de $E_F$, indicando que el pulso de luz ha promovido electrones a estados vacíos. A 13 fs la señal superior se ha extendido y debilitado, lo que refleja el inicio de la relajación de los electrones excitados por scattering con fonones.

Temas y conceptos clave

Dinámica ultrarrápida de electronesEspectroscopia con pulsos de femtosegundosEstructura de bandas del grafitoRelajación electrónica y scattering electrón-fonónFemtosegundo (fs)Resolución temporalNivel de Fermi $E_F$Vector de onda $k_y$Pulso de luz ultrarrápidoDistribución de energía electrónica

Fuentes y referencias

Physical Review Letters (artículo de la colaboración de la Universidad de Kiel)
iocortax.link/jndMqk (enlace de la figura)

¿Te fue útil esta página?

Figuras de la página (1)

Tres paneles de densidad electrónica $E-E_F$ (eV) versus $k_y$ ($\text{\AA}^{-1}$) del grafito a $-80$ fs, $0$ fs y $13$ fs; escala de color de intensidad mínima a máxima (negro a rojo/blanco), con línea discontinua en $E-E_F=0$ que marca el nivel de Fermi. Fuente: Physical Review Letters. — Figura 1 image

Preguntas que la gente también hace

¿Qué significa que una cámara electrónica tenga resolución temporal de 13 femtosegundos?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se relaciona la duración de un pulso de luz con la resolución energética de un experimento?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué muestran los diagramas de banda de energía versus momento en la dinámica del grafito?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Notación científica y prefijos métricos (femto, pico, nano, micro)
• Conversión de unidades de energía (J a eV) y de longitud (Å a m)
• Noción de nivel de Fermi y estructura de bandas
• Concepto de momento ondulatorio o vector de onda k

Siguiente tema sugerido

Resolución de ejercicios sobre la página 233 del texto de física, continuando el tema de dinámica electrónica o propiedades de los materiales.

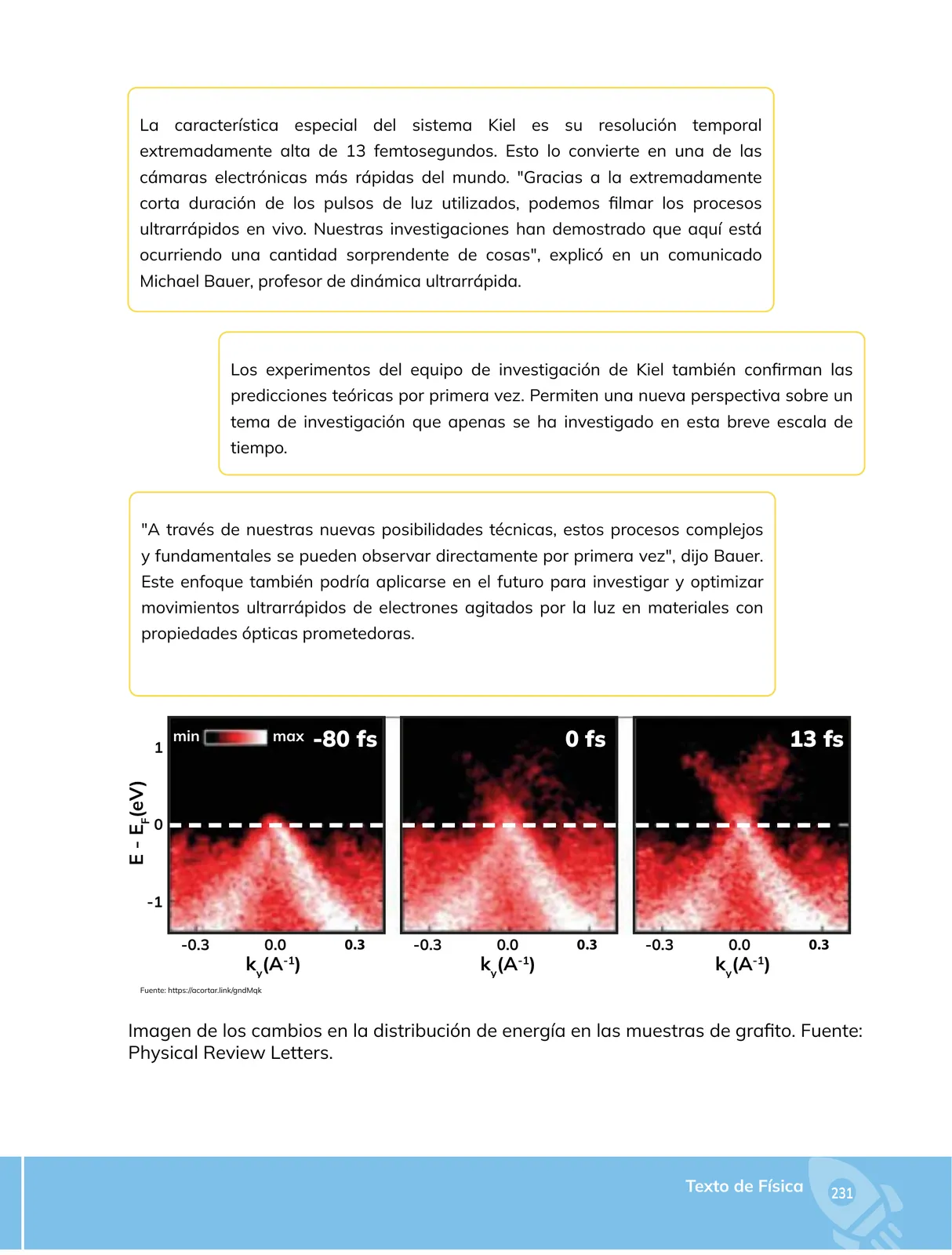

📝 Transcripción de la página (texto seleccionable) 1330 caracteres

La característica especial del sistema Kiel es su resolución temporal extremadamente alta de 13 femtosegundos. Esto lo convierte en una de las cámaras electrónicas más rápidas del mundo. "Gracias a la extremadamente corta duración de los pulsos de luz utilizados, podemos filmar los procesos ultrarrápidos en vivo. Nuestras investigaciones han demostrado que aquí está ocurriendo una cantidad sorprendente de cosas", explicó en un comunicado Michael Bauer, profesor de dinámica ultrarrápida.

XL y

Los experimentos del equipo de investigación de Kiel también confirman las predicciones teóricas por primera vez. Permiten una nueva perspectiva sobre un tema de investigación que apenas se ha investigado en esta breve escala de tiempo.

"A través de nuestras nuevas posibilidades técnicas, estos procesos complejos y fundamentales se pueden observar directamente por primera vez", dijo Bauer. Este enfoque también podría aplicarse en el futuro para investigar y optimizar movimientos ultrarrápidos de electrones agitados por la luz en materiales con propiedades ópticas prometedoras.

r GC

E - E.(eV)

-0.3 0.0 0.3 -0.3 0.0 0.3 -0.3 0.0 0.3 k,(A=) k,(A=) k,(A=)

Fuente: https:/lacortar.link/gndMok

Imagen de los cambios en la distribución de energía en las muestras de grafito. Fuente: Physical Review Letters.
