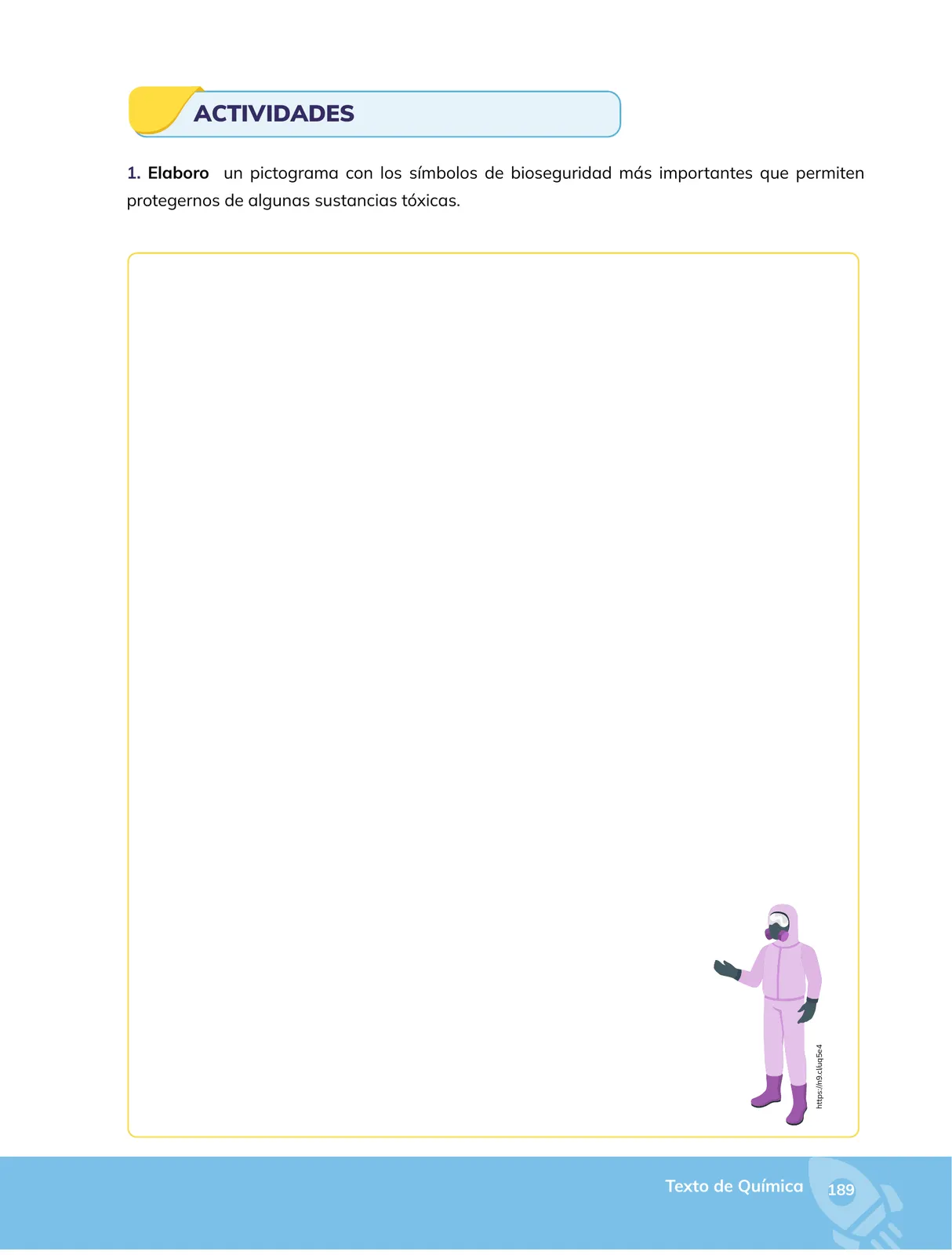

Actividad 1. Elaboro un pictograma con los símbolos de bioseguridad más importantes que permiten protegernos de algunas sustancias tóxicas.
Paso 1. Qué es un pictograma de seguridad
Un pictograma es un dibujo estandarizado acompañado de una leyenda breve, que comunica un riesgo sin depender del idioma. En química se usan principalmente:
- Los pictogramas GHS (Sistema Globalmente Armonizado de la ONU): rombos rojos de borde negro sobre fondo blanco, que advierten una propiedad peligrosa de la sustancia.
- La señalética de EPI y de laboratorio (triángulos amarillos o símbolos azules/blancos) que indica qué protecciones son obligatorias.
Paso 2. Selección de los símbolos de bioseguridad (núcleo del pictograma)
Los nueve pictogramas GHS que protegen frente a sustancias tóxicas son:
| Pictograma | Riesgo que advierte | Ejemplo de sustancia |
|---|---|---|
| Rombro con calavera y tibias | Tóxico agudo (mortal al ingerir, inhalar o en contacto) | Cianuro de sodio, mercurio |
| Rombro con forma de persona y quemadura | Corrosivo | Ácido sulfúrico, hidróxido de sodio |
| Rombro con llama | Combustible / inflamable | Éter, alcohol, benceno |
| Rombro con llamas sobre un círculo | Oxidante | Peróxido de hidrógeno, permanganato de potasio |
| Rombro con cilindro de gas | Gases bajo presión | Oxígeno, nitrógeno líquido |
| Rombro con cilindro de gas (alternativo) / llama y cilindro | Gas inflamable / aerosoles | Propano, butano |
| Rombro con una persona con explosión | Explosivo | Trinitrotolueno (TNT), clorato de potasio |
| Rombro con signo de exclamación | Peligro para la salud (irritante, sensibilizante, tóxico a largo plazo) | Formaldehído, anilina |
| Rombro con planta y pez muerto | Peligro ambiental | Compuestos halogenados |
Paso 3. Complemento con protecciones individuales (EPI)
Al pictograma se agregan los símbolos de EPI obligatorios ante sustancias tóxicas:
- Gafas de seguridad / careta: protección ocular contra salpicaduras y vapores.
- Guantes de nitrilo o butilo: protección de la piel frente a corrosivos y solventes.
- Mascarilla con filtro (cartucho) o respirador: protección respiratoria frente a vapores y polvos tóxicos.
- Bata larga y delantal plástico: protección de la piel y la ropa.
- Zapato cerrado: protección de los pies.
Paso 4. Estructura del pictograma final (según la etiqueta GHS)
Todo pictograma de sustancias tóxicas debe contener, en este orden:
- Pictograma (rombo de GHS y/o símbolo de EPI).
- Palabra de advertencia: «Peligro» para los de mayor gravedad, «Advertencia» para los menores.
- Frases de indicación del peligro (H): por ejemplo \text{H300} (mortal si se ingiere), \text{H311} (tóxico en contacto con la piel), \text{H330} (mortal si se inhala), \text{H314} (provoca quemaduras graves), \text{H410} (muy tóxico para los organismos acuáticos).
- Consejos de prudencia (P): \text{P280} (llevar guantes/ropa de protección/gafas), \text{P301+P310} (si se ingiere: llamar de inmediato al centro de toxicología), \text{P305+P351+P338} (si hay contacto con los ojos: enjuagar y consultar al médico).
- Nombre, composición y datos de la sustancia.
- Nombre y teléfono del responsable y la leyenda «Ficha de Datos de Seguridad (FDS) disponible».
Paso 5. Redacción de la leyenda del pictograma
Se sugiere esta leyenda textual para el dibujo:
⚠ SUSTANCIAS TÓXICAS — RIESGO PARA LA SALUD Lea la etiqueta. No coma ni beba en el laboratorio. Use guantes, gafas de seguridad y mascarilla. En caso de contacto: enjuague con abundante agua y consulte de inmediato a un médico. Mantenga las sustancias tóxicas en un gabinete ventilado, debidamente rotuladas.
Paso 6. Verificación del trabajo
Un pictograma correcto cumple tres condiciones: (i) usa símbolos estandarizados (rombos GHS, triángulos de precaución y pictogramas ISO 7010), (ii) es legible de lejos y no depende del idioma, (iii) asocia cada sustancia tóxica del laboratorio con su pictograma correspondiente.
el pictograma elaborado debe incluir los nueve símbolos GHS (sustancia tóxica aguda, corrosivo, inflamable, oxidante, gases bajo presión, explosivo, peligro para la salud y peligro ambiental) junto con los EPI obligatorios (gafas, guantes, mascarilla y bata), la palabra de advertencia, las frases H y P y la ficha de datos de seguridad.
