Respuesta rápida

Átomo con núcleo (protones +, neutrones 0) y electrones (−) en las capas. En el átomo neutro: número de protones = número de electrones, cargas que se cancelan.

📚 exercise biologia ⭐ Dificultad 1/5 ⏱ 2 min lectura

Solución — Página 14

Biologia 3° · 2024

Ejercicio 2

Dibujo un átomo con sus partes e identifico las partículas subatómicas y las cargas eléctricas.

El átomo se representa con dos zonas principales: el núcleo (centro) y la nube de electrones (zona externa).
En el núcleo se ubican los protones (carga positiva, $+$ ) y los neutrones (sin carga, $0$ ), juntos forman los nucleones.
Alrededor del núcleo, en niveles o capas, giran los electrones (carga negativa, $-$ ).
En un átomo neutro el número de protones es igual al número de electrones: $Z = N_{p} = N_{e}$ , por lo que las cargas se cancelan: $(+Z) + (-Z) = 0$ .
Masa aproximada: el protón y el neutrone tienen masa $≈ 1 × 10^{-27} × ≈ 1 × 10^{-27}\,\text{kg}$ ; el electrón tiene una masa $≈ 9 × 10^{-31}\,\text{kg}$ , unas 1836 veces menor que la del protón.
Cargas: protón $= +1.6 × 10^{-19}\,\text{C}$ , electrón $= -1.6 × 10^{-19}\,\text{C}$ , neutrón $= 0\,\text{C}$ .
Para el ejemplo se usa el átomo de helio ( $Z=2$ ): 2 protones y 2 neutrones en el núcleo, 2 electrones en la capa más externa.

Diagrama del átomo dibujado y etiquetado:

graph TB
    subgraph NUC["Núcleo (carga +)"]
        P1["Protón  +"]
        P2["Protón  +"]
        N1["Neutrón  0"]
        N2["Neutrón  0"]
    end
    subgraph CAPA["Nube electrónica (capa K)"]
        E1["Electrón  −"]
        E2["Electrón  −"]
    end
    NUC --> CAPA

Partícula	Símbolo	Carga	Masa aprox.	Ubicación
Protón	$p^{+}$	$+1$ (positiva)	$1.67 × 10^{-27}\,\text{kg}$	Núcleo
Neutrón	$n^{0}$	$0$ (neutra)	$1.67 × 10^{-27}\,\text{kg}$	Núcleo
Electrón	$e^{-}$	$-1$ (negativa)	$9.11 × 10^{-31}\,\text{kg}$	Capas alrededor del núcleo

Respuesta

El átomo dibujado tiene núcleo con $Z$ protones ( $+$ ) y $N$ neutrones ( $0$ ), rodeado por $Z$ electrones ( $-$ ), cuyas cargas se neutralizan.

Contenido de la página

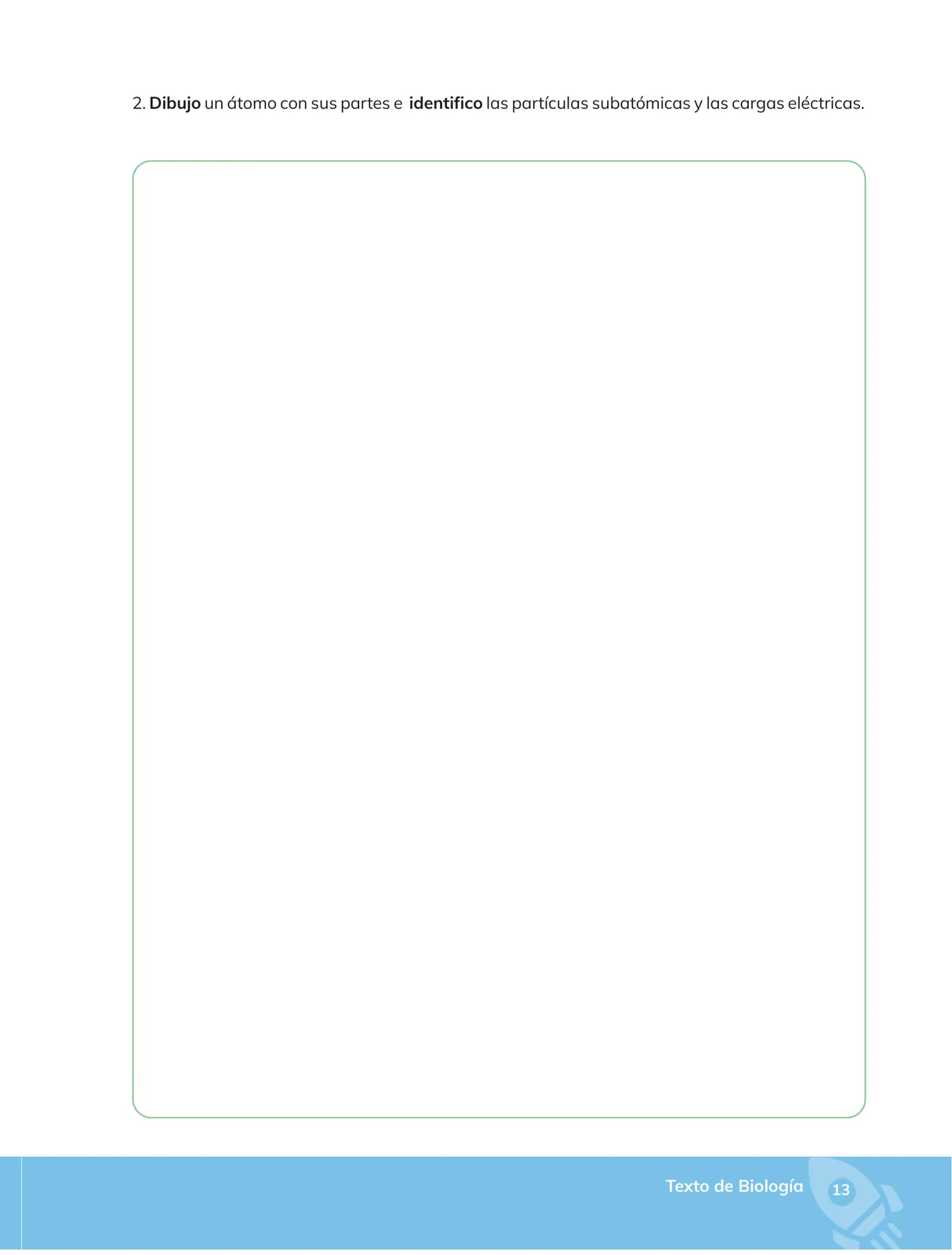

2. Dibujo un átomo con sus partes e identifico las partículas subatómicas y las cargas eléctricas.

(Espacio en blanco para el dibujo del estudiante.)

Ejemplos resueltos

Dibuja un átomo de helio ( $Z=2$ ) e identifica sus partículas y cargas.

Núcleo con 2 protones ( $+$ ) y 2 neutrones ( $0$ ); dos electrones ( $-$ ) en la capa externa. Carga neta: $(+2) + (-2) = 0$ .

Tabla

Partícula	Símbolo	Carga	Ubicación
Protón	$p^{+}$	positiva (+)	núcleo
Neutrón	$n^{0}$	neutra (0)	núcleo
Electrón	$e^{-}$	negativa (−)	capas del átomo

Diagrama

graph TB
    subgraph NUC["Núcleo"]
        P1["Protón +"]
        P2["Protón +"]
        N1["Neutrón 0"]
        N2["Neutrón 0"]
    end
    subgraph CAPA["Capa electrónica"]
        E1["Electrón −"]
        E2["Electrón −"]
    end
    NUC --> CAPA

Fórmulas y ecuaciones

Protón = +1, Neutrón = 0, Electrón = −1

$m_{e}$ $\approx$ $\dfrac{m_{p}}{1836}$

$q_{p}$ = +1.6 $\times$ $10^{-19}\$ , $\text{C}$

$q_{e}$ = -1.6 $\times$ $10^{-19}\$ , $\text{C}$

$q_{n}$ = $0\$ , $\text{C}$

$\text{Átomo neutro: }$ $N_{p}$ = $N_{e}$ $\Rightarrow$ (+Z) + (-Z) = 0

Glosario (5)

Átomo: Partícula más pequeña de un elemento que conserva sus propiedades; está formado por un núcleo y electrones.
Núcleo: Centro del átomo donde se encuentran los protones y los neutrones.
Protón: Partícula subatómica con carga eléctrica positiva, situada en el núcleo.
Neutrón: Partícula subatómica sin carga eléctrica (neutra), situada en el núcleo.
Electrón: Partícula subatómica con carga negativa que orbita alrededor del núcleo.

Preguntas para practicar

¿Por qué se dice que el átomo es eléctricamente neutro?

Porque contiene el mismo número de protones (carga positiva) y electrones (carga negativa); al sumar sus cargas el resultado es cero, de modo que el átomo no presenta carga neta.

¿Qué diferencia hay entre el protón y el neutrón?

Ambos están en el núcleo y tienen masas muy similares, pero el protón tiene carga positiva y el neutrón no tiene carga (es neutro).
