Diseño de un dispositivo con conductores, semiconductores y aislantes

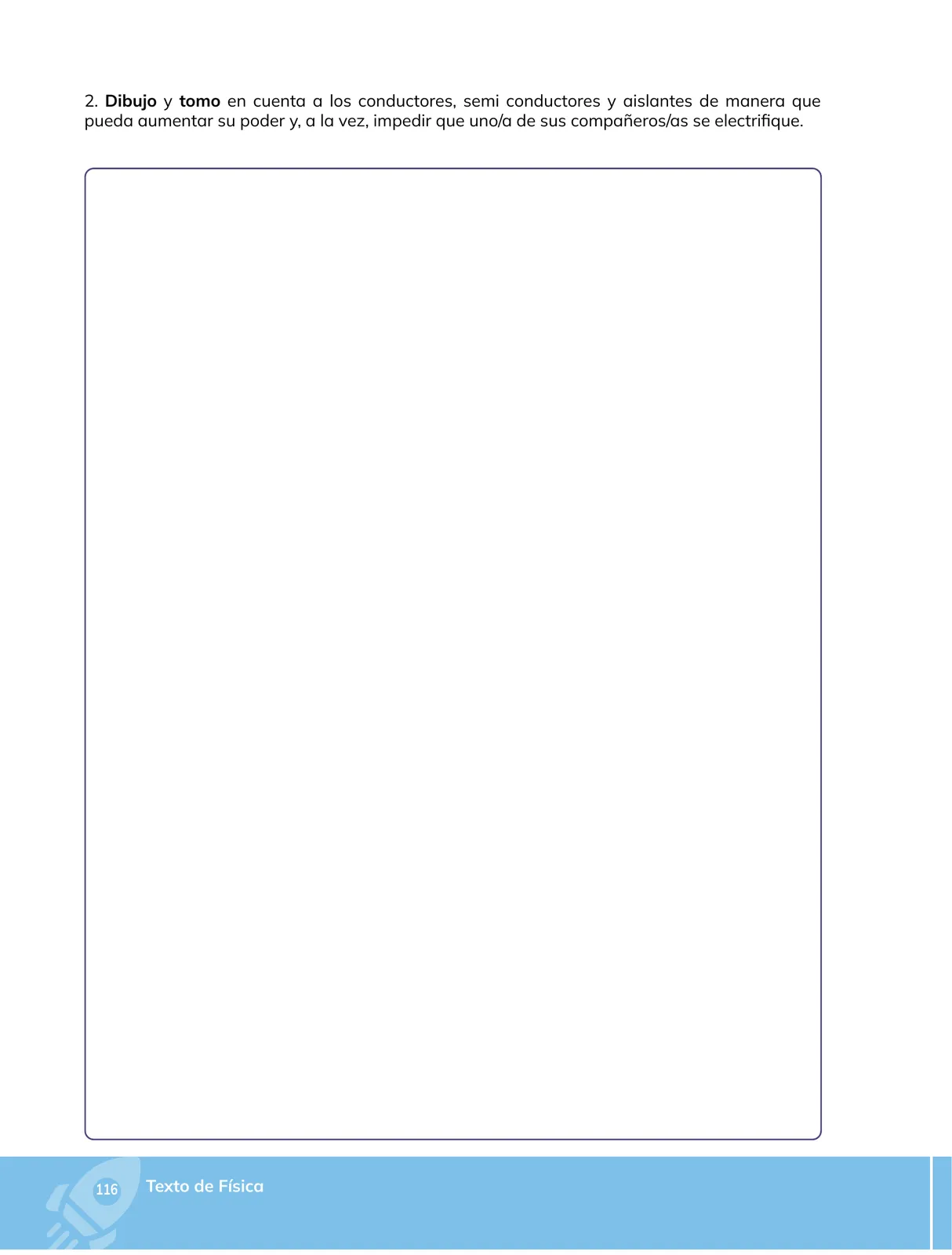

Enunciado: Dibuja y toma en cuenta a los conductores, semiconductores y aislantes de manera que puedas aumentar tu poder y, a la vez, impedir que uno/a de tus compañeros/as se electrifique.

Idea de diseño (orientativa)

1. Conductores (aumentar el poder): se usan piezas metálicas (cobre, aluminio, acero) en el interior del dispositivo, por ejemplo un electrodo superior o una antena, porque sus electrones son libres y permiten que la corriente eléctrica fluya con facilidad. La resistencia de un conductor se modela como

R = \rho \, \frac{L}{A},

donde \rho es la resistividad del material, L la longitud y A el área de la sección. Para que el dispositivo capture o conduzca más energía, se eligen conductores con \rho muy baja (cobre: \rho \approx 1{,}68 \times 10^{-8} \, \Omega \cdot \text{m}) y de gran diámetro (A grande), de modo que R sea mínima.

2. Semiconductores (controlar el poder): se integran componentes como diodos o termistores. Un diodo actúa como válvula: deja pasar la corriente en un solo sentido, evitando que la descarga vaya hacia el cuerpo humano. La ley de Ohm se aplica solo en el modo de conducción:

I = \frac{V}{R},

y en la zona de corte el diodo se comporta como un aislante, con I \approx 0.

3. Aislantes (proteger a los compañeros): el cuerpo del dispositivo se cubre con material aislante (goma, plástico, caucho, madera seca), que posee muy pocos electrones libres; por eso la corriente no se transmite y el potencial eléctrico del exterior se mantiene en valores seguros. La ley de Ohm en un aislante de gran resistencia es

I = \frac{V}{R_{\text{aislante}}}, \quad R_{\text{aislante}} \gg 0 \;\Rightarrow\; I \approx 0.

4. Condición de seguridad: la corriente que atraviesa el cuerpo humano debe ser muy pequeña (del orden de milis o microamperios). Como el cuerpo humano y el aislante forman un circuito en serie, la corriente que llega a la persona es

I_{\text{persona}} = \frac{V}{R_{\text{aislante}} + R_{\text{persona}}} \approx \frac{V}{R_{\text{aislante}}},

de modo que al aumentar R_{\text{aislante}} (capas gruesas de goma) la corriente se reduce hasta hacerse despreciable.

flowchart TD
    A[Energía externa / frotamiento estático] --> B[Conductor interno: antena de cobre y electrodos de aluminio]
    B --> C{Semiconductores: diodos de dirección y termistor de control}
    C -- conducción --> D[Energía almacenada en capacitor interno: aumenta el poder]
    C -- corte --> E[Bloquea el paso de la corriente no deseada]
    D --> F[Capa aislante externa: goma + plástico + caucho]
    E --> F
    F --> G[Compañero seguro: corriente I ~ 0]
    F --> H[Usuario con poder aumentado y protección]

Descripción del dibujo sugerido

• Interior: electrodo metálico superior (conductor, plata o cobre) y batería/capacitor interno para acumular energía.
• Circuito de control: dos diodos de silicio en el tablero interior (semiconductores) que dirigen la energía hacia el dispositivo y bloquean la salida hacia el exterior.
• Exterior: carcasa de goma espuma y polímero plástico (aislantes) de al menos 2 \, \text{cm} de espesor, con guantes de látex para quien lo manipula.
• Resultado: el usuario ve aumentada su energía eléctrica mientras el compañero cercano permanece aislado del circuito y no se electrifica.
