Fuerza magnética sobre un electrón que atraviesa un cinescopio

📄 ejercicios fisica 🎓 bachillerato · 3° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 150

150 de 273

Anterior Página 150 / 273 Siguiente

Respuesta rápida

a) $F \approx 4{,}2 \times 10^{-14} \, \text{N}$ (perpendicular al plano $xy$ ). b) $F = 2{,}4 \times 10^{-14} \, \text{N}$ . c) $\theta = 90^{\circ}$ , con $F_{\max} = 4{,}8 \times 10^{-14} \, \text{N}$ .

📚 exercise fisica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 150

Fisica 3° · 2024

Ejercicio 1

Datos del problema

Carga del electrón: $q = -e$ , con $e = 1{,}60 \times 10^{-19} \, \text{C}$ .
Rapidez del electrón: $v = 10 \times 10^{6} \, \text{m/s} = 1{,}0 \times 10^{7} \, \text{m/s}$ (a lo largo del eje $x$ ).
Campo magnético: $B = 0{,}030 \, \text{T}$ .
El campo y la velocidad están ambos en el plano $xy$ .

La magnitud de la fuerza magnética (fuerza de Lorentz) es:

$F = |q| \, v \, B \, \operatorname{sen} \theta = e \, v \, B \, \operatorname{sen} \theta$

Parte 1.a

Ángulo entre $\vec{v}$ y $\vec{B}$ : $\theta = 60^{\circ}$ , con $\operatorname{sen} 60^{\circ} = \dfrac{\sqrt{3}}{2} \approx 0{,}866$ .

Se sustituyen los valores en la fórmula:

$F = (1{,}60 \times 10^{-19} \, \text{C}) \times (1{,}0 \times 10^{7} \, \text{m/s}) \times (0{,}030 \, \text{T}) \times \operatorname{sen} 60^{\circ}$

Se agrupan los factores numéricos:

$F = (1{,}60 \times 1{,}0 \times 0{,}030) \times 10^{-19} \times 10^{7} \times 0{,}866$

Se calculan los coeficientes y los exponentes por separado:

$1{,}60 \times 1{,}0 \times 0{,}030 = 0{,}048 \quad ; \quad 10^{-19} \times 10^{7} = 10^{-12}$

Entonces:

$F = 0{,}048 \times 10^{-12} \times 0{,}866 \approx 4{,}16 \times 10^{-14} \, \text{N}$

Dirección: $\vec{v} = v\,\hat{i}$ y $\vec{B} = B(\cos 60^{\circ}\,\hat{i} + \operatorname{sen} 60^{\circ}\,\hat{j})$ , por lo que $\vec{v} \times \vec{B} = vB\operatorname{sen} 60^{\circ}\,\hat{k}$ . Como el electrón tiene carga negativa, $\vec{F} = -e\,\vec{v} \times \vec{B}$ , es decir, la fuerza es perpendicular al plano $xy$ , apuntando en la dirección $-z$ .

Respuesta

$F \approx 4{,}2 \times 10^{-14} \, \text{N}$ , perpendicular al plano $xy$ .

Parte 1.b

Ángulo ahora de $\theta = 30^{\circ}$ , con $\operatorname{sen} 30^{\circ} = 0{,}5$ .

Sustitución:

$F = (1{,}60 \times 10^{-19}) \times (1{,}0 \times 10^{7}) \times (0{,}030) \times \operatorname{sen} 30^{\circ}$

Notar que el único factor que cambia respecto al literal a) es $\operatorname{sen}\theta$ :

$F = 4{,}8 \times 10^{-14} \times 0{,}5$

Resultado:

$F = 2{,}4 \times 10^{-14} \, \text{N}$

Respuesta

$F = 2{,}4 \times 10^{-14} \, \text{N}$ , igualmente perpendicular al plano $xy$ .

Parte 1.c

De $F = e\,v\,B\,\operatorname{sen}\theta$ , con $e$ , $v$ y $B$ constantes, la fuerza depende solo del ángulo.
El valor máximo de la función seno es 1, alcanzado cuando $\theta = 90^{\circ}$ (campo magnético perpendicular a la velocidad).
Sustituyendo $\operatorname{sen} 90^{\circ} = 1$ :

$F_{\max} = e\,v\,B = (1{,}60 \times 10^{-19}) \times (1{,}0 \times 10^{7}) \times (0{,}030) = 4{,}8 \times 10^{-14} \, \text{N}$

Respuesta

el ángulo debe ser $\theta = 90^{\circ}$ (campo y velocidad perpendiculares), y la fuerza máxima es $F_{\max} = 4{,}8 \times 10^{-14} \, \text{N}$ .

Contenido de la página

Leo el siguiente planteamiento y realizo las actividades a continuación:

¿Sabías qué?

El cinescopio es un tubo de rayos catódicos y una parte esencial del televisor. Es el encargado de transformar las señales eléctricas en imágenes. Consiste en un tubo que en su parte más ancha contiene una pantalla fluorescente; sobre esta se proyecta un haz de electrones de distintas intensidades que siguen un patrón de movimiento establecido, lo que permite que se forme la imagen.

(Figura: cinescopio con bobina deflectora horizontal, cañón de electrones, rayo de electrones, punto luminoso, bobina deflectora vertical y área de imagen. Fuente: https://h9.cl/2n0we)

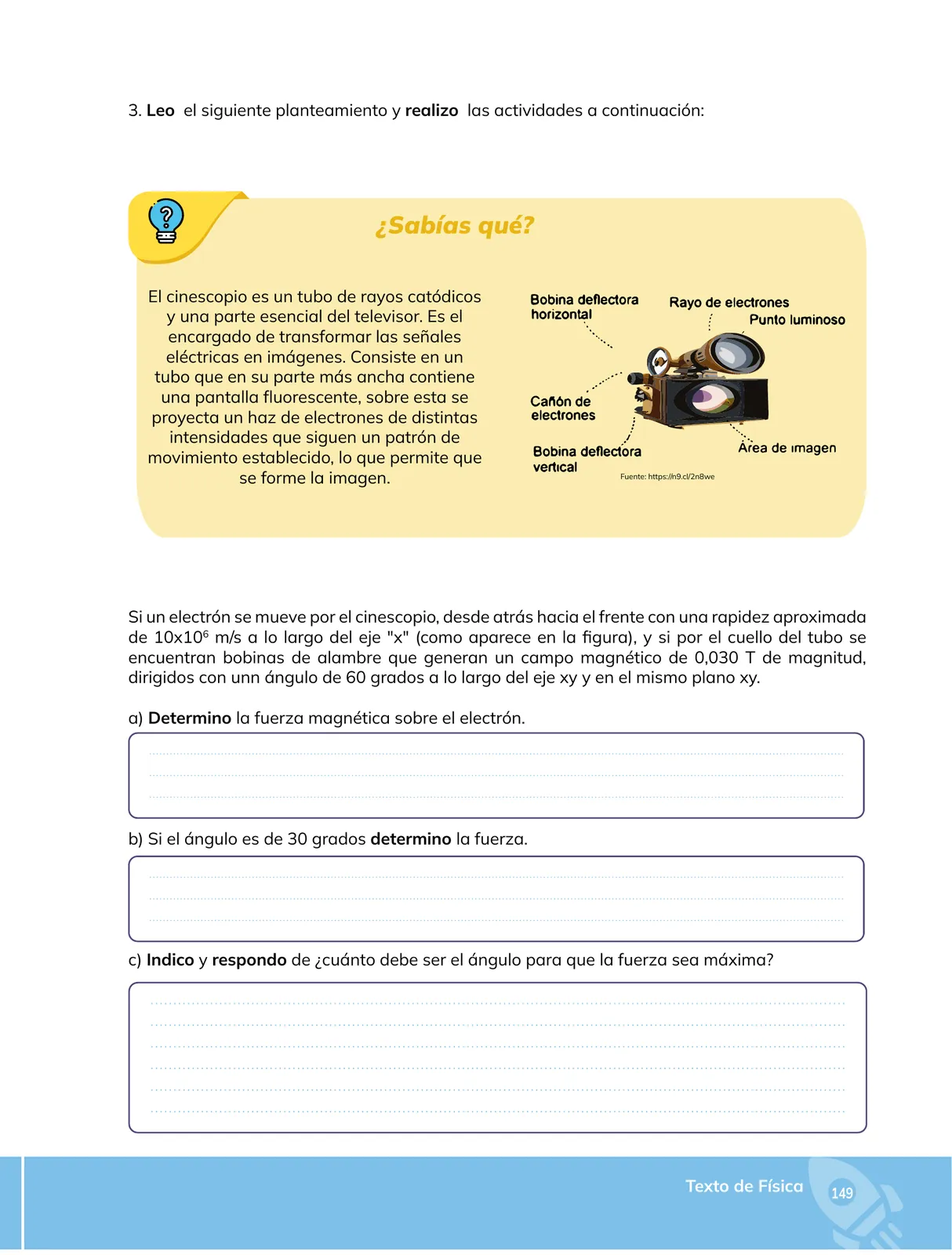

Planteamiento: Si un electrón se mueve por el cinescopio, desde atrás hacia el frente con una rapidez aproximada de $10 \times 10^{6} \, \text{m/s}$ a lo largo del eje "x" (como aparece en la figura), y si por el cuello del tubo se encuentran bobinas de alambre que generan un campo magnético de $0{,}030 \, \text{T}$ de magnitud, dirigidos con un ángulo de 60 grados respecto al eje $x$ , a lo largo del plano $xy$ y en el mismo plano $xy$ .

a) Determino la fuerza magnética sobre el electrón.

b) Si el ángulo es de 30 grados determino la fuerza.

c) Indico y respondo: ¿cuánto debe ser el ángulo para que la fuerza sea máxima?

Tabla

Literal	Ángulo θ	sen θ	Fuerza magnética
a)	60°	0,866 (√3/2)	4,2 × 10⁻¹⁴ N
b)	30°	0,5	2,4 × 10⁻¹⁴ N
c)	90°	1,0	4,8 × 10⁻¹⁴ N (máxima)

Diagrama

flowchart LR
  A[Electrón: v = 1×10⁷ m/s ∥ eje x] --> B[Bobinas deflectoras: B = 0,030 T en plano xy]
  B --> C{Ángulo θ entre v y B}
  C -->|θ = 60°| D[F ≈ 4,2×10⁻¹⁴ N]
  C -->|θ = 30°| E[F = 2,4×10⁻¹⁴ N]
  C -->|θ = 90°| F[F = Fmáx = 4,8×10⁻¹⁴ N]
  D --> G[Fuera del plano xy, dirección −z]
  E --> G
  F --> G

Fórmulas y ecuaciones

F = |q| $\$ , v $\$ , B $\$ , $\operatorname{sen}$ $\theta$

$F_{\max}$ = e $\$ , v $\$ , B \ \ $(\theta$ = $90^{\circ})$

F = |q| $\$ , v $\$ , B $\$ , $\operatorname{sen}$ $\theta$

$\vec{F}$ = $q\,($ $\vec{v}$ $\times$ $\vec{B}$ )

$q_{electrón}$ = -e, $\quad$ e = 1{,}60 $\times$ $10^{-19}$ $\$ , $\text{C}$

$F_{\max}$ = $e\,v\,B$ $\quad$ $\text{cuando}$ $\quad$ $\theta$ = $90^{\circ}$

Glosario (5)

Cinescopio: Tubo de rayos catódicos del televisor que transforma señales eléctricas en imágenes mediante un haz de electrones que se desplaza sobre una pantalla fluorescente.
Fuerza magnética (fuerza de Lorentz): Fuerza que experimenta una carga en movimiento dentro de un campo magnético, de magnitud F = |q|·v·B·sen θ y dirección perpendicular al plano formado por v y B.
Campo magnético (B): Magnitud vectorial que describe el efecto magnético en un punto, medida en teslas (T) en el Sistema Internacional.
Bobina deflectora: Espira de alambre que, al ser recorrida por una corriente, genera el campo magnético que desvía el haz de electrones dentro del cinescopio.
Ángulo entre v y B: Ángulo θ cuyo seno determina qué tanto contribuye el campo magnético a la fuerza sobre la carga en movimiento.

Preguntas para practicar

¿Por qué el cinescopio necesita bobinas deflectoras horizontales y verticales?

Cada juego de bobinas genera un campo magnético que desvía el haz de electrones en una dirección (horizontal o vertical) de acuerdo con la señal recibida. Al combinar ambas desviaciones se logra que el haz recorra toda el área de imagen (barrido), formando así la imagen sobre la pantalla fluorescente.

Temas y conceptos clave

Fuerza magnética (fuerza de Lorentz)Cinescopio y tubo de rayos catódicosDependencia del ángulo en la fuerza magnéticacampo magnéticocarga del electrónángulo entre velocidad y campofuerza máxima magnéticadirección perpendicular al plano de v y B

Fuentes y referencias

https://h9.cl/2n0we (imagen del cinescopio, citada en el recuadro ¿Sabías qué?)

¿Te fue útil esta página?

Preguntas que la gente también hace

¿Qué es la fuerza de Lorentz sobre una carga que se mueve en un campo magnético?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué la fuerza magnética sobre un electrón es máxima cuando el ángulo entre la velocidad y el campo es de 90°?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué ocurre con la trayectoria de un electrón al atravesar un campo magnético perpendicular a su velocidad?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Fuerza magnética sobre una carga: $\vec{F} = q\,\vec{v} \times \vec{B}$ y su magnitud $F = |q|\,v\,B\,\operatorname{sen}\theta$
• Valor absoluto de la carga del electrón: $e = 1{,}60 \times 10^{-19} \, \text{C}$
• Uso de la notación científica y multiplicación de potencias de 10
• Valores del seno para ángulos usuales (30°, 60°, 90°)

Siguiente tema sugerido

Radio y periodo de un electrón que describe un movimiento circular en un campo magnético uniforme ($r = \dfrac{mv}{qB}$).
