Rotor eléctrico: cálculo de parámetros y análisis al aumentar las vueltas

📄 ejercicios fisica 🎓 bachillerato · 3° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 154

154 de 273

Anterior Página 154 / 273 Siguiente

Respuesta rápida

a) $l \approx 18{,}85\,\text{m}$ , $A \approx 1{,}26 \times 10^{-7}\,\text{m}^{2}$ , $R \approx 2{,}52\,\Omega$ , $\mathcal{E} \approx 6\,\text{V}$ , $I \approx 2{,}38\,\text{A}$ , $\tau \approx 28{,}6\,\text{mN}\cdot\text{m}$ . b) Con 100 vueltas más, $l$ , $R$ , $\mathcal{E}$ y el calor producido aumentan proporcionalmente; con la misma tensión, la corriente y el par disminuyen.

📚 exercise fisica ⭐⭐⭐⭐ Dificultad 4/5 ⏱ 5 min lectura

Solución — Página 154

Fisica 3° · 2024

153

Ejercicio 153

Los enunciados corresponden a la continuación de una práctica de laboratorio (motor/rotor de corriente continua). Los datos de la prueba (diámetro del alambre, diámetro del rotor, tensión, campo magnético, vueltas $N$ , etc.) están en la página anterior, que no forma parte de esta imagen; por eso se resuelve el procedimiento completo con símbolos y se aplica un ejemplo numérico ilustrativo de valores típicos.

Parámetros que suelen calcularse en una prueba de rotor:

Vueltas del devanado: $N$
Radio del rotor (donde va el alambre): $r$
Longitud del conductor: $l = N \cdot 2\pi r$
Diámetro del alambre: $d$ y su sección: $A = \dfrac{\pi d^{2}}{4}$
Resistencia del devanado: $R = \rho \dfrac{l}{A}$ , con $\rho$ la resistividad del cobre
Fuerza electromotriz inducida al girar: $\mathcal{E} = N \, B \, A_{v} \, \omega \, \sin(\omega t)$
Corriente del circuito: $I = \dfrac{V - \mathcal{E}}{R}$
Par motor: $\tau = N \, B \, I \, A_{v} \, \sin\theta$

Parte 153.a

— Cálculo de todos los parámetros

Valores ilustrativos de referencia (sustituir por los reales de la prueba):

$N = 200$ vueltas; $r = 1{,}5 \times 10^{-2}\,\text{m}$ ; $d = 0{,}4 \times 10^{-3}\,\text{m}$ ; $\rho = 1{,}68 \times 10^{-8}\,\Omega\cdot\text{m}$ ; $A_{v} = 3{,}0 \times 10^{-4}\,\text{m}^{2}$ (área de la sección del bobinado); $B = 0{,}2\,\text{T}$ ; $\omega = 500\,\text{rad/s}$ ; $V = 12\,\text{V}$ .

Longitud total del alambre: $l = N \cdot 2\pi r = 200 \times 2\pi (1{,}5 \times 10^{-2}) = 200 \times 0{,}0942\,\text{m} \approx 18{,}85\,\text{m}$ .
Sección del alambre: $A = \dfrac{\pi d^{2}}{4} = \dfrac{\pi (0{,}4 \times 10^{-3})^{2}}{4} = 1{,}26 \times 10^{-7}\,\text{m}^{2}$ .
Resistencia del devanado: $R = \rho \dfrac{l}{A} = (1{,}68 \times 10^{-8})\,\dfrac{18{,}85}{1{,}26 \times 10^{-7}} \approx 2{,}52\,\Omega$ .
Fuerza electromotriz inducida (valor máximo, con $\sin(\omega t)=1$ ): $\mathcal{E} = N \, B \, A_{v} \, \omega = 200 \times 0{,}2 \times 3{,}0 \times 10^{-4} \times 500 = 6{,}0\,\text{V}$ .
Corriente en el rotor: $I = \dfrac{V - \mathcal{E}}{R} = \dfrac{12 - 6}{2{,}52} \approx 2{,}38\,\text{A}$ .
Par motor máximo: $\tau = N \, B \, I \, A_{v} = 200 \times 0{,}2 \times 2{,}38 \times 3{,}0 \times 10^{-4} \approx 2{,}86 \times 10^{-2}\,\text{N}\cdot\text{m} = 28{,}6\,\text{mN}\cdot\text{m}$ .
Potencia eléctrica disipada: $P_{J} = I^{2}R = (2{,}38)^{2}(2{,}52) \approx 14{,}3\,\text{W}$ , que se transforma en calor (calentamiento del rotor).
Potencia mecánica entregada: $P_{m} = \mathcal{E} I = 6{,}0 \times 2{,}38 \approx 14{,}3\,\text{W}$ .

Respuesta (a): Con los datos de la prueba se calculan $l$ , $A$ , $R$ , $\mathcal{E}$ , $I$ , $\tau$ y la potencia; en el ejemplo, $l \approx 18{,}85\,\text{m}$ , $R \approx 2{,}52\,\Omega$ , $\mathcal{E} \approx 6\,\text{V}$ , $I \approx 2{,}38\,\text{A}$ y $\tau \approx 28{,}6\,\text{mN}\cdot\text{m}$ .

Parte 153.b

— ¿Qué pasa si se añaden 100 vueltas?

Sea $N' = N + 100 = 300$ vueltas (un $50\%$ más).

Longitud y resistencia: $l' = N' \cdot 2\pi r = 300 \times 0{,}0942 \approx 28{,}27\,\text{m}$ . Como $R = \rho\dfrac{l}{A}$ , con $A$ constante: $R' = 2{,}52 \times \dfrac{300}{200} \approx 3{,}78\,\Omega$ . La resistencia aumenta en el mismo factor que $N$ .
Fuerza electromotriz: $\mathcal{E}' = N' B A_{v}\omega = 6{,}0 \times \dfrac{300}{200} = 9{,}0\,\text{V}$ . La FEM inducida aumenta linealmente con el número de vueltas (cada vuelta adicional corta el flujo magnético una vez más por vuelta y vuelta).

Ejercicio 3

Corriente (si se mantiene $V$ y $\omega$):

$I' = \dfrac{V - \mathcal{E}'}{R'} = \dfrac{12 - 9}{3{,}78} \approx 0{,}79\,\text{A}$ . Como $\mathcal{E}'$ se acerca a $V$ , la corriente disminuye.

Par motor: $\tau' = N' B I' A_{v} = 300 \times 0{,}2 \times 0{,}79 \times 3{,}0 \times 10^{-4} \approx 1{,}42 \times 10^{-2}\,\text{N}\cdot\text{m}$ . Es menor que antes: el aumento de vueltas se ve contrarrestado por la caída de corriente y por la saturación magnética del núcleo.
Análisis general: si la corriente se mantuviera constante (fuente de corriente), $\tau \propto N$ y el par aumentaría en el mismo $50\%$ ; con tensión constante, el aumento de vueltas encarece el circuito y, por consunción de campo y saturación, los beneficios son limitados.
Efectos secundarios: más alambre ⇒ más masa y mayor momento de inercia del rotor (arranque más lento), mayor calentamiento ( $P_J = I^2R$ ) y posible saturación del hierro, lo que hace que $B$ ya no crezca con $N$ .

Respuesta (b): Al añadir 100 vueltas, $l$ , $R$ , $\mathcal{E}$ y la masa del rotor aumentan proporcionalmente a $N$ ; con la misma tensión aplicada, $\mathcal{E}$ se acerca a $V$ , la corriente y el par disminuyen, y el rotor se calienta más. El efecto neto es que más vueltas no siempre implican más fuerza: depende de si se controla la corriente o la tensión.

Contenido de la página

153

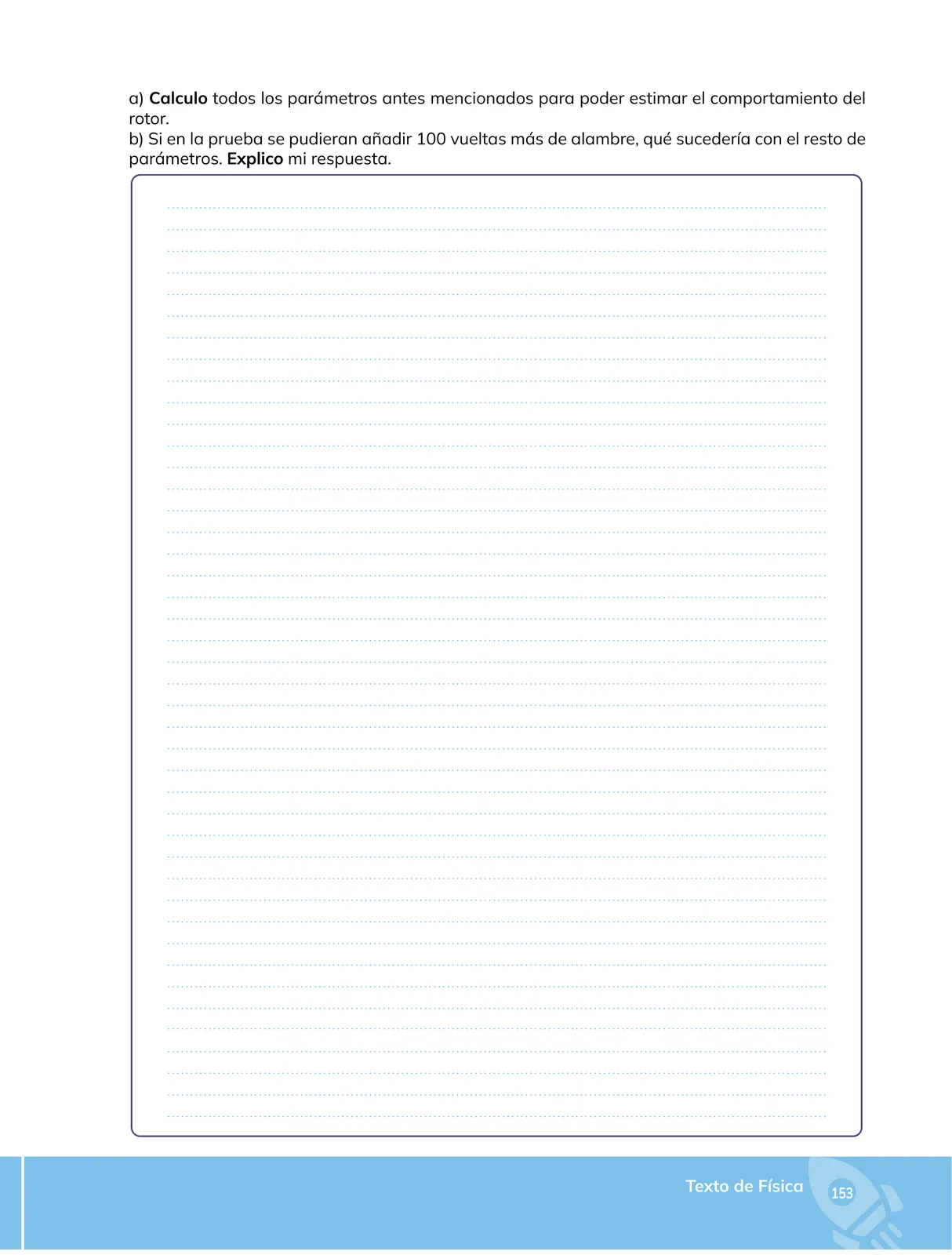

Actividad (continuación de la página anterior)
