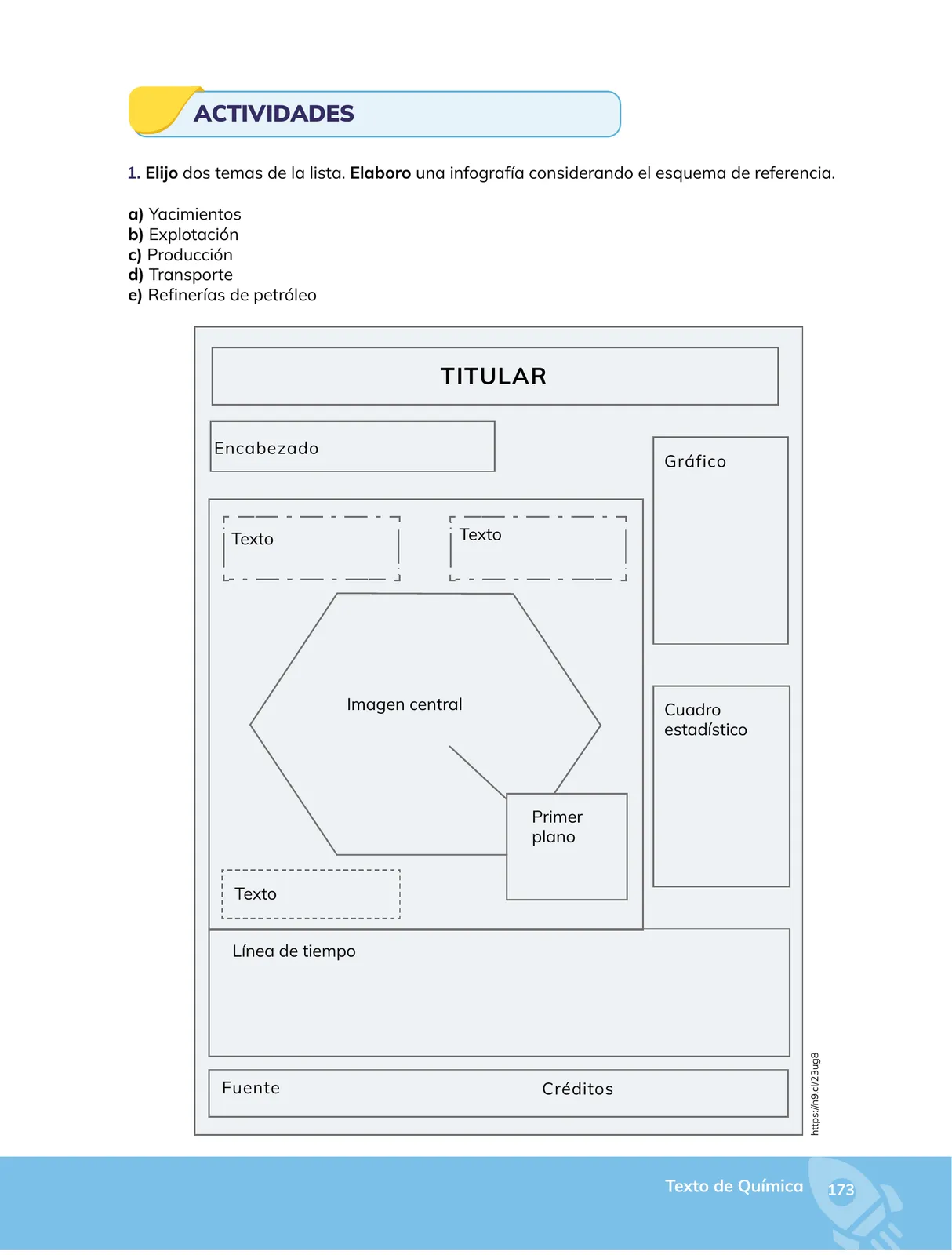

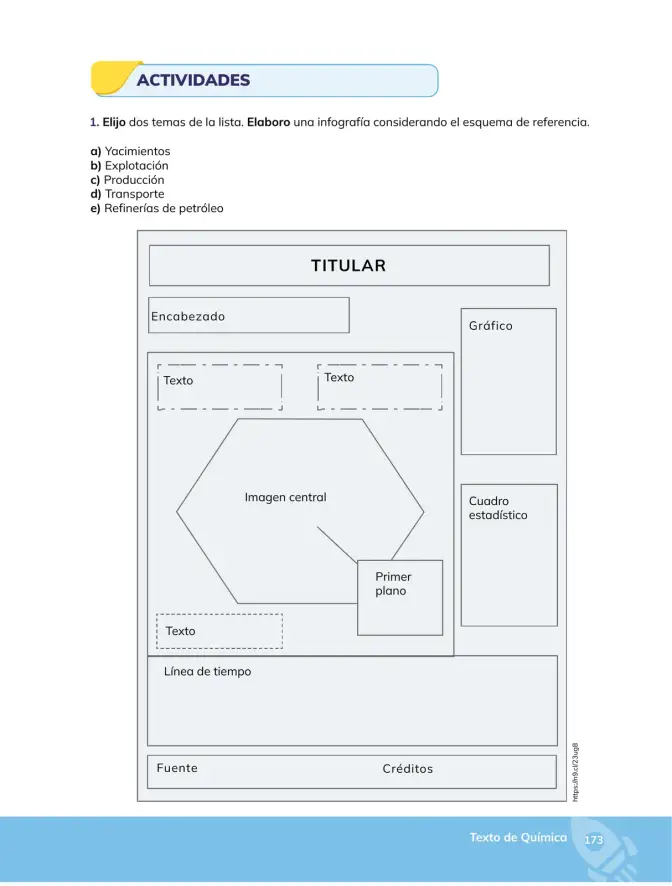

Enunciado: Elijo dos temas de la lista y elaboro una infografía considerando el esquema de referencia:
a) Yacimientos b) Explotación c) Producción d) Transporte e) Refinerías de petróleo
El esquema de referencia exige completar los siguientes espacios: TITULAR, Encabezado, Texto (×3), Imagen central, Primer plano, Gráfico, Cuadro estadístico, Línea de tiempo, Fuente y Créditos.
Paso 1 — Selección de los dos temas
Se eligen dos de los cinco temas propuestos. Aquí se desarrolla uno de cada extremo de la cadena de valor del petróleo:
- a) Yacimientos (etapa de origen/exploración)
- e) Refinerías de petróleo (etapa de transformación industrial)
Respuesta orientativa: elegí los temas a) Yacimientos y e) Refinerías de petróleo.
Paso 2 — Titular y encabezado
Titular: El petróleo: del yacimiento a la refinería Encabezado: El petróleo es una mezcla de hidrocarburos que se forma por la transformación de materia orgánica en rocas sedimentarias, bajo condiciones de presión y temperatura elevadas durante millones de años.
\text{Materia orgánica} + \text{presión} + \text{calor} \xrightarrow{\text{millones de años}} \text{petróleo}
Paso 3 — Textos explicativos (3 cuadros)
Texto 1 — Yacimiento: Un yacimiento es un volumen de roca porosa (reservorio) que contiene hidrocarburos atrapados por una roca impermeable (trampa o roca capping). Se necesitan tres elementos: roca fuente (que generó el petróleo), roca reservorio (porosa y permeable) y roca de sello.
Texto 2 — Explotación: Una vez identificado el yacimiento, se perfora un pozo vertical u horizontal; el fluido asciende por diferencia de presión (pozos productores) o se bombea mediante sistemas de inyección de agua o gas.
Texto 3 — Refinería: En la refinería el crudo se separa por destilación fraccionada según los puntos de ebullición de sus componentes:
T_{\text{gasolina}} < T_{\text{kerosén}} < T_{\text{diésel}} < T_{\text{residuos}}
Se obtienen gas licuado, naftas, gasolinas, querosén, diésel y asfaltos; además, catalización y cracking rompen moléculas grandes para aumentar el rendimiento de combustibles de mayor demanda.
Paso 4 — Imagen central y primer plano
- Imagen central: esquema en corte de un yacimiento, con la roca fuente, la roca reservorio, la roca de sello y el pozo que atraviesa todas las capas.
- Primer plano: la torre de destilación atmosférica de una refinería, mostrando el ingreso del crudo caliente en la parte inferior y la salida escalonada de las fracciones: gas, gasolina, kerosén, diésel y residuos pesados.
flowchart TB
subgraph Y["YACIMIENTO (corte geológico)"]
RS["Roca sello (impermeable)"]
RR["Roca reservorio (porosa y permeable)"]
RF["Roca fuente (origen del petróleo)"]
POZ["Pozo productor"]
RS --> RR --> RF
POZ --- RR
end
Y --> R["REFINERÍA"]
subgraph R["Torre de destilación fraccionada"]
G["Gas licuado"]
N["Naftas y gasolinas"]
K["Kerosén"]
D["Diésel"]
Res["Residuos: asfaltos y coque"]
G --> N --> K --> D --> Res
end
Paso 5 — Gráfico y cuadro estadístico
Gráfico: barras con la composición típica de las fracciones obtenidas en una refinería, expresada en volumen porcentual del crudo procesado.
| Fracción | Temperatura aproximada de salida | Uso principal |
|---|---|---|
| Gas licuado (GLP) | < 40\,^{\circ}\text{C} | Cocina y calefacción |
| Gasolina | 40 - 200\,^{\circ}\text{C} | Combustible de motores |
| Kerosén | 200 - 275\,^{\circ}\text{C} | Aviación y alumbrado |
| Diésel | 275 - 350\,^{\circ}\text{C} | Transporte pesado |
| Residuos | > 350\,^{\circ}\text{C} | Asfalto, combustible pesado |
Cuadro estadístico (Ecuador, cifras de referencia):
| Indicador | Dato de referencia |
|---|---|
| Reservas probadas de petróleo | ≈ 8{,}3 miles de millones de barriles |
| Producción nacional | ≈ 480\,000 barriles/día |
| Refinería de Esmeraldas | Capacidad de procesamiento ≈ 110\,000 barriles/día |
| Refinería de Manta (Pacifico) | En construcción, ≈ 200\,000 barriles/día (proyecto) |
Paso 6 — Línea de tiempo
timeline
title Hitos de la industria petrolera ecuatoriana
1913 : Se encuentra petróleo en la zona de Santa Elena
1919 : Inicia la primera refinería del país, en Guayaquil
1940s-1950s : Se desarrollan campos del oriente: Sacha y Libertador
1970s : Construcción de la Refinería de Esmeraldas
1972-1974 : Ecuador es miembro fundador de la OPEP
Actualidad : Modernización de refinerías y expansión de la Refinería de Manta
Paso 7 — Fuentes y créditos
- Fuente: PETROECUADOR, INEC y textos de Química del nivel BGU (Mendocina/Ministerio de Educación de Ecuador).
- Créditos: Elaborado por [nombre del estudiante], [curso], [año], con fines educativos.
Criterios de evaluación de la infografía
- Incluye los 10 espacios del esquema (titular, encabezado, 3 textos, imagen central, primer plano, gráfico, cuadro estadístico, línea de tiempo, fuente y créditos).
- Los dos temas elegidos están correctamente vinculados entre sí (cadena: yacimiento → explotación → transporte → refinería).
- Los datos cuantitativos tienen fuente y unidad de medida.
- La lectura es clara, con jerarquía visual (titular mayor que texto) y lenguaje químico adecuado.
infografía titulada El petróleo: del yacimiento a la refinería, que desarrolla los temas a) Yacimientos y e) Refinerías de petróleo completando los diez espacios del esquema de referencia.
