Actividad 1

Elaborar un pictograma con los símbolos de bioseguridad más importantes que permiten protegernos de algunas sustancias tóxicas.

Paso 1: Seleccionar los símbolos relevantes

Para sustancias tóxicas se usan principalmente los pictogramas del Sistema Globalmente Armonizado (GHS), que en Ecuador se enmarcan en la Norma Técnica Ecuador NTE INEN-ISO 11014 y en la clasificación de la Resolución de la Autoridad de Regulación y Control Energético y Regulatorio:

Calavera con tibias cruzadas: sustancias tóxicas agudas (señala peligro de envenenamiento al contacto, inhalación o ingestión).
Signo de exclamación: irritación cutánea, daño ocular o toxidad por ingestión en bajas dosis.
Llama: materiales inflamables.
Corrosión: sustancias que producen corrosión en piel, ojos y metal.
Símbolo de medio ambiente (pescado y árbol): toxicidad para el ambiente acuático y flora/fauna.
Cabeza estallando / daño a órganos: toxicidad específica para un órgano (hígado, riñón, sistema nervioso).

Paso 2: Definir la estructura del pictograma

El pictograma GHS estándar es un rombo (romboid) de fondo blanco con banda roja alrededor, con el símbolo negro al centro. Se organiza así:

Título del pictograma en la parte superior.
Tres a seis símbolos, cada uno en su rombo GHS.
Debajo de cada símbolo, una frase de precaución (p. ej., "Use guantes y protección ocular".
Borde decorativo del cartel y nombre de la institución.

Paso 3: Colocar las instrucciones de bioseguridad

A cada símbolo le corresponde una medida de protección:

Símbolo	Peligro	Protección
Calavera cruzada	Tóxico agudo	Guantes, mascarilla, campana de extracción
Exclamación	Irritante	Lentes de seguridad, delantal
Llama	Inflamable	Alejarse de fuentes de ignición, extintor
Corrosión	Corrosivo	Guantes de nitrilo, delantal y careta
Medio ambiente	Toxicidad acuática	Evitar liberaciones al drenaje
Cabeza estallando	Daño a órganos	Uso controlado bajo supervisor

Paso 4: Aplicar el código de colores de bioseguridad

Complementar el pictograma con el código de colores del laboratorio: azul para protección ocular, verde para salidas de emergencia, rojo para sustancias inflamables y amarillo para sustancias tóxicas.

Paso 5: Presentación final

El cartel debe dibujarse en el recuadro de la página, con al menos 6 símbolos GHS, sus frases de precaución y el código de colores. Dibujar los rombos con regla para que queden uniformes.

Respuesta: Cartel con los 6 pictogramas GHS de sustancias tóxicas (calavera, exclamación, llama, corrosión, medio ambiente y daño a órganos), cada uno con su frase de precaución y su código de color.

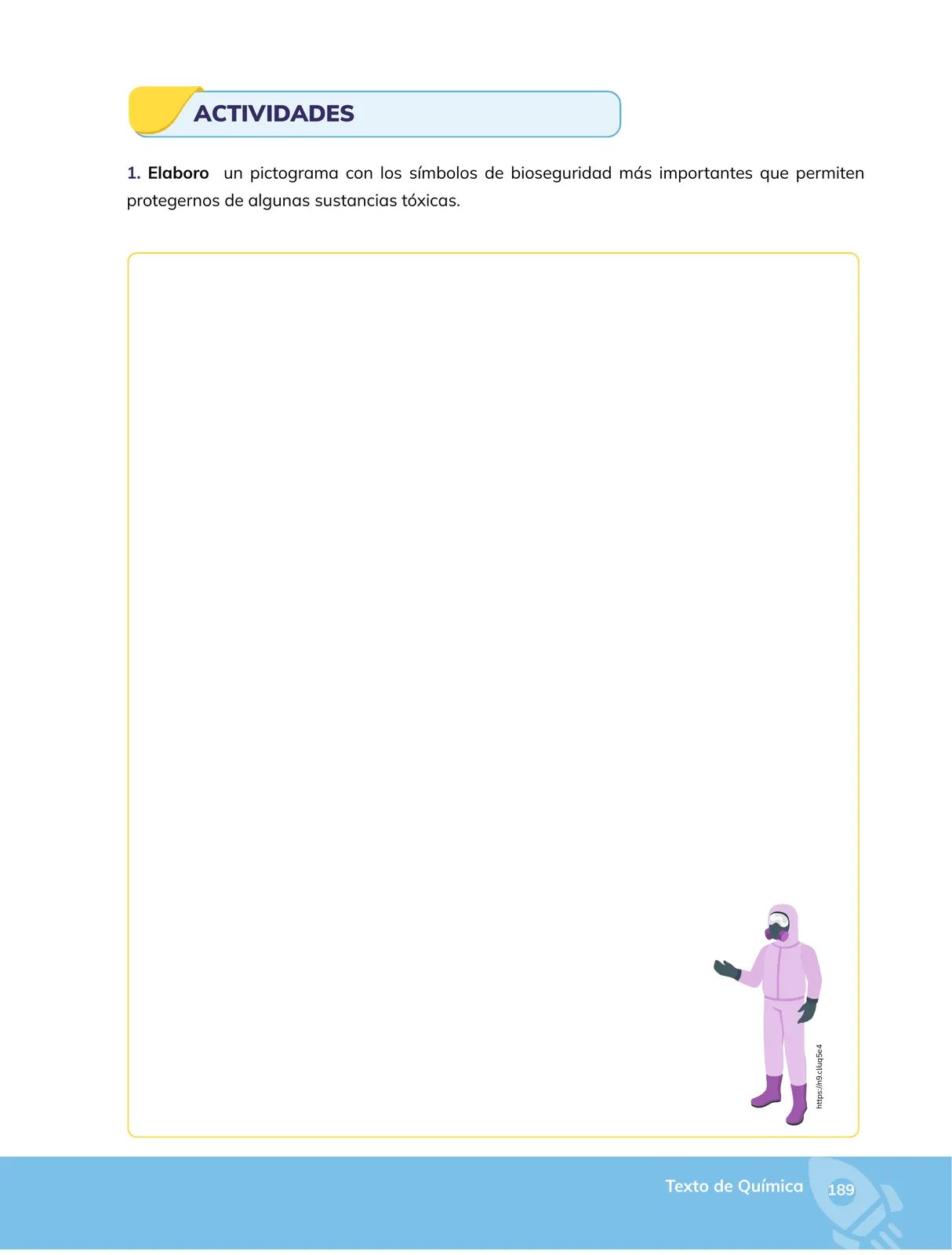

Contenido de la página

ACTIVIDADES

1. Elaboro un pictograma con los símbolos de bioseguridad más importantes que permiten protegernos de algunas sustancias tóxicas.

(Recuadro vacío para el cartel del estudiante.)

Ejemplos resueltos

Elaborar un pictograma con los símbolos de bioseguridad más importantes que permiten protegernos de algunas sustancias tóxicas.

Cartel que incluye 6 rombos GHS de banda roja: calavera con tibias cruzadas (tóxico agudo), exclamación (irritante), llama (inflamable), corrosión (corrosivo), medio ambiente (toxicidad acuática) y cabeza estallando (daño a órganos). Debajo de cada uno se escribe su frase de precaución y se aplica el código de colores de bioseguridad.

Tabla

Símbolo GHS	Peligro asociado	Protección requerida
Calavera con tibias cruzadas	Tóxico agudo	Guantes, mascarilla, campana de extracción
Signo de exclamación	Irritante / daño ocular	Lentes de seguridad, delantal
Llama	Inflamable	Alejarse de ignición, extintor a mano
Corrosión	Corrosivo en piel, ojos y metales	Guantes de nitrilo, careta y delantal
Pescado y árbol	Toxicidad para el ambiente	Evitar vertidos a drenajes
Cabeza estallando	Daño a órganos específicos	Manipulación bajo supervisión

Diagrama

flowchart TD
    A[Pictograma de bioseguridad] --> B[Símbolo de peligro GHS]
    A --> C[Frase de precaución]
    A --> D[Código de colores]
    B --> B1[Calavera: tóxico agudo]
    B --> B2[Exclamación: irritante]
    B --> B3[Llama: inflamable]
    B --> B4[Corrosión: corrosivo]
    B --> B5[Medio ambiente: tóxico acuático]
    B --> B6[Cabeza estallando: daño a órganos]
    C --> C1[Guantes y mascarilla]
    C --> C2[Lentes de seguridad]
    C --> C3[Campana de extracción]
    D --> D1[Rojo: inflamables]
    D --> D2[Amarillo: tóxicos]
    D --> D3[Azul: protección ocular]
    D --> D4[Verde: salidas de emergencia]

Glosario (3)

Pictograma: Imagen o símbolo que comunica un mensaje sin necesidad de palabras, usado en la señalización de peligros químicos.
Bioseguridad: Conjunto de normas y prácticas para prevenir la exposición a agentes peligrosos como sustancias tóxicas, corrosivas o inflamables.
GHS: Sistema Globalmente Armonizado de clasificación y etiquetado de productos químicos, adoptado por Ecuador en la NTE INEN-ISO 11014.

Preguntas para practicar

¿Por qué es importante conocer los símbolos de bioseguridad antes de manipular sustancias tóxicas?

Conocer los símbolos permite reconocer de inmediato el tipo de peligro de un producto químico y aplicar las medidas de protección correctas (guantes, mascarilla, lentes, campana de extracción), evitando accidentes de exposición, inhalación o ingestión.
