Electroscopio, bombilla eléctrica y circuitos eléctricos
Respuesta rápida
El electroscopio detecta cargas eléctricas mediante la separación de sus láminas. La bombilla transforma energía eléctrica en energía lumínica y calórica. En serie, si un elemento falla se interrumpe todo el circuito; en paralelo, los demás elementos continúan funcionando.
Solución — Página 125
Ciencias Naturales 7° · 2025
Electroscopio
El electroscopio tiene dos láminas delgadas de oro o aluminio unidas a una varilla metálica. Cuando la esfera superior entra en contacto con un cuerpo cargado, las láminas reciben cargas del mismo signo y se repelen. La separación entre las láminas permite estimar la cantidad de carga recibida.
Bombilla eléctrica
En una bombilla incandescente, la corriente eléctrica calienta un filamento de tungsteno. Al alcanzar una temperatura muy alta, el filamento entra en incandescencia y emite luz. Por ello, la bombilla transforma la energía eléctrica principalmente en energía lumínica y calórica.
Circuito eléctrico
Un circuito eléctrico es un recorrido cerrado por el que se desplazan las cargas eléctricas. Sus elementos básicos son:
- Generador: pila, batería o fuente de energía que impulsa las cargas.
- Interruptor: controla el paso de la corriente.
- Receptores y otros componentes: lámparas, resistencias, diodos, transistores y circuitos integrados.
Tipos de circuitos
- Circuito en serie: los elementos se conectan uno después de otro. Si un elemento se daña, se interrumpe la corriente de todo el circuito. Un ejemplo son algunos juegos de luces navideñas.
- Circuito en paralelo: los terminales de entrada se conectan entre sí y los terminales de salida también. Si un elemento se daña, los demás pueden continuar funcionando.
Experiencia casera
Para elaborar un electroscopio casero, se debe ingresar al enlace indicado en la página y seguir la guía del profesor. La actividad debe realizarse con materiales seguros y bajo supervisión docente.
Contenido de la página
Electroscopio
Instrumento formado por dos láminas metálicas unidas a una varilla. Las láminas se separan cuando adquieren cargas del mismo signo.
Bombilla eléctrica
La corriente calienta un filamento de tungsteno hasta que emite luz. En este proceso, la energía eléctrica se transforma en energía lumínica y calórica.
Circuitos eléctricos
Son recorridos por donde viajan las cargas eléctricas. Incluyen un generador, un interruptor y otros elementos eléctricos.
Circuito en serie
Los elementos están conectados uno a continuación de otro. La falla de un elemento interrumpe el funcionamiento del circuito completo.
Circuito en paralelo
Los elementos se conectan en ramas independientes. La falla de uno no impide necesariamente el funcionamiento de los demás.
Ejemplos resueltos
Una cadena de luces deja de funcionar cuando una de sus bombillas se quema. ¿Qué tipo de circuito representa?
Si una bombilla dañada interrumpe el paso de la corriente y provoca que las demás dejen de funcionar, los elementos están conectados en serie.
En una instalación, una lámpara continúa encendida aunque otra se dañe. ¿Qué tipo de circuito representa?
Cuando los demás elementos siguen funcionando después de que uno se daña, se trata de un circuito en paralelo.
Tabla
| Característica | Circuito en serie | Circuito en paralelo |
|---|---|---|
| Conexión | Los elementos se conectan uno después de otro. | Los elementos se conectan en ramas independientes. |
| Si un elemento se daña | Se interrumpe la corriente del circuito. | Los demás elementos pueden seguir funcionando. |
| Ejemplo | Juegos de luces navideñas. | Instalaciones eléctricas de una vivienda. |
Glosario (6)
- Electroscopio
- Instrumento que permite detectar la presencia de carga eléctrica mediante la separación de sus láminas.
- Incandescencia
- Emisión de luz producida por un cuerpo que alcanza una temperatura muy elevada.
- Filamento
- Hilo metálico de la bombilla que se calienta y emite luz.
- Generador
- Fuente, como una pila o batería, que impulsa las cargas eléctricas.
- Circuito en serie
- Circuito cuyos elementos están conectados uno después de otro.
- Circuito en paralelo
- Circuito cuyos elementos están conectados en ramas independientes.
Preguntas para practicar
¿Por qué las láminas de un electroscopio se separan cuando reciben carga?
¿Qué transformaciones de energía ocurren en una bombilla incandescente?
¿Qué ventaja tiene un circuito en paralelo frente a uno en serie?
Temas y conceptos clave
Fuentes y referencias
- Enlace indicado en la página: lynk.ec/7n22
Figuras de la página (3)
Preguntas que la gente también hace
¿Cómo funciona un electroscopio?
¿Cuál es la diferencia entre un circuito en serie y uno en paralelo?
¿Qué transformación de energía ocurre en una bombilla?
- • Reconocer formas de energía.
- • Conocer que algunos materiales pueden adquirir carga eléctrica.
- • Identificar los elementos básicos de un circuito.

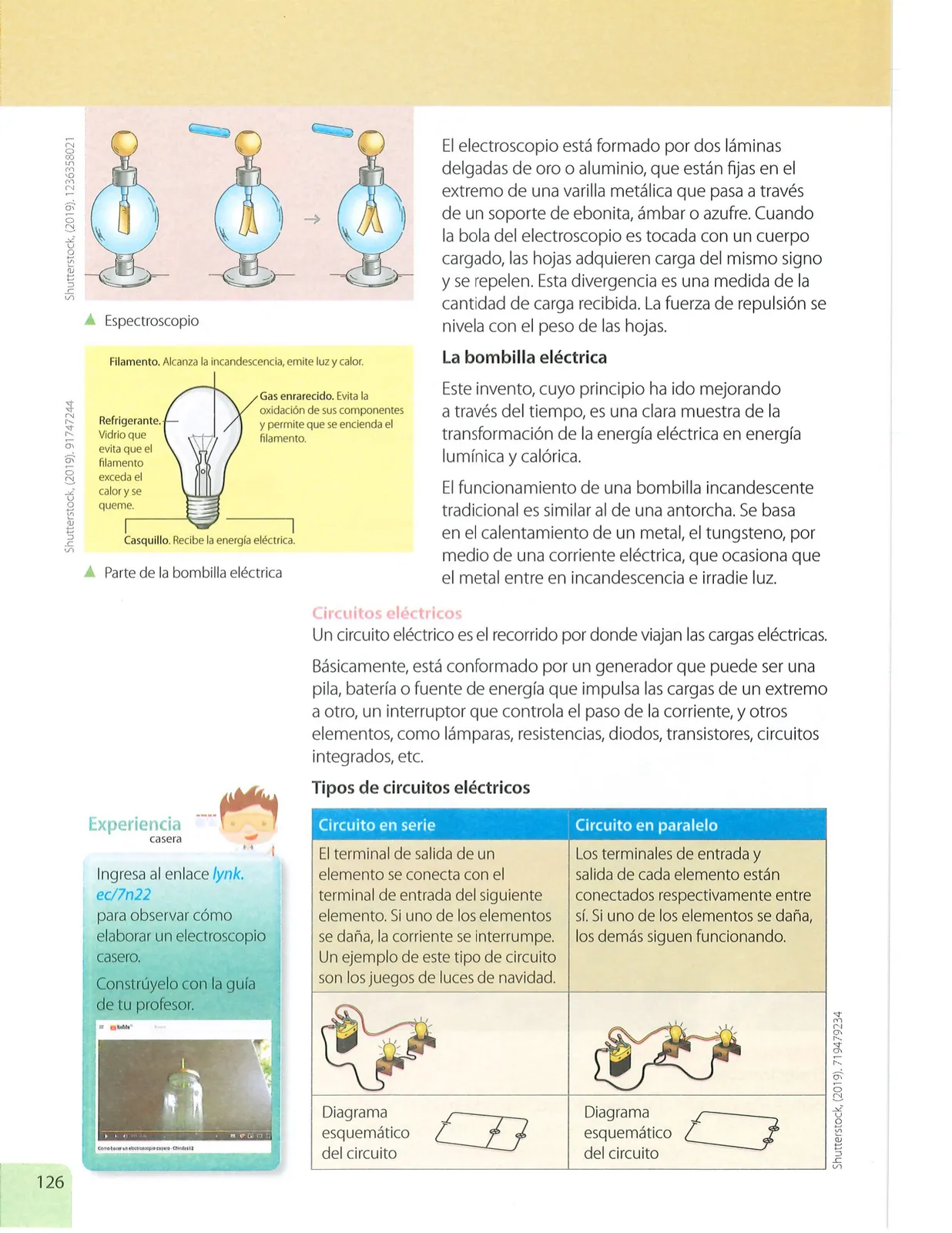

📝 Transcripción de la página (texto seleccionable) 2294 caracteres
