Unidad 3·Lección5

Profundización y variaciones

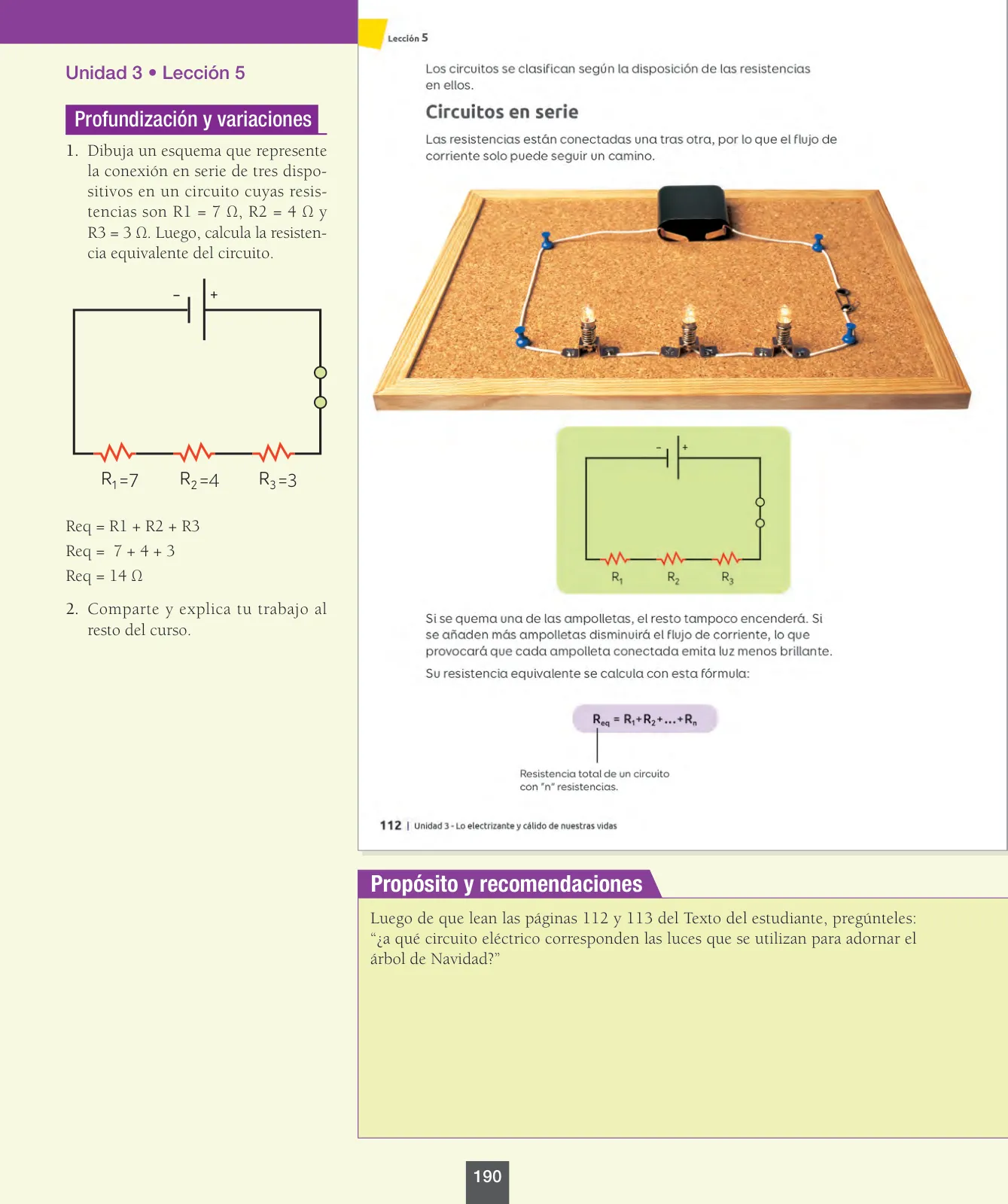

1. Dibuja un esquema que represente la conexión en serie de tres dispositivos en un circuito cuyas resistencias son \mathrm{RI}=7\ \Omega,\ \mathrm{R}2=4\ \Omega\ \mathrm{y} R3=3\Omega . Luego, calcula la resistencia equivalente del circuito.

\begin{aligned}\operatorname{Req}&=\operatorname{R1}+\operatorname{R2}+\operatorname{R3}\\\operatorname{Req}&=7+4+3\\\operatorname{Req}&=14\Omega\end{aligned}

2. Comparte y explica tu trabajo al resto del curso.

Los circuitos se clasifican según la disposición de las resistencias en ellos.

Circuitos en serie

Las resistencias están conectadas una tras otra, por lo que el flujo de corriente solo puede seguir un camino.

Sise quema una de las ampolletas,elresto tampoco encenderá. si se añaden más ampolletas disminuirá el flujo de corriente, lo que provocará que cada ampolleta conectada emita luz menos brillante.Su resistencia equivalente se calcula con esta fórmula:

R_{eq}=R_1+R_2+\cdots+R_n

Resistencia total de un circuito con"n"resistencias.

112I Unidad 3- Lo electrizante y calido de nuestras vidas

Propósito y recomendaciones

Luego de que lean las páginas 1l2 y 1 13 del Texto del estudiante, pregúnteles:":a qué circuito eléctrico corresponden las luces que se utilizan para adornar el árbol de Navidad?"
