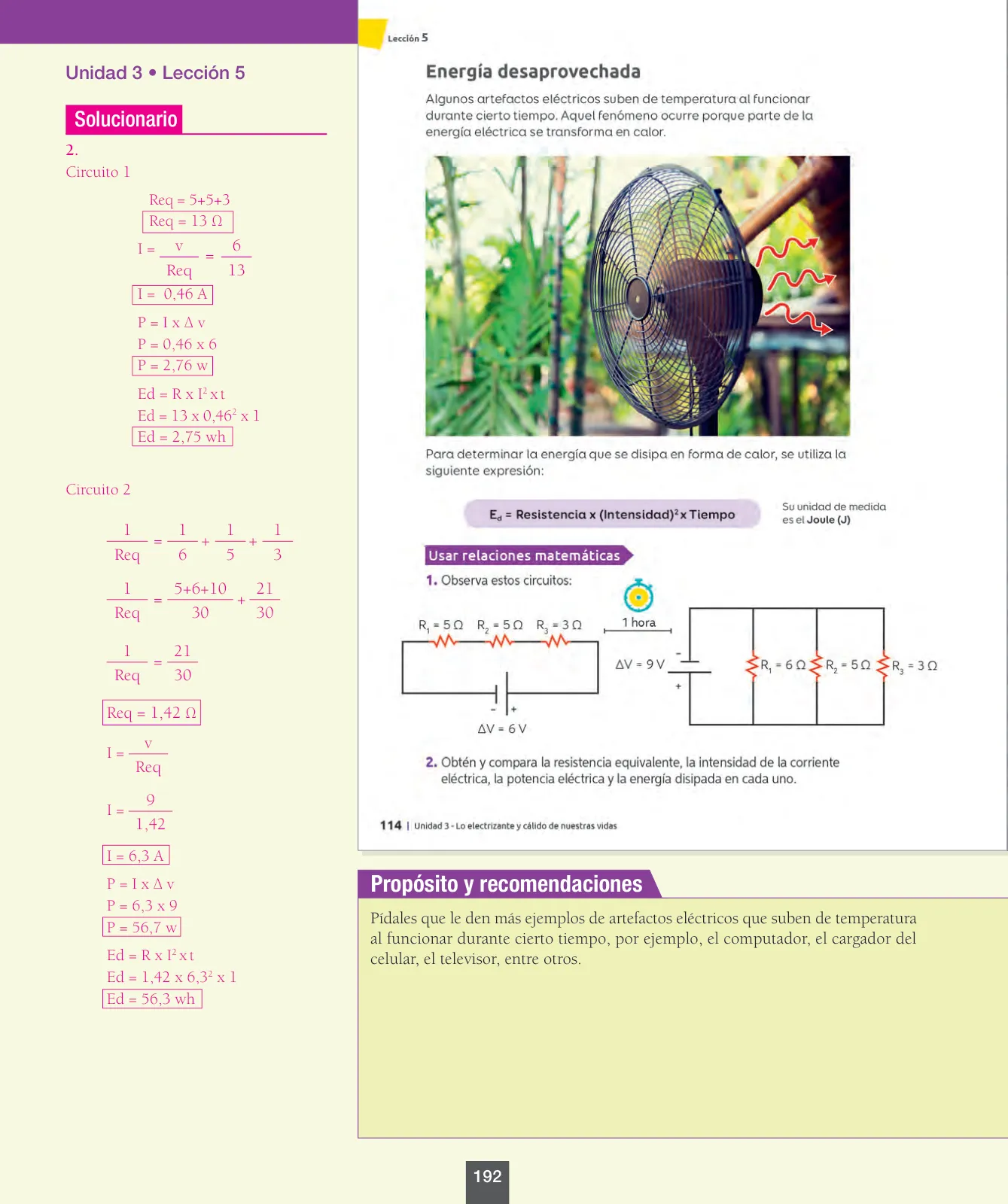

Página — Ciencias Naturales 8 (pág. 33)

Unidad 3 · Lección 5

Solucionario

Circuito 1

\begin{array}{l}\underline{\mathrm{Req}=5+5+3}\\\boxed{\mathrm{Req}=13\Omega}\\\mathrm{I}=\frac{\mathrm{v}}{\mathrm{Req}}=\frac{6}{13}\\\boxed{\mathrm{I}=\mathrm{~0},46\mathrm{~A}}\\\mathrm{P}=\mathrm{I}\mathrm{~x}\Delta\mathrm{~v}\\\mathrm{P}=0,46\mathrm{~x}\mathrm{~}6\\\boxed{\mathrm{P}=2,76\mathrm{~w}}\\\mathrm{~Ed}=\mathrm{R}\mathrm{~x}\mathrm{~I}^{2}\mathrm{~x}\mathrm{~t}\\\boxed{\mathrm{~Ed}=13\mathrm{~x}\mathrm{~0},46^{2}\mathrm{~x}\mathrm{~I}}\\\boxed{\mathrm{~Ed}=2,75\mathrm{~wh}}\end{array} bi:)\begin{array}{l}\underline{\mathrm{Req}=5+5+3}\\\boxed{\mathrm{Req}=13\Omega}\\\mathrm{I}=\frac{\mathrm{v}}{\mathrm{Req}}=\frac{6}{13}\\\boxed{\mathrm{I}=\mathrm{~0},46\mathrm{~A}}\\\mathrm{P}=\mathrm{I}\mathrm{~x}\Delta\mathrm{~v}\\\mathrm{P}=0,46\mathrm{~x}\mathrm{~}6\\\boxed{\mathrm{P}=2,76\mathrm{~w}}\\\mathrm{~Ed}=\mathrm{R}\mathrm{~x}\mathrm{~I}^{2}\mathrm{~x}\mathrm{~t}\\\boxed{\mathrm{~Ed}=13\mathrm{~x}\mathrm{~0},46^{2}\mathrm{~x}\mathrm{~I}}\\\boxed{\mathrm{~Ed}=2,75\mathrm{~wh}}\end{array}

Circuito 2

\begin{aligned}&\frac{1}{\mathrm{~Req}}=\frac{1}{6}+\frac{1}{5}+\frac{1}{3}\\ &\frac{1}{\mathrm{~Req}}=\frac{5+6+10}{30}+\frac{21}{30}\\ &\frac{1}{\mathrm{~Req}}=\frac{21}{30}\\ &\left[\frac{\mathrm{Req}=1,42\mathrm{~ Ω }}{\mathrm{~Req}}\right]\\ &\mathrm{~I}=\frac{\mathrm{~v}}{\mathrm{~Req}}\\ &\mathrm{~I}=\frac{9}{\mathrm{~1},42}\\ &\left[\frac{\mathrm{I}=6,3\mathrm{~A}}{\mathrm{~P}}\right]\\ &\mathrm{~P}=\mathrm{I}\times\mathrm{A}\mathrm{~D}\\ &\left[\frac{\mathrm{P}=6,3\mathrm{~x}}{\mathrm{~P}=56,7\mathrm{~w}}\right]\\ &\mathrm{~E}\mathrm{d}=\mathrm{R}\mathrm{~x}\mathrm{I}^{2}\mathrm{~x}\mathrm{~I}\\ &\mathrm{~E}\mathrm{d}=\mathrm{1},42\mathrm{~x}\mathrm{~6},3^{2}\mathrm{~x}\mathrm{~I}\\ &\mathrm{~E}\mathrm{d}=\mathrm{1},42\mathrm{~x}\mathrm{~6},3^{2}\mathrm{~x}\mathrm{~I}\\ &\mathrm{~E}\mathrm{d}=56,3\mathrm{~w}\\ \end{aligned}

Energia desaprovechada

Algunos artefactos eléctricos suben de temperatura al funcionar durante cierto tiempo.Aquel fenómeno ocurre porque parte de la energia eléctrica se transforma en calor.

Para determinar la energia que se disipa en forma de calor, se utiliza la siguiente expresión:

Ed=Resistenciax(Intensidad)²xTiempo

Usar relaciones matemáticas

1.Observa estos circuitos:

Su unidad de medida es elJoule (J)

\Delta V=6V

2.Obtén y compara la resistencia equivalente, la intensidad de la corriente eléctrica, la potencia eléctrica y la energia disipada en cada uno.

114I unidad 3 - Lo electrizante y calido de nuestras vidas

Propósito y recomendaciones

Pidales que le den más ejemplos de artefactos eléctricos que suben de temperatura al funcionar durante cierto tiempo, por ejemplo, el computador, el cargador del celular, el televisor, entre otros.

Lecclón 5


192
