Aplicaciones del principio de Pascal: los amortiguadores hidráulicos

📄 teoria fisica 🎓 secundaria · 2° Secundaria México 🇲🇽 MX 🗣 Español

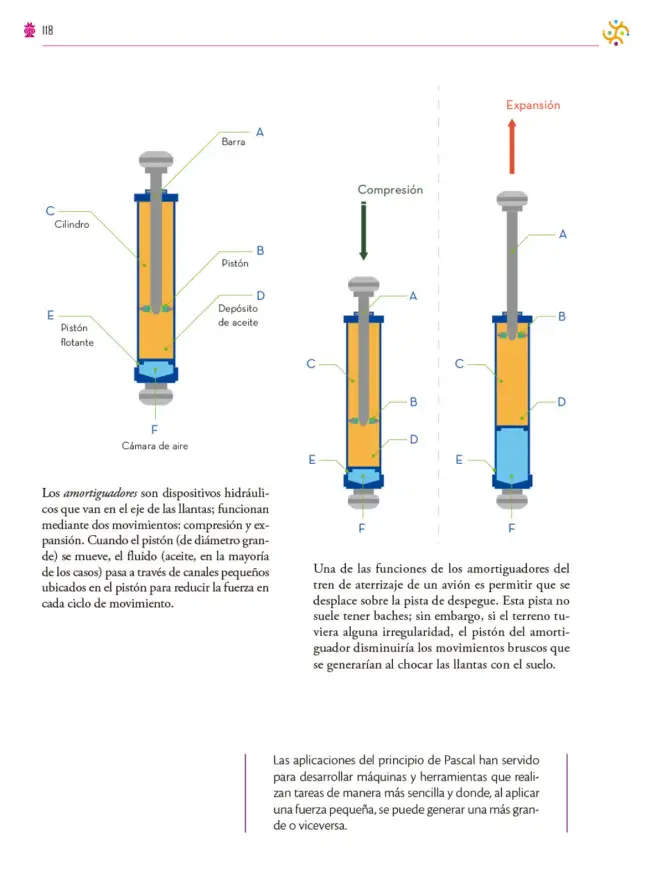

Página 119

119 de 339

Anterior Página 119 / 339 Siguiente

Respuesta rápida

Los amortiguadores hidráulicos aplican el principio de Pascal: la presión del aceite se transmite por canales pequeños, reduciendo la fuerza en compresión y expansión.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 119

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026

Análisis de la página

La página es de teoría y no contiene ejercicios con enunciado numerado. Se explican las aplicaciones del principio de Pascal en los amortiguadores hidráulicos.

Descripción del amortiguador (figura izquierda)

Componentes señalados:

A. Barra: vástago que transmite el movimiento del pistón.
B. Pistón: émbolo de diámetro grande que se desplaza dentro del cilindro.
C. Cilindro: cámara que contiene el fluido hidráulico.
D. Depósito de aceite: fluido que transmite la presión.
E. Pistón flotante: separa el aceite de la cámara de aire.
F. Cámara de aire: gas comprimido que absorbe las variaciones de volumen.

Funcionamiento

Compresión: la barra empuja el pistón hacia abajo; el aceite pasa por canales pequeños del pistón y se reduce la fuerza transmitida.
Expansión: el pistón regresa y el fluido vuelve a circular por los canales, amortiguando el rebote.

Principio de Pascal aplicado

La presión aplicada a un fluido incompresible se transmite con igual valor en todas direcciones:

$P = \frac{F}{A} = \text{constante}$

Si el pistón tiene área grande $A_1$ y los canales área pequeña $A_2$ , entonces:

$\frac{F_1}{A_1} = \frac{F_2}{A_2} \Rightarrow F_2 = F_1 \cdot \frac{A_2}{A_1}$

Como $A_2 < A_1$ , la fuerza en los canales es menor, lo que reduce el movimiento brusco.

Aplicación en el tren de aterrizaje

El amortiguador del avión absorbe las irregularidades de la pista: al chocar las llantas con el suelo, el pistón disminuye los movimientos bruscos y permite un desplazamiento estable durante el despegue.

Respuesta orientativa: los amortiguadores hidráulicos aplican el principio de Pascal porque la presión del aceite se transmite por canales estrechos, reduciendo la fuerza y suavizando los ciclos de compresión y expansión.

Contenido de la página

Los amortiguadores

Los amortiguadores son dispositivos hidráulicos que van en el eje de las llantas; funcionan mediante dos movimientos: compresión y expansión. Cuando el pistón (de diámetro grande) se mueve, el fluido (aceite, en la mayoría de los casos) pasa a través de canales pequeños ubicados en el pistón para reducir la fuerza en cada ciclo de movimiento.

Partes del amortiguador

A. Barra
B. Pistón
C. Cilindro
D. Depósito de aceite
E. Pistón flotante
F. Cámara de aire

Movimientos

Compresión: el pistón baja y el aceite fluye por canales estrechos.
Expansión: el pistón sube y el fluido regresa.

Aplicación en el tren de aterrizaje

Una de las funciones de los amortiguadores del tren de aterrizaje de un avión es permitir que se desplace sobre la pista de despegue. Esta pista no suele tener baches; sin embargo, si el terreno tuviera alguna irregularidad, el pistón del amortiguador disminuiría los movimientos bruscos que se generarían al chocar las llantas con el suelo.

Principio de Pascal

Las aplicaciones del principio de Pascal han servido para desarrollar máquinas y herramientas que realizan tareas de manera más sencilla y donde, al aplicar una fuerza pequeña, se puede generar una más grande o viceversa.

Tabla

Movimiento	Dirección del pistón	Comportamiento del fluido
Compresión	Hacia abajo	Pasa por canales pequeños
Expansión	Hacia arriba	Regresa por los canales

Diagrama

graph TD
A[Barra] --> B[Pistón]
B --> C[Cilindro]
C --> D[Depósito de aceite]
D --> E[Pistón flotante]
E --> F[Cámara de aire]

Fórmulas y ecuaciones

P = $\frac{F}{A}$

$F_2$ = $F_1$ $\cdot$ $\frac{A_2}{A_1}$

P = $\frac{F}{A}$

$\frac{F_1}{A_1}$ = $\frac{F_2}{A_2}$

Glosario (5)

Amortiguador: Dispositivo hidráulico que reduce las vibraciones y los movimientos bruscos en vehículos.
Pistón: Émbolo que se desplaza dentro de un cilindro y transmite presión al fluido.
Compresión: Movimiento en el que el pistón reduce el volumen del fluido dentro del cilindro.
Expansión: Movimiento en el que el pistón regresa y el fluido recupera su volumen.
Principio de Pascal: La presión aplicada a un fluido incompresible se transmite con igual valor en todas direcciones.

Preguntas para practicar

¿Por qué los amortiguadores hidráulicos son una aplicación del principio de Pascal?

Porque la presión que ejerce el pistón sobre el aceite se transmite por todo el fluido y llega a los canales pequeños, donde la fuerza se reduce y se suaviza el movimiento.

¿Qué sucedería si el amortiguador del tren de aterrizaje no tuviera fluido?

El avión sentiría todos los golpes de la pista, ya que no habría un medio que transmitiera y redujera la fuerza; el tren de aterrizaje se dañaría con facilidad.

Temas y conceptos clave

Principio de PascalAmortiguadores hidráulicosCompresión y expansiónPresiónFluido incompresiblePistónCámara de aireFuerza

¿Te fue útil esta página?

Figuras de la página (2)

Esquema de un amortiguador hidráulico con las partes A a F señaladas. — Figura 1 image

Amortiguador en compresión: el pistón baja y el aceite fluye por canales estrechos. — Figura 2 image

Preguntas que la gente también hace

¿Cómo funciona un amortiguador hidráulico?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué relación tiene el principio de Pascal con los amortiguadores?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué los aviones usan amortiguadores en el tren de aterrizaje?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de presión
• Propiedades de los fluidos
• Fuerza y área

Siguiente tema sugerido

Aplicaciones del principio de Pascal en prensas hidráulicas

📝 Transcripción de la página (texto seleccionable) 1008 caracteres

Las aplicaciones del principio de Pascal han servido para desarrollar máquinas y herramientas que realizan tareas de manera más sencilla y donde, al aplicar una fuerza pequena, se puede generar una más grande o viceversa.

118

![](page=0,bbox=[79, 225, 480, 815])

Los amortiguadores son dispositivos hidráulicos que van en el eje de las llantas; funcionan mediante dos movimientos: compresión y expansión. Cuando el pistón (de diámetro grande) se mueve, el fluido (aceite, en la mayoría de los casos) pasa a través de canales pequenos ubicados en el pistón para reducir la fuerza en cada ciclo de movimiento.

![](page=0,bbox=[548, 149, 1025, 975])
