Calentadores solares y hornos solares: efecto termosifónico

📄 teoria ciencias-naturales 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 180

180 de 339

Anterior Página 180 / 339 Siguiente

Respuesta rápida

El efecto termosifónico: el fluido caliente es menos denso y sube; el frío baja. El horno solar concentra radiación en una caja aislada y negra para cocinar sin contaminar.

📚 theory ciencias-naturales ⭐⭐ Dificultad 2/5 ⏱ 6 min lectura

Solución — Página 180

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Ejercicio 1

Análisis del contenido

La página es teórica y no presenta ejercicios numerados. Se explican dos tecnologías solares térmicas.

Ejercicio 1

Calentador solar y efecto termosifónico

El principio físico es la variación de densidad con la temperatura:

$\rho = \frac{m}{V}$

Al calentarse, el fluido se dilata ( $V$ aumenta), su densidad $\rho$ disminuye y asciende. El agua fría, más densa, desciende. Esto genera una circulación natural sin bomba, llamada termosifón:

$\rho_{caliente} < \rho_{fría} \Rightarrow \text{el fluido caliente sube}$

Componentes: captador de tubos, termotanque, entrada de agua fría y salida de agua caliente.

Ejercicio 2

Horno solar

Concentra radiación solar en un espacio aislado. Partes: reflector, cubierta de plástico o vidrio, interior pintado de negro y olla con alimentos. El interior negro absorbe mejor la radiación ( $\alpha$ alta) y el aislante reduce las pérdidas de calor.

Respuesta orientativa: Ambas tecnologías aprovechan la energía solar sin emitir contaminantes; el calentador usa convección natural y el horno usa concentración y aislamiento térmico.

Contenido de la página

Los calentadores solares más comunes en México incorporan sistemas basados en el efecto termosifónico, el cual consiste en calentar una sustancia, ésta se dilata, disminuye su densidad y fluye hacia arriba.

Los calentadores solares más utilizados en México son sistemas basados en el efecto termosifónico: al calentar un fluido éste se dilata, disminuye su densidad y se acumula en la parte superior del tanque, mientras que el agua fría de mayor densidad pasa del tanque a los tubos.

El agua o fluido caliente en la parte superior del captador fluye hacia el termotanque de almacenamiento, ya que tiene menor densidad.

El agua o fluido menos caliente tiene una mayor densidad, por tanto, se dirige a la parte inferior del captador para completar el ciclo.

El horno solar utiliza la radiación del sol concentrándola en un espacio aislado, el cual alcanza altas temperaturas que sirven para cocinar alimentos. Es recomendable cambiar la posición del horno cada hora siguiendo el movimiento del astro. El horno consta de un contenedor o caja dentro de otra y un aislante de papel o cartón que se coloca entre ellas para evitar que el calor se escape. Dentro de la caja se pone la olla con los alimentos, se recubre con plástico o vidrio y se orientan hacia ella los rayos solares mediante la incorporación de reflectores en los costados de la caja. El horno solar no produce contaminación ni emisión alguna que dañe al planeta. Existen hornos comerciales y también se pueden fabricar con relativa facilidad.

Tabla

Elemento	Funcion
Captador	Absorbe radiacion solar
Termotanque	Almacena agua caliente
Reflector	Dirige rayos al interior
Cubierta	Retiene calor
Interior negro	Absorbe mejor la radiacion

Diagrama

flowchart TD
  A[Radiacion solar] --> B[Captador de tubos]
  B --> C[Fluido se calienta y dilata]
  C --> D[Densidad disminuye]
  D --> E[Sube al termotanque]
  E --> F[Salida de agua caliente]
  G[Agua fria mas densa] --> B

Fórmulas y ecuaciones

$\rho$ = $\frac{m}{V}$

$\rho_{caliente}$ < $\rho_{fría}$

Glosario (4)

Termosifón: Circulación natural de un fluido por diferencias de densidad causadas por el calor.
Termotanque: Depósito donde se almacena el agua calentada por el captador solar.
Captador solar: Superficie de tubos que absorbe la radiación solar para calentar el fluido.
Reflector: Superficie que redirige los rayos solares hacia el interior del horno.

Preguntas para practicar

¿Por qué el agua caliente sube y la fría baja en un calentador solar?

Porque al calentarse el agua se dilata, ocupa más volumen y su densidad disminuye; el agua fría, más densa, desciende y empuja al agua caliente hacia arriba, generando el efecto termosifónico.

¿Qué ventajas ambientales tiene el horno solar?

No produce contaminación ni emisiones de gases de efecto invernadero, ya que usa energía solar renovable; además se puede fabricar con materiales sencillos y de bajo costo.

Temas y conceptos clave

Calentadores solaresEfecto termosifónicoHornos solaresEnergías limpiasTermosifónDensidadDilatación térmicaRadiación solarAislamiento térmico

¿Te fue útil esta página?

Figuras de la página (1)

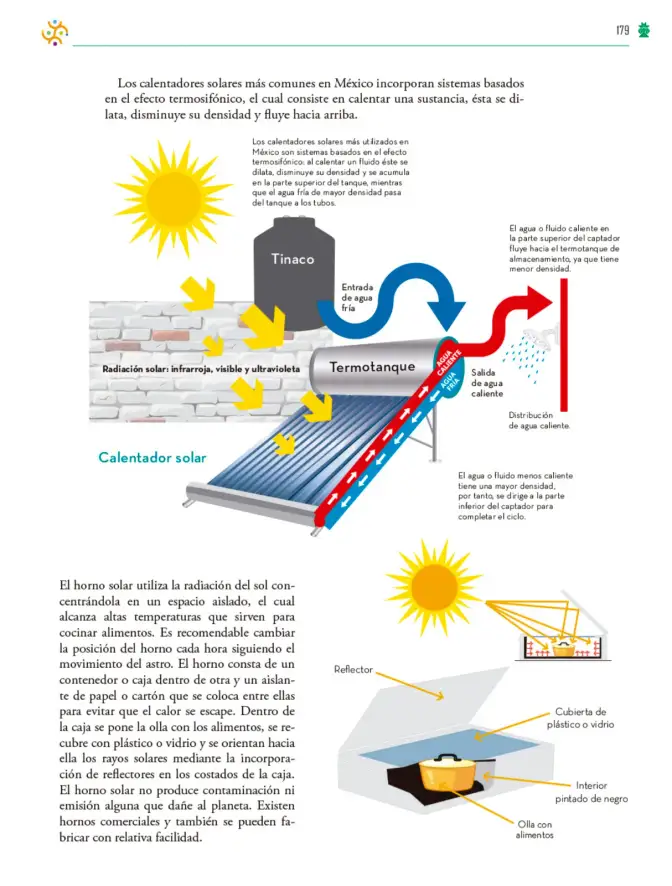

Infografia de un calentador solar con tinaco, termotanque, captador de tubos y flujo de agua caliente y fria. — Figura 1 image

Preguntas que la gente también hace

¿Cómo funciona un calentador solar de agua?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué es el efecto termosifónico?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Qué materiales se necesitan para hacer un horno solar casero?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de densidad
• Formas de transferencia de calor
• Energía renovable

Siguiente tema sugerido

Paneles fotovoltaicos y conversión de energía solar en electricidad

📝 Transcripción de la página (texto seleccionable) 1429 caracteres

Los calentadores solares más utilizados en Mexico son sistemas basados en el efecto termosifónico:al calentar un fluido éste se dilata, disminuye su densidad y se acumula en la parte superior del tanque, mientras que el agua fria de mayor densidad pasa del tanque a los tubos.

El agua o fluido caliente en la parte superior del captador fluye hacia el termotanque de almacenamiento, ya que tiene menor densidad.

El horno solar utiliza la radiación del sol concentrándola en un espacio aislado, el cual alcanza altas temperaturas que sirven para cocinar alimentos. Es recomendable cambiar la posición del horno cada hora siguiendo el movimiento del astro. El horno consta de un contenedor o caja dentro de otra y un aislante de papel o cartón que se coloca entre ellas para evitar que el calor se escape. Dentro de la caja se pone la olla con los alimentos, se recubre con plástico o vidrio y se orientan hacia ella los rayos solares mediante la incorporación de refectores en los costados de la caja.El horno solar no produce contaminación ni emisión alguna que dane al planeta. Existen hornos comerciales y también se pueden fabricar con relativa facilidad.
