Tipos de telescopios: reflector, catadióptrico y Cassegrain

📄 teoria fisica 🎓 otro · 2° TELESECUNDARIA México 🇲🇽 MX 🗣 Español

Página 229

229 de 339

Anterior Página 229 / 339 Siguiente

Respuesta rápida

Reflector: espejo curvo + espejo plano → ocular. Catadióptrico: lente + espejos + orificio → ocular. Cassegrain: 3 espejos, el terciario a 45° desvía la luz al ocular lateral.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 229

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Telesecundaria Grado 2° Ciclo Escolar 2025 - 2026

Análisis de la página

La página es de teoría y describe el funcionamiento de tres telescopios. No contiene ejercicios con enunciado numerado, por lo que se explica el contenido con rigor y se resuelven las preguntas implícitas de comprensión.

Telescopio reflector

Utiliza un espejo principal curvo (cóncavo) que recoge la luz de objetos lejanos y genera una imagen amplificada. Un espejo secundario plano, inclinado, recibe esa imagen y la refleja hacia el ocular, donde el ojo la observa.

Trayectoria de la luz: luz exterior $\rightarrow$ espejo principal curvo $\rightarrow$ espejo secundario plano $\rightarrow$ ocular $\rightarrow$ ojo.

Telescopio catadióptrico

Combina espejos y lentes. La luz entra por una lente cóncava (lente correctora), llega al fondo del tubo, se refleja en el espejo curvo, luego en otro espejo y el nuevo reflejo pasa por un orificio hasta el ocular.

Trayectoria: luz $\rightarrow$ lente correctora $\rightarrow$ espejo cóncavo perforado $\rightarrow$ espejo convexo $\rightarrow$ orificio $\rightarrow$ ocular $\rightarrow$ ojo.

Telescopio Cassegrain

Tiene tres espejos:

Espejo primario curvo, en el fondo del tubo; concentra toda la luz que recoge del foco.
Espejo secundario cóncavo, en la parte delantera; refleja la imagen del primario.
Espejo terciario convexo, plano inclinado a $45^\circ$ , que envía la luz hacia un lado del tubo, donde está la lente ocular.

Trayectoria: luz $\rightarrow$ espejo primario $\rightarrow$ espejo secundario $\rightarrow$ espejo terciario ( $45^\circ$ ) $\rightarrow$ ocular $\rightarrow$ ojo.

Respuesta orientativa: los tres telescopios usan espejos curvos para concentrar luz; el reflector usa además un espejo plano, el catadióptrico combina lentes y espejos, y el Cassegrain usa tres espejos con desvío lateral a $45^\circ$ .

Contenido de la página

Telescopio reflector

El telescopio reflector utiliza un espejo curvo que tiene la capacidad de generar imágenes amplificadas de los objetos lejanos. Además, tiene un espejo plano que recibe la imagen del primero y la refleja hacia el ocular.

Telescopio catadióptrico

El telescopio catadióptrico utiliza espejos y lentes. En él, la luz penetra en el tubo a través de una lente cóncava y llega al fondo del tubo, luego se refleja en el espejo curvo para después reflejarse en otro espejo. El nuevo reflejo pasa a través de un orificio y llega al ocular.

Telescopio Cassegrain

El telescopio Cassegrain tiene tres espejos. El principal es curvo y se encuentra en el fondo del tubo; este espejo concentra toda la luz que recoge del foco.

El segundo espejo, también curvo, se encuentra en la parte delantera del telescopio y refleja la imagen del primer espejo. Esta nueva imagen se refleja en un espejo plano inclinado a $45^\circ$ y envía la luz hacia un lado del tubo, donde se encuentra la lente ocular.

Tabla

Tipo de telescopio	Componentes ópticos	Trayectoria de la luz
Reflector	Espejo curvo + espejo plano	Luz → espejo curvo → espejo plano → ocular
Catadióptrico	Lente cóncava + espejos + orificio	Luz → lente → espejo curvo → espejo → orificio → ocular
Cassegrain	Tres espejos (primario, secundario, terciario a 45°)	Luz → primario → secundario → terciario → ocular lateral

Diagramas (3)

graph LR
  A[Luz exterior] --> B[Espejo principal curvo]
  B --> C[Espejo secundario plano]
  C --> D[Ocular]
  D --> E[Ojo]

graph LR
  A[Luz] --> B[Lente correctora cóncava]
  B --> C[Espejo cóncavo perforado]
  C --> D[Espejo convexo]
  D --> E[Orificio]
  E --> F[Ocular]
  F --> G[Ojo]

graph LR
  A[Luz] --> B[Espejo primario curvo]
  B --> C[Espejo secundario cóncavo]
  C --> D[Espejo terciario convexo 45°]
  D --> E[Lente ocular]
  E --> F[Ojo]

Glosario (5)

Telescopio reflector: Instrumento óptico que usa un espejo curvo para concentrar la luz y formar imágenes amplificadas de objetos lejanos.
Telescopio catadióptrico: Telescopio que combina espejos y lentes para corregir y dirigir la luz hacia el ocular.
Telescopio Cassegrain: Telescopio de tres espejos donde el terciario, inclinado a 45°, desvía la luz lateralmente hacia el ocular.
Ocular: Lente o conjunto de lentes por donde el observador mira la imagen formada por el telescopio.
Espejo cóncavo: Espejo curvo cuya superficie reflejante es la interior; converge los rayos de luz.

Preguntas para practicar

¿Qué diferencia hay entre el telescopio reflector y el catadióptrico?

El reflector usa únicamente espejos (uno curvo y uno plano) para dirigir la luz al ocular. El catadióptrico combina lentes y espejos: la luz entra por una lente cóncava, se refleja en espejos y sale por un orificio hacia el ocular.

¿Por qué el telescopio Cassegrain necesita tres espejos?

Porque el espejo primario concentra la luz, el secundario la refleja hacia el terciario y este, inclinado a 45°, la desvía lateralmente hacia el ocular, permitiendo una configuración compacta y cómoda para el observador.

Temas y conceptos clave

Telescopio reflectorTelescopio catadióptricoTelescopio CassegrainÓptica de instrumentos astronómicosEspejo principal curvoEspejo secundario planoLente correctoraOcularOrificioEspejo terciario a 45°

¿Te fue útil esta página?

Figuras de la página (3)

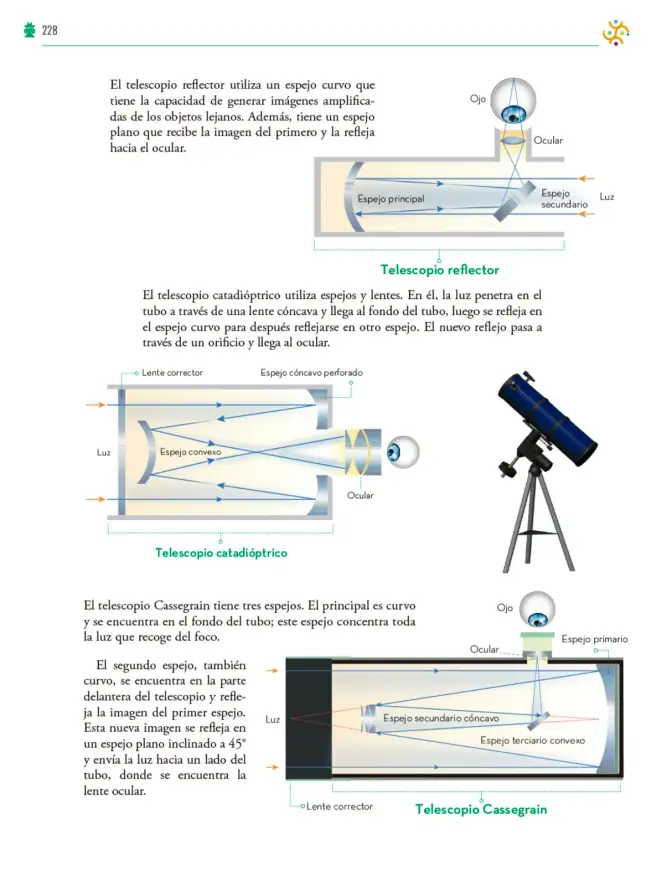

Esquema del telescopio reflector: ojo, ocular, espejo principal curvo, espejo secundario plano y entrada de luz. — Figura 1 image

Esquema del telescopio catadióptrico: lente correctora, espejo cóncavo perforado, espejo convexo, ocular y ojo. — Figura 2 image

Esquema del telescopio Cassegrain: espejo primario, secundario cóncavo, terciario convexo a 45°, lente correctora y ocular. — Figura 3 image

Preguntas que la gente también hace

¿Cuál es la diferencia entre un telescopio reflector y uno catadióptrico?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo funciona el telescopio Cassegrain y por qué usa tres espejos?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué los telescopios usan espejos curvos en lugar de solo lentes?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de luz y propagación rectilínea
• Reflexión y refracción
• Tipos de espejos y lentes

Siguiente tema sugerido

Aplicaciones de los telescopios en la astronomía y observación del universo

📝 Transcripción de la página (texto seleccionable) 896 caracteres

hacia el ocular.

El telescopio catadióptrico utiliza espejos y lentes. En él, la luz penetra en el tubo a través de una lente cóncava y llega al fondo del tubo, luego se refeja en el espejo curvo para despues reflejarse en otro espejo. El nuevo reflejo pasa a través de un orifi cio y llega al ocular.

El telescopio Cassegrain tiene tres espejos. El principal es curvo y se encuentra en el fondo del tubo; este espejo concentra toda la luz que recoge del foco.

El segundo espejo, también curvo, se encuentra en la parte delantera del telescopio y refleja la imagen del primer espejo.Esta nueva imagen se refleja en un espejo plano inclinado a 45°y envía la luz hacia un lado del tubo, donde se encuentra la lente ocular.

228

![](page=0,bbox=[564, 137, 1110, 498])

![](page=0,bbox=[151, 659, 758, 996])

Telescopio catadioptrico

![](page=0,bbox=[474, 1152, 1128, 1473])
