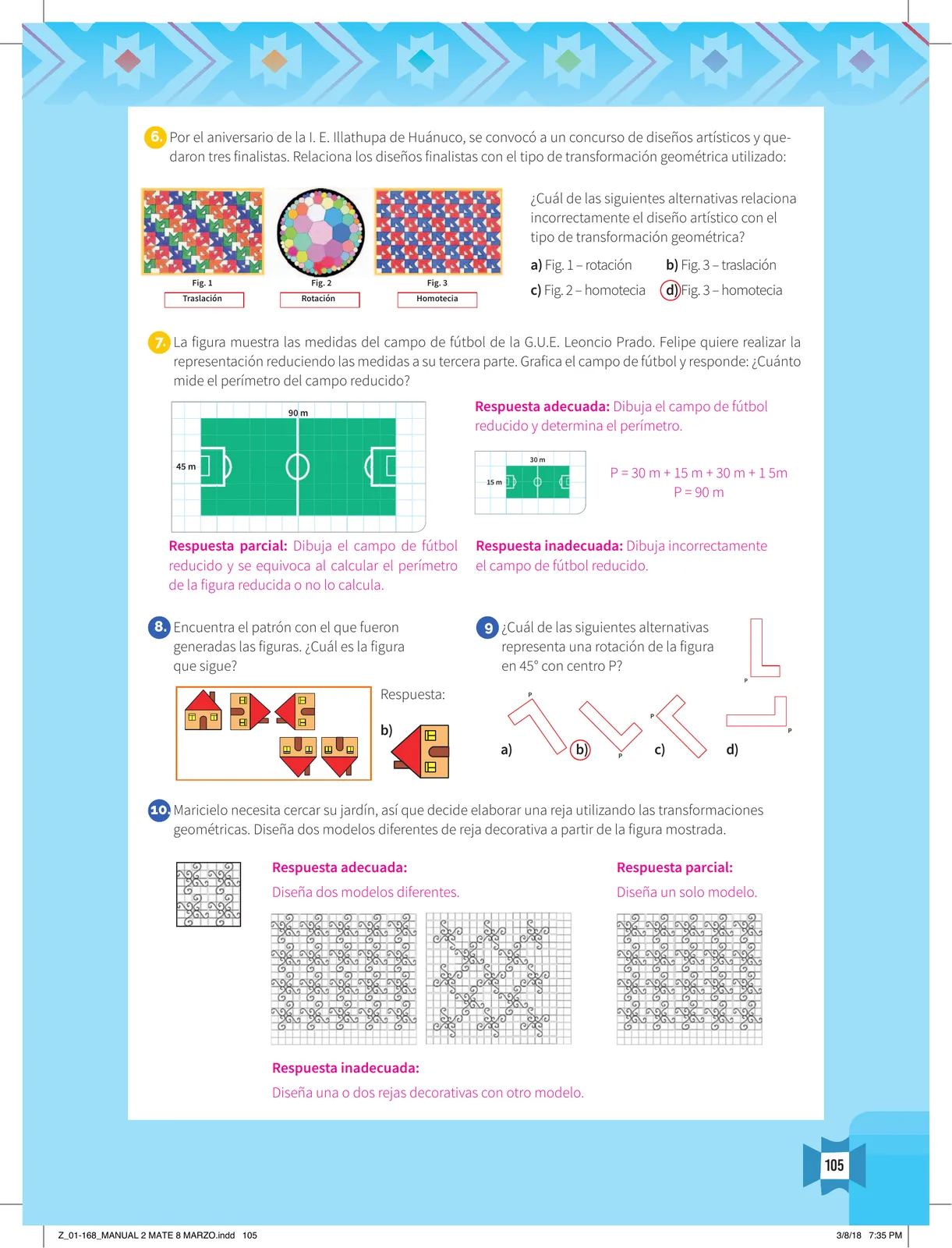

Página 107
107 de 170
Página 107
Anterior Página 107 / 170 Siguiente

Respuesta rápida

  1. La relación incorrecta es d) Fig. 3 – homotecia. 7. P = 90 m (30 m × 15 m). 8. Figura b). 9. Alternativa b). 10. Dos modelos: por traslación y por rotación/simetría del módulo base.
📚 exercise matematica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 107

Resolvamos problemas 2 : manual para el docente 2018 · 2018

6
Ejercicio 6

Actividad de correspondencia: relacionar tres diseños finalistas de un concurso artístico con la transformación geométrica empleada y detectar la relación incorrecta.

  1. Observamos el cartel de la izquierda: el motivo se repite desplazándose en filas y columnas sin girar ni cambiar de tamaño → traslación. La etiqueta bajo la Fig. 1 dice "Traslación".
  2. El diseño circular central se genera girando el mismo motivo alrededor de un centro → rotación. La etiqueta bajo la Fig. 2 dice "Rotación".
  3. El diseño de la derecha presenta motivos del mismo tipo pero de distinto tamaño dentro de la retícula → homotecia (semejanza con razón de semejanza distinta de 1). La etiqueta bajo la Fig. 3 dice "Homotecia".
  4. Ahora evaluamos las opciones:
    • a) Fig. 1 – rotación: incorrecta, porque la Fig. 1 corresponde a traslación.
    • b) Fig. 3 – traslación: incorrecta, la Fig. 3 es homotecia.
    • c) Fig. 2 – homotecia: incorrecta, la Fig. 2 es rotación.
    • d) Fig. 3 – homotecia: correcta.

Analizando con más cuidado la figura: en la imagen, la Fig. 3 muestra figuras de igual tipo repetidas con traslaciones, y el patrón de estrellas/rombos puede interpretarse como repetición traslacional. En el manual se marca como respuesta la opción d).\ (d) Fig. 3 – homotecia) como la relación incorrecta, según el círculo impreso sobre la alternativa d).\ Así, la opción d) presenta la relación incorrecta porque la Fig. 3 corresponde a traslación (repeticiones congruentes del mismo motivo).

Respuesta

La relación incorrecta es la alternativa d) Fig. 3 – homotecia, porque la Fig. 3 representa una traslación (motivos congruentes repetidos), no una homotecia.

7
Ejercicio 7

Actividad de escala (homotecia de razón k) aplicada a un campo de fútbol.

  1. Del gráfico se leen las medidas originales: largo L = 90\,\text{m} y ancho A = 45\,\text{m}.
  2. Felipe reduce las medidas a su tercera parte: razón de semejanza k = \frac{1}{3}.
  3. Largo reducido: 90 \times \frac{1}{3} = 30\,\text{m}.
  4. Ancho reducido: 45 \times \frac{1}{3} = 15\,\text{m}.
  5. El perímetro del rectángulo reducido es: P = 2(30) + 2(15) = 60 + 30 = 90\,\text{m} (equivalente a 30 + 15 + 30 + 15).
  6. Comprobación alternativa: el perímetro original es P_o = 2(90) + 2(45) = 270\,\text{m}; al reducir con k=\frac{1}{3}: 270 \times \frac{1}{3} = 90\,\text{m}.

Criterios del manual: adecuada = dibuja el campo reducido (30 m × 15 m) y calcula P=90\,\text{m}; parcial = dibuja pero omite o se equivoca en el perímetro; inadecuada = dibuja mal el campo reducido.

Respuesta

P = 90\,\text{m}.

8
Ejercicio 8

Actividad de patrón: identificar la regla de generación y predecir la figura siguiente.

  1. Observamos la secuencia de "casitas" dentro del marco naranja: la figura se traslada horizontalmente y simultáneamente se voltea/refleja verticalmente alternadamente (la orientación de la casa cambia hacia arriba y hacia abajo), y aparece combinada con el motivo del "avión" rojo desplazado.
  2. La regla que se repite es: traslación horizontal de un módulo compuesto por la casa y el avión, con inversión vertical alternada.
  3. Repitiendo la regla, la figura siguiente debe ser el módulo trasladado con la casa invertida (techo hacia abajo) acompañada del avión rojo en la posición correspondiente, igual que la que marca la respuesta impresa: b).
Respuesta

La figura que sigue es la alternativa b) (la casa invertida con el avión rojo desplazado según el patrón de traslación con inversión vertical).

Ad
9
Ejercicio 9

Actividad de opción múltiple: reconocer la rotación de 45^\circ respecto al centro P.

  1. La figura original es una L cuyo punto P está en el extremo superior del trazo vertical.
  2. Una rotación de 45^\circ respecto a P gira cada punto X a X' tal que PX = PX' y \angle XPX' = 45^\circ.
  3. Visualmente, la L debe girar hacia la derecha (en el sentido indicado por el giro de 45^\circ) sin cambiar de tamaño ni de forma: los trazos mantienen su longitud y el ángulo recto se conserva, pero todo el segmento gira 45^\circ.
  4. Comparando alternativas: a) está inclinada alrededor de un punto distinto de P; c) y d) presentan giros que no corresponden a 45° con centro en P; la alternativa que muestra la L girada exactamente 45° alrededor de P es la b), marcada en el manual.
Respuesta

La alternativa correcta es b).

10
Ejercicio 10

Actividad de diseño con transformaciones geométricas (traslación, rotación, homotecia y simetría) para crear una reja decorativa de jardín.

  1. Partimos del módulo base: el cuadro pequeño con el dibujo de la reja mostrado a la izquierda.
  2. Modelo 1 (traslación): trasladamos el módulo repetidas veces en filas y columnas, alineando los bordes, para obtener un patrón regular tipo empapelado.
  3. Modelo 2 (rotación/simetría): tomamos el módulo y lo giramos 90^\circ o 180^\circ (o lo reflejamos) sucesivamente alrededor de un mismo centro para construir un patrón en roseta o en mosaico, repitiendo la construcción trasladando el conjunto resultante.
  4. Ambos modelos deben mantener el mismo módulo inicial; lo que cambia es la transformación empleada para multiplicarlo.

Criterios: adecuada = dos modelos distintos construidos con el módulo dado; parcial = un solo modelo; inadecuada = usa otro módulo distinto al mostrado.

Respuesta orientativa: Dos rejas posibles: (1) patrón por traslación del módulo en retícula; (2) patrón por rotación de 90^\circ o simetría del mismo módulo, luego trasladado.
