Rejas con simetrías y patrón generado por la letra F

📄 ejercicios matematica 🎓 otro Referencia Perú 🇵🇪 PE 🗣 Español

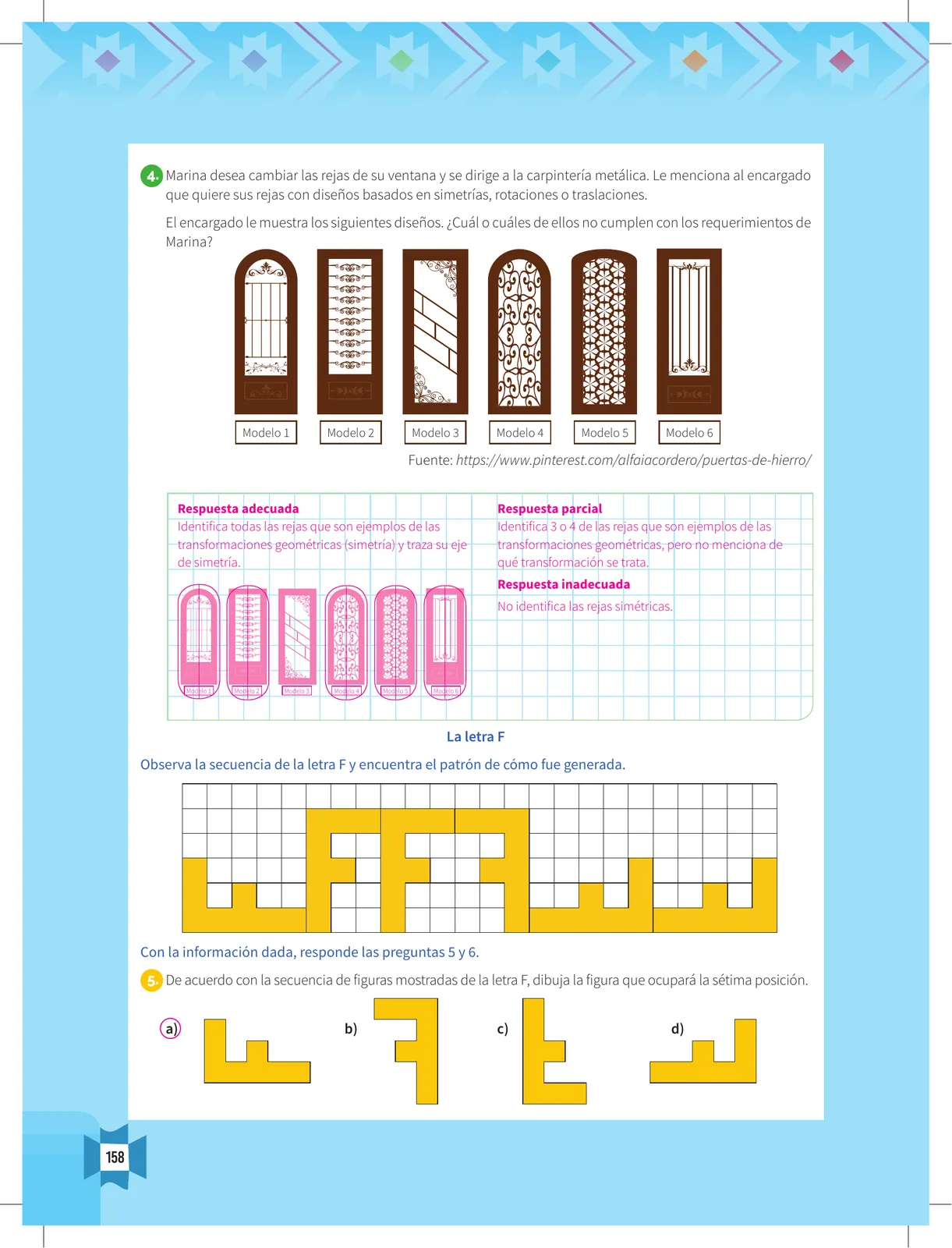

Página 160
160 de 168
Página 160
Anterior Página 160 / 168 Siguiente

Respuesta rápida

E4: Solo el Modelo 3 no cumple (simetrías/rotaciones/traslaciones). E5: La séptima figura es la F de la misma orientación: opción a).

📚 exercise matematica ⭐⭐ Dificultad 2/5 ⏱ 6 min lectura

Solución — Página 160

Resolvamos problemas 4 : manual para el docente 2018 · 2018

4
Ejercicio 4

(Análisis de rejas de la carpintería)

Actividad: Marina pide rejas basadas en simetrías, rotaciones o traslaciones; hay que decidir cuál(es) de los seis modelos NO cumple(n).

  1. Se analiza cada diseño buscando alguna transformación geométrica (eje de simetría, rotación de 180° o desplazamiento que repite un módulo).
  2. Modelo 1 (reja con arco): tiene eje de simetría vertical central (simetría axial) → cumple.
  3. Modelo 2 (elementos repetidos en fila): el mismo ornamento se repite arriba-abajo → traslación; además tiene eje vertical → cumple.
  4. Modelo 3 (diseño de barras diagonales con ornamento en esquinas): no presenta eje de simetría ni rotación 180° ni traslación que genere todo el dibujo (el ornamento superior izquierdo no se repite en la disposición global) → NO cumple.
  5. Modelo 4 (rejilla ornamental en módulos): patrón repetido mediante traslación y ejes de simetría → cumple.
  6. Modelo 5 (patrón floral tipo rombos): patrón periódico generado por traslaciones en dos direcciones (simetría cristalográfica) → cumple.
  7. Modelo 6 (barrotes verticales con ornamento superior): simetría axial vertical → cumple.

Nota didáctica de la página: una respuesta adecuada identifica todas las rejas simétricas y traza el eje; una parcial identifica 3 o 4 modelos sin decir qué transformación; una inadecuada no identifica las rejas simétricas.

Respuesta

El que no cumple con los requerimientos de Marina es el Modelo 3; los demás son ejemplos de simetrías y/o traslaciones.

5
Ejercicio 5

(Séptima figura de la letra F)

Actividad: a partir de la secuencia de la letra F en cuadrícula, dibujar la figura de la posición 7.

  1. Se observa la secuencia en la cuadrícula: las figuras son versiones de la letra F idénticas en forma y tamaño.
  2. De izquierda a derecha la secuencia repite una misma figura (letra F) desplazándose horizontalmente: es una traslación.
  3. Como el patrón es una traslación pura (sin rotación ni inversión), la figura de la posición 7 tiene la misma forma que las anteriores: una F de 3 columnas x 3 filas, con barra vertical a la izquierda y dos barras horizontales (superior y media).
  4. Entre las opciones a), b), c) y d) se elige la que reproduce la F con la misma orientación que aparece en la secuencia (idéntica a la figura base, no rotada ni volteada).
Respuesta

La séptima figura es la F de la misma orientación que las anteriores (opción a)), ya que el patrón es una traslación de una misma figura.

6
Ejercicio 6

(Referencia implícita)

  1. La página indica que con la información del patrón se respondan las preguntas 5 y 6; el contenido de la 6 no aparece en esta página.
  2. Se deduce que la pregunta 6 debía pedir el tipo de transformación que genera el patrón.

Respuesta (orientativa): El patrón de la letra F se genera por traslación (desplazamiento horizontal de la misma figura), sin rotación ni simetría.

¿Te fue útil esta página?

Preguntas que la gente también hace

¿Qué es una traslación en un patrón geométrico?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Cómo identificar si una figura tiene eje de simetría?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Por qué la letra F repetida en cuadrícula es un patrón por traslación?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
  • • Concepto de simetría axial (eje de simetría)
  • • Idea de rotación de 180° y de desplazamiento (traslación)
  • • Lectura de figuras en una cuadrícula
Siguiente tema sugerido
Transformaciones isométricas: simetría, rotación y traslación aplicadas a diseños y patrones
