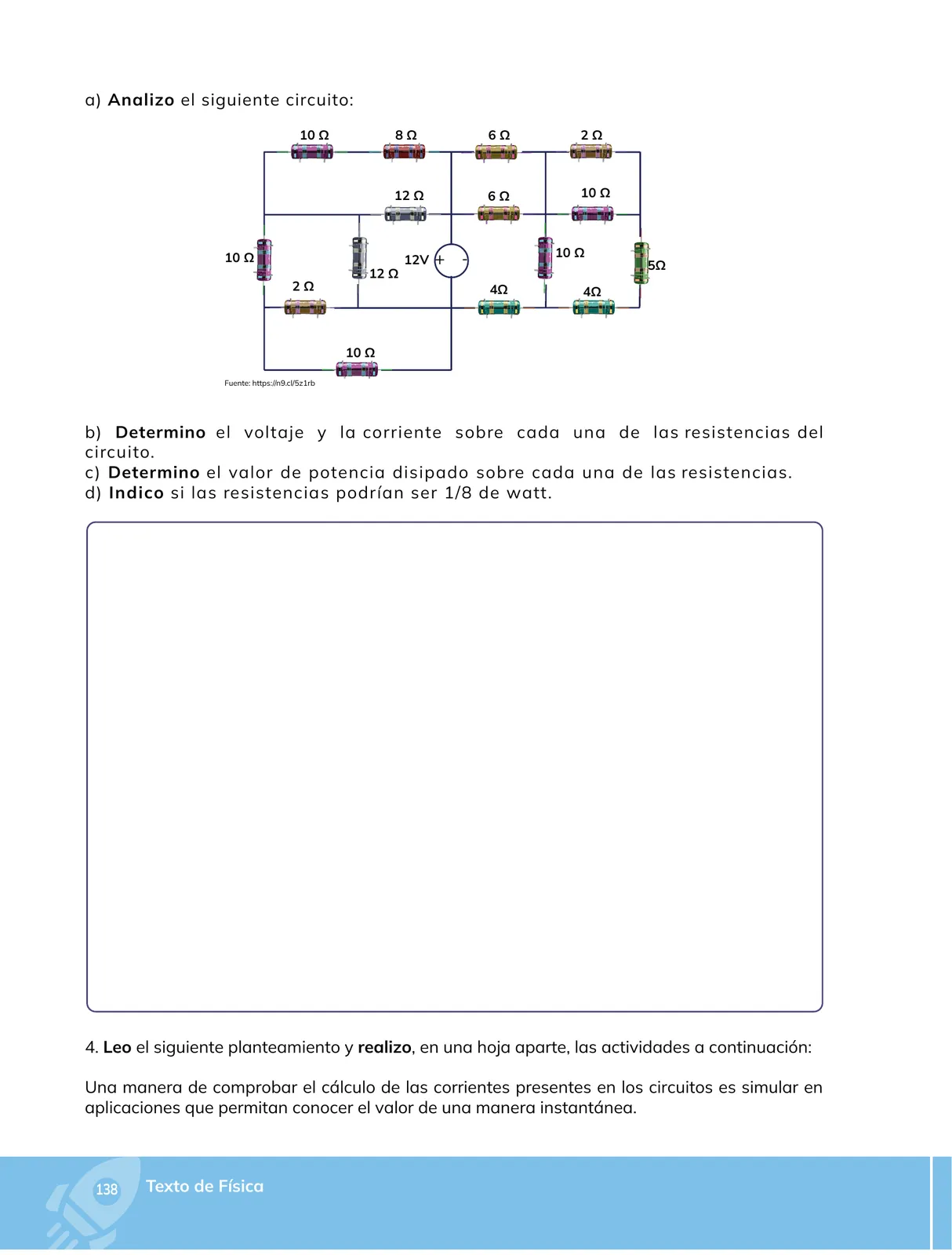

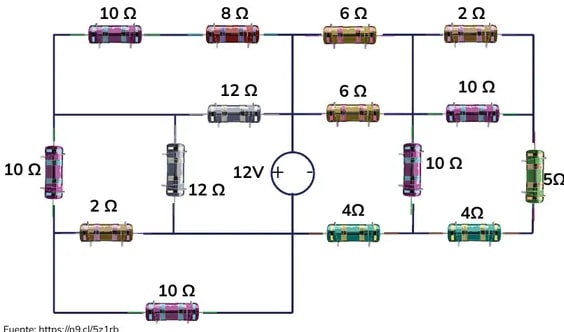

a) Analizo el siguiente circuito:

100 8Q 60 20

o ——— td) — — eta) iO 120 60 100 A —-— tec) —— toed

100 12V €) 100 o 120

20 40 40

| te fi

Fuente: https://n9.cl/521rb

b) Determino el voltaje y la corriente sobre cada una de las resistencias del

circuito. c) Determino el valor de potencia disipado sobre cada una de las resistencias.

d) Indico si las resistencias podrían ser 1/8 de watt.

r

4. Leo el siguiente planteamiento y realizo, en una hoja aparte, las actividades a continuación:

Una manera de comprobar el cálculo de las corrientes presentes en los circuitos es simular en aplicaciones que permitan conocer el valor de una manera instantánea.
