Resistencia equivalente de un circuito serie-paralelo

📄 ejercicios fisica 🎓 bachillerato · 1° BGU Ecuador 🇪🇨 EC 🗣 Español
Página 141
141 de 274
Página 141 de Fisica 1° · 2024
Anterior Página 141 / 274 Siguiente

Respuesta rápida

a) R_{eq} = 682\,\Omega. b) Circuito equivalente: fuente de poder en serie con una resistencia de 682\,\Omega.

📚 exercise fisica ⭐⭐ Dificultad 2/5 ⏱ 3 min lectura

Solución — Página 141

Fisica 1° · 2024

141
Ejercicio 141

a

Determine el valor de la resistencia equivalente del circuito, sabiendo que R_1 = R_3 = 220\,\Omega y R_2 = R_4 = 330\,\Omega.

Análisis del circuito:

  1. Al salir del terminal positivo de la fuente, la corriente atraviesa R_1 y R_2 una sola vez y en el mismo camino: están en serie. Luego el camino se bifurca en dos ramas verticales, R_3 y R_4, que comparten los mismos dos nodos: están en paralelo. Por lo tanto el circuito es mixto (serie + paralelo).

  2. Primero se simplifica el tramo paralelo. Para dos resistencias en paralelo:

\frac{1}{R_{34}} = \frac{1}{R_3} + \frac{1}{R_4} = \frac{1}{220\,\Omega} + \frac{1}{330\,\Omega}

  1. Se usa la fórmula abreviada para dos resistencias en paralelo:

R_{34} = \frac{R_3 \cdot R_4}{R_3 + R_4} = \frac{220\,\Omega \times 330\,\Omega}{220\,\Omega + 330\,\Omega} = \frac{72600\,\Omega^{2}}{550\,\Omega} = 132\,\Omega

  1. Comprobación: \frac{1}{220} + \frac{1}{330} = \frac{3}{660} + \frac{2}{660} = \frac{5}{660}, entonces R_{34} = \frac{660}{5} = 132\,\Omega. ✔

  2. Ahora todo el circuito se reduce a tres resistencias en serie: R_1, R_2 y R_{34}:

R_{eq} = R_1 + R_2 + R_{34} = 220\,\Omega + 330\,\Omega + 132\,\Omega

R_{eq} = 682\,\Omega


Respuesta

R_{eq} = 682\,\Omega.

141
Ejercicio 141

b

Grafique el circuito con la resistencia equivalente y la fuente de poder.

La representación equivalente es un circuito de malla simple: la fuente de poder y una única resistencia de 682\,\Omega cerrando el circuito.

flowchart LR
    Fuente[(Fuente de poder<br/>V)] --> R_eq[R_eq = 682 Ω] --> Fuente

Cualitativamente, el diagrama dibujado por el estudiante debe mostrar:

  • Un generador (batería) con sus terminales + y -.
  • En el ramal superior, R_1 = 220\,\Omega y R_2 = 330\,\Omega en serie.
  • En el tramo derecho, R_3 = 220\,\Omega y R_4 = 330\,\Omega en paralelo.
  • Y en el circuito simplificado: fuente + una sola resistencia de R_{eq} = 682\,\Omega.
Respuesta

Circuito equivalente: fuente de poder en serie con R_{eq} = 682\,\Omega.

Contenido de la página

Resolución del circuito mixto (página 141)

Enunciado:

a) Determino el valor de la resistencia equivalente, tomando en cuenta que R_1 y R_3 = 220\,\Omega y R_2 y R_4 = 330\,\Omega.

b) Grafico el circuito con la resistencia equivalente y la fuente de poder.

Identificación del circuito:

  • R_1 y R_2 están en el ramal superior, en serie entre sí.
  • R_3 y R_4 forman dos ramas paralelas a la derecha del circuito.
  • El conjunto R_3 \parallel R_4 está en serie con R_1 y R_2.

Cálculo:

R_{34} = \frac{R_3 \cdot R_4}{R_3 + R_4} = \frac{220 \times 330}{220 + 330} = 132\,\Omega

R_{eq} = R_1 + R_2 + R_{34} = 220 + 330 + 132 = 682\,\Omega

Circuito equivalente: fuente de poder en serie con R_{eq} = 682\,\Omega.

Ejemplos resueltos

Calcular la resistencia equivalente de tres resistencias: R_1 = 220\,\Omega, R_2 = 330\,\Omega en serie con el paralelo de R_3 = 220\,\Omega y R_4 = 330\,\Omega.

  1. Paralelo: R_{34} = \frac{220 \times 330}{220 + 330} = 132\,\Omega.
  2. Serie: R_{eq} = 220 + 330 + 132 = 682\,\Omega.

Tabla

Resistor Valor Conexión
R_1 220\,\Omega en serie
R_2 330\,\Omega en serie
R_3 220\,\Omega en paralelo con R_4
R_4 330\,\Omega en paralelo con R_3
R_{34} 132\,\Omega equivalente del paralelo
R_{eq} 682\,\Omega total del circuito

Diagramas (2)

flowchart TB
    Fuente[Fuente de poder<br/>+ / -] --> N1[Nodo superior]
    N1 --> R1[R1 = 220 Ω] --> R2[R2 = 330 Ω] --> N2[Nodo]
    N2 --> R3[R3 = 220 Ω] --> N3[Nodo inferior]
    N2 --> R4[R4 = 330 Ω] --> N3
    N3 --> Fuente
flowchart LR
    Fuente[(Fuente de poder V)] --> R_eq[R_eq = 682 Ω] --> Fuente

Fórmulas y ecuaciones

R_{paralelo} = \frac{R_1 \cdot R_2}{R_1 + R_2}

R_{serie} = R_1 + R_2 + \dots

\frac{1}{R_{34}} = \frac{1}{R_3} + \frac{1}{R_4}

R_{34} = \frac{R_3 \cdot R_4}{R_3 + R_4}

R_{eq} = R_1 + R_2 + R_{34}

R_{eq} = 220\,\Omega + 330\,\Omega + 132\,\Omega = 682\,\Omega

Glosario (5)

Resistencia equivalente
Valor único de resistencia que reemplazaría a un conjunto de resistencias conectadas entre sí, produciendo el mismo efecto sobre la corriente total del circuito.
Conexión en serie
Conexión en la que la corriente recorre las resistencias una sola vez y en el mismo camino; las resistencias se suman.
Conexión en paralelo
Conexión en la que las resistencias comparten los mismos dos nodos y la corriente se divide entre ellas.
Fuente de poder
Dispositivo (batería, generador) que proporciona la diferencia de potencial eléctrico que impulsa la corriente por el circuito.
Nodo
Punto o tramo de conductor donde se unen tres o más ramas de un circuito y se conserva la corriente.

Preguntas para practicar

¿Por qué R1 y R2 están en serie, mientras que R3 y R4 están en paralelo?

Porque R1 y R2 se encuentran en el mismo camino: toda la corriente que sale de la fuente los atraviesa uno tras otro, sin que exista un nodo entre ellos que se ramifique. En cambio, R3 y R4 están conectados entre los mismos dos nodos, de modo que la corriente que llega a ellos se divide y los recorre por caminos distintos, lo que define una conexión en paralelo.

¿Qué representa la resistencia equivalente en el circuito simplificado?

La resistencia equivalente es la resistencia única que, conectada a la misma fuente, produciría la misma corriente total que todo el conjunto original de resistencias. Permite analizar el circuito como si tuviera una sola resistencia, simplificando el cálculo de la corriente total y de la potencia entregada por la fuente.

Temas y conceptos clave

Circuitos eléctricos mixtosResistencia equivalenteResistencias en serie y en paraleloresistencia equivalenteconexión en serieconexión en paralelonodos del circuitofuente de poder
¿Te fue útil esta página?

Figuras de la página (1)

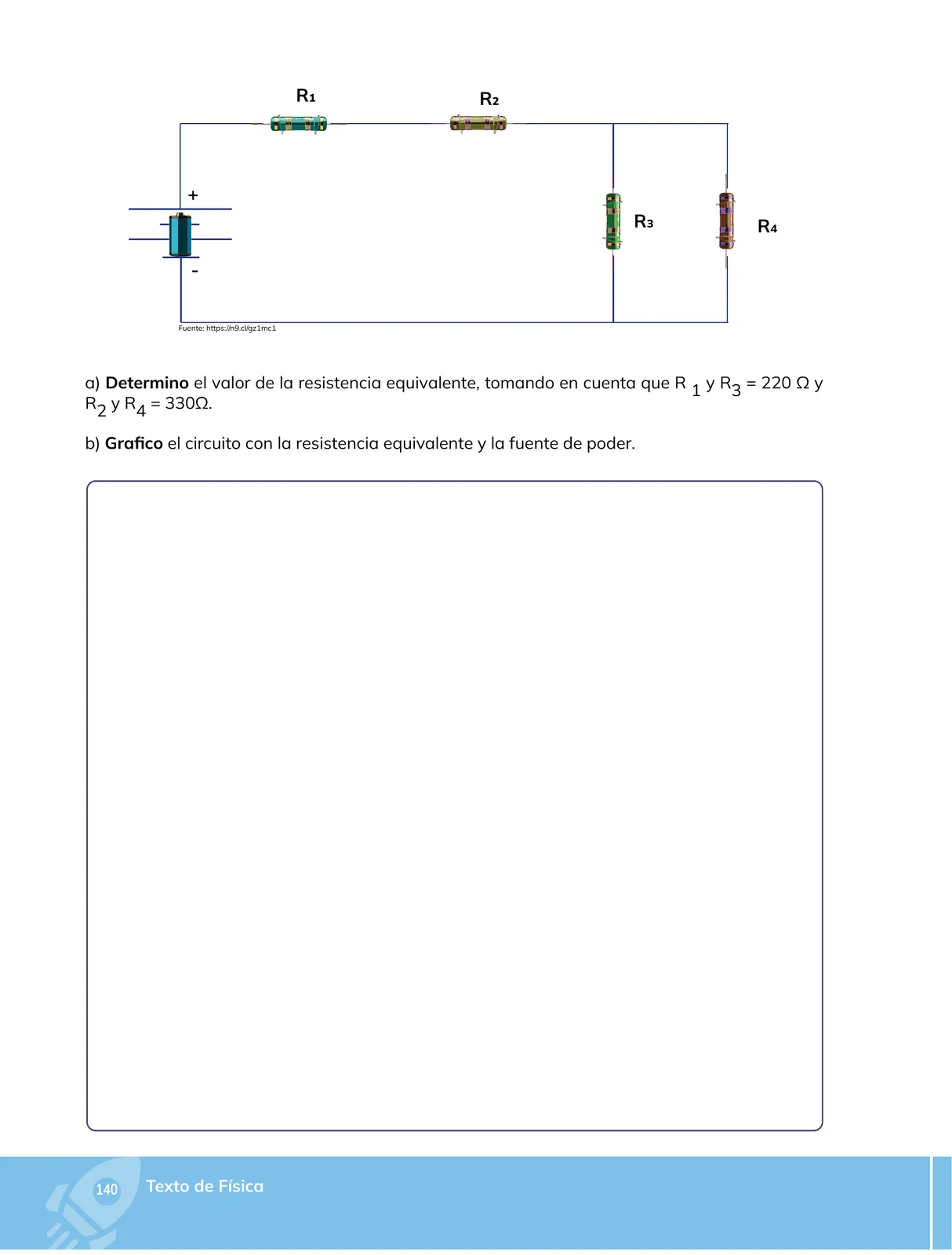

Diagrama de un circuito eléctrico: fuente de poder (batería) en el izquierda con terminales + y -, y en el ramal superior los resistores R1 y R2 en serie; a la derecha, dos ramas verticales en paralelo con los resistores R3 y R4.
Figura 1 image

Preguntas que la gente también hace

¿Cómo se calcula la resistencia equivalente de un circuito mixto?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué fórmula se usa para dos resistencias en paralelo?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué es la resistencia equivalente de un circuito y para qué sirve?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
  • • Ley de Ohm: $V = I \cdot R$
  • • Conexiones de resistencias en serie: $R_{eq} = R_1 + R_2$
  • • Conexiones de resistencias en paralelo: $\frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2}$
  • • Identificación de nodos en un circuito eléctrico
Siguiente tema sugerido
Cálculo de corrientes y tensiones parciales en el circuito mixto usando la ley de Ohm y la ley de división de voltaje
