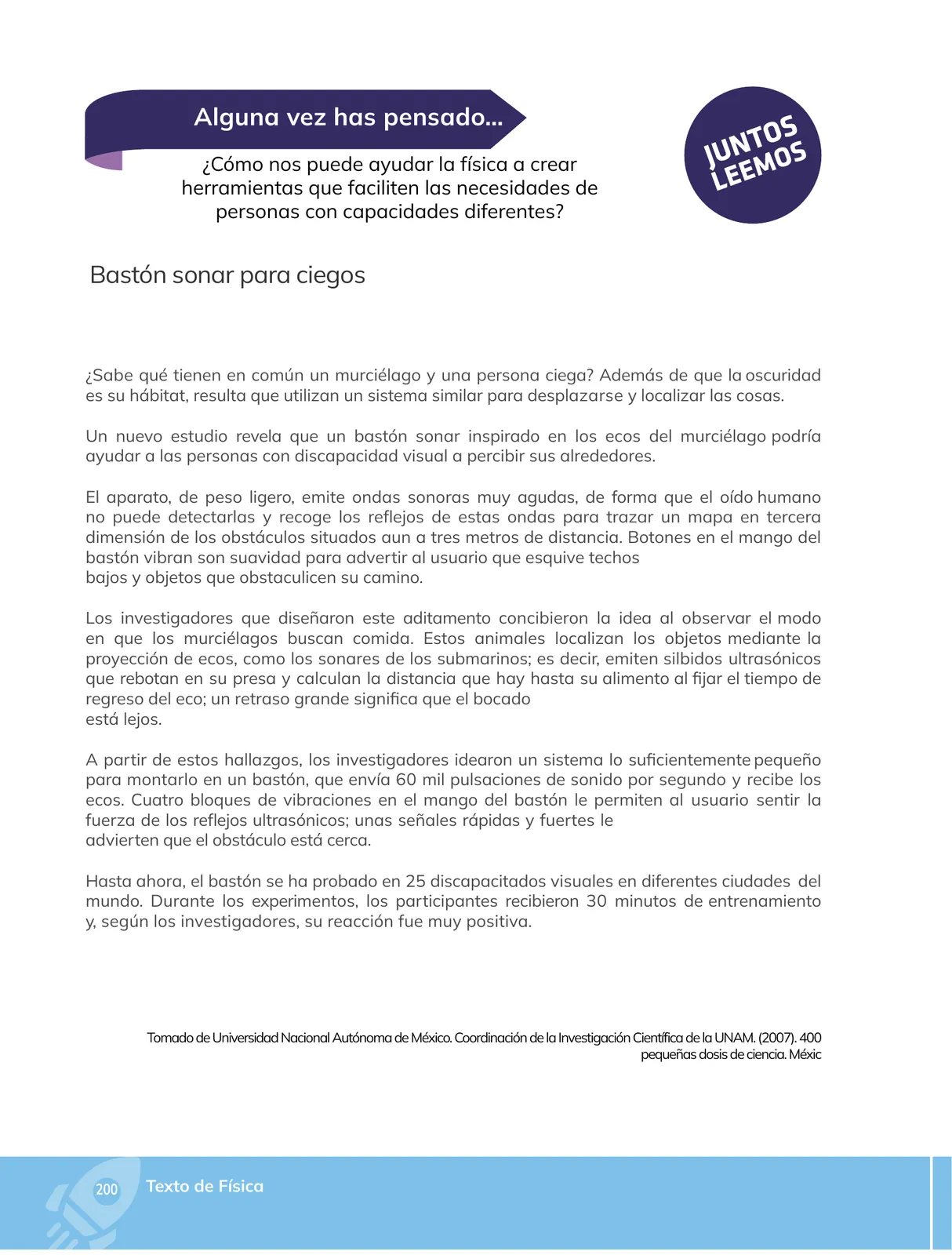

Análisis de la lectura "Bastón sonar para ciegos"

Idea central

El texto describe un bastón sonar inspirado en el sistema de ecolocalización de los murciélagos, concebido para asistir a personas con discapacidad visual en la detección de obstáculos.

Cómo funciona el sistema (según el texto)

1. El aparato es ligero y está montado en un bastón.
2. Emite ondas sonoras muy agudas (frecuencias por encima del rango audible humano, es decir, ultrasonidos).
3. Estas ondas rebotan en los objetos y regresan como ecos.
4. El aparato captura los ecos y traza un mapa tridimensional de los obstáculos, incluso a tres metros de distancia.
5. Cuatro bloques de vibraciones en el mango transmiten la información al usuario: señales rápidas y fuertes indican que el obstáculo está cerca.
6. El sistema envía aproximadamente 60 mil pulsaciones de sonido por segundo, es decir, una frecuencia del orden de 60\,000\,\text{Hz}.

Fundamento físico: la ecolocalización

1. El sonido se propaga como onda mecánica en el aire con velocidad aproximada v \approx 343\,\text{m/s} (a 20\,^\circ\text{C}).
2. Cuando una onda choca con un objeto, parte de su energía se refleja: se produce un eco.
3. El tiempo de viaje total (ida y vuelta) es el tiempo de regreso del eco: t = \dfrac{2d}{v}, de donde se despeja la distancia:

d = \dfrac{v \cdot t}{2}

4. El factor 2 se debe a que la onda recorre la distancia d dos veces: hasta el obstáculo y de regreso.
5. Cuanto mayor es el tiempo de eco, más lejos está el objeto ("un retraso grande significa que el bocado está lejos").
6. El murciélago, los submarinos y el bastón aplican el mismo principio físico, aunque los murciélagos usan ultrasonidos naturales y el aparato, ultrasonidos artificiales.

Cálculo de referencia

1. El bastón detecta obstáculos hasta d = 3\,\text{m}.
2. Con v = 343\,\text{m/s}, el tiempo de regreso del eco es:

t = \frac{2d}{v} = \frac{2 \times 3\,\text{m}}{343\,\text{m/s}} \approx 0{,}0175\,\text{s}

3. Es decir, aproximadamente 17{,}5\,\text{ms}.
4. A esta frecuencia de pulsaciones (60\,000 por segundo), el intervalo entre pulsaciones es:

T = \frac{1}{f} = \frac{1}{60\,000\,\text{Hz}} \approx 1{,}67 \times 10^{-5}\,\text{s} \approx 16{,}7\,\mu\text{s}

5. Como T \ll t, el sistema puede emitir y distinguir muchísimos ecos antes de que regrese el primero, lo que permite una "imagen" acústica continua del entorno.

Por qué usa ultrasonidos

1. El oído humano detecta aproximadamente entre 20\,\text{Hz} y 20\,000\,\text{Hz}.
2. Con f = 60\,000\,\text{Hz}, la onda es inaudible: el usuario no es molestado por el sonido.
3. Además, a mayor frecuencia la longitud de onda es menor (\lambda = v/f \approx 343/60\,000 \approx 5{,}7\,\text{mm}), lo que permite "ver" objetos pequeños con mayor detalle.

Valor educativo y social del proyecto

• Muestra cómo la física (propagación y reflexión de ondas) se convierte en tecnología de apoyo.
• El diseño imita a la naturaleza (biomimética o biomímesis).
• El piloto se realizó con 25 personas con discapacidad visual, con 30 minutos de entrenamiento, con reacción positiva.

¿Cómo nos puede ayudar la física a crear herramientas que faciliten las necesidades de personas con capacidades diferentes?

1. La física describe cómo se comportan las ondas (sonido, luz) y los materiales.
2. Al conocer el eco y la ecolocalización, los científicos diseñaron un aparato que convierte la información acústica en información táctil (vibraciones en el mango).
3. Así, la física permite traducir un dato físico (distancia calculada con d = vt/2) en una señal que una persona con discapacidad visual puede percibir.
4. El mismo razonamiento físico sostiene otros dispositivos: bastones electrónicos, pantallas braille mejoradas, lentes de aumento, sillas de ruedas de materiales ligeros, etc.

Respuesta orientativa: La física aporta el conocimiento sobre propagación, reflexión y frecuencia de las ondas, que permite construir instrumentos que convierten la información del entorno (distancias, obstáculos) en señales accesibles (vibración, sonido), como el bastón sonar inspirado en la ecolocalización de los murciélagos.
