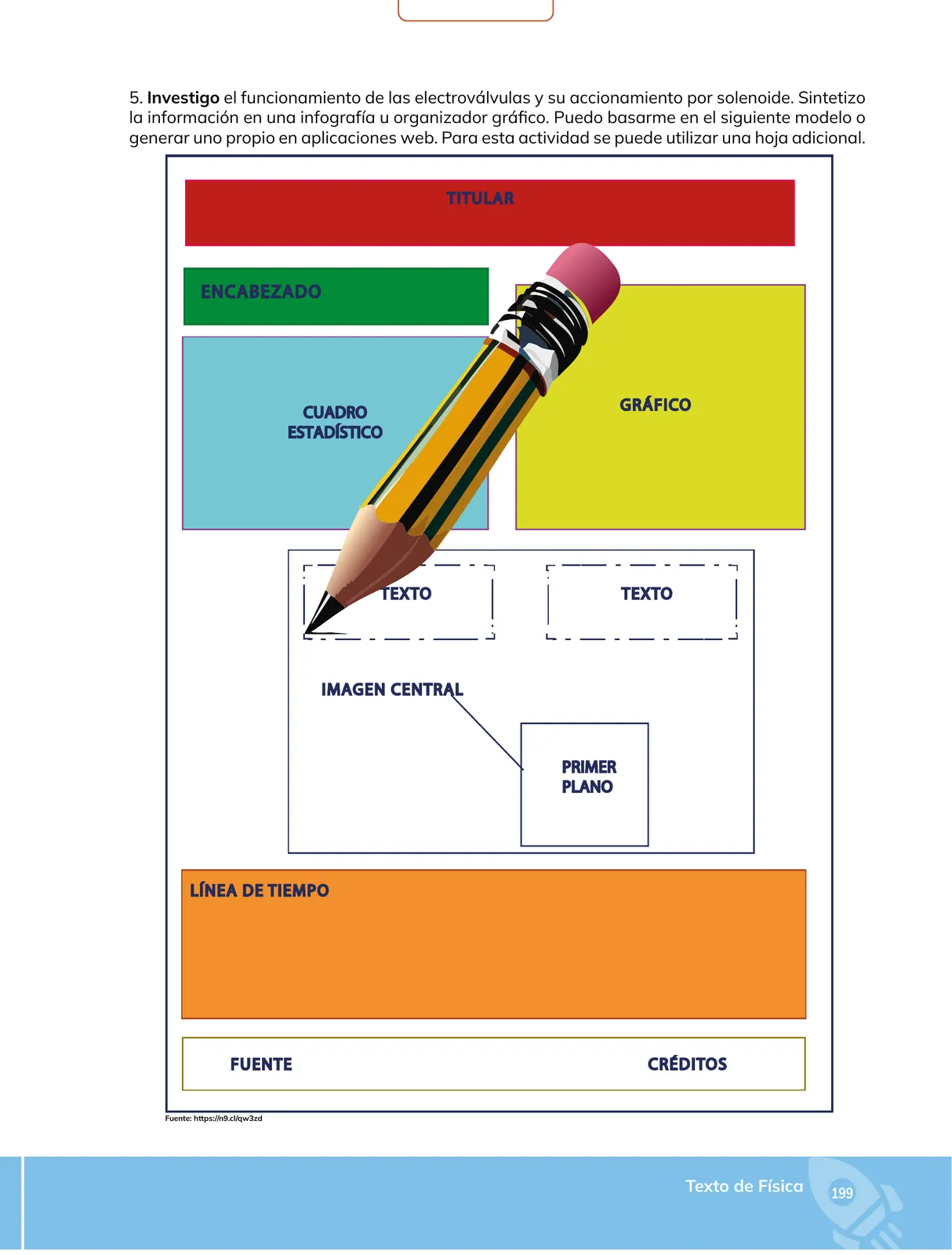

Investigo el funcionamiento de las electroválvulas y su accionamiento por solenoide. Sintetizo la información en una infografía u organizador gráfico.

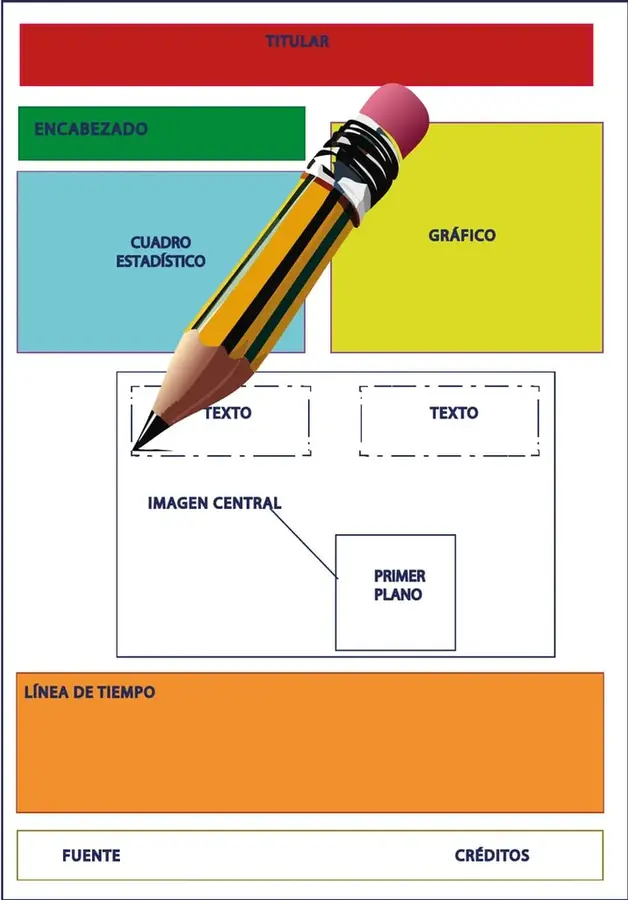

Se propone una infografía completa siguiendo el modelo de la página (titular, encabezado, cuadro estadístico, gráfico, textos, imagen central, primer plano, línea de tiempo, fuente y créditos).
Titular
Electrovalvula accionada por solenoide: del magnetismo a la automatización
Encabezado
Una electrovalvula (o solenoide-valve) es una válvula cuyo elemento de mando es un solenoid: una bobina de alambre enrollada sobre un núcleo de material ferromagnético. Cuando la bobina es alimentada, la corriente circula a través de ella y, según la Ley de Ampere, se genera un campo magnético capaz de atraer a un émbolo (armadura) que abre o cierra el paso del fluido (líquido o gas).
Cuadro estadístico (valores típicos)
| Parámetro | Valor típico |
|---|---|
| Tensiones de bobina | 12 V DC, 24 V DC, 110/220 V AC |
| Consumo eléctrico | 3 a 10 W |
| Tiempo de apertura | 10 a 50 ms |
| Tiempo de cierre | 20 a 80 ms |
| Presión de trabajo | hasta 16 bar |
| Diámetro de paso | 2 a 50 mm |
| Vida útil | 10^{6} a 10^{8} ciclos |
Gráfico
Gráfico de barras del consumo de potencia vs tensión de bobina (24 V DC ≈ 5 W; 110 V AC ≈ 4 W; 220 V AC ≈ 4 W). El consumo no crece con la tensión porque la bobina se diseña para que P = V^{2}/R se mantenga casi constante.
Texto 1 (Funcionamiento)
- Se aplica tensión a la bobina: circula la corriente I.
- La bobina genera campo magnético. En el núcleo: B = \mu_{0}\, n\, I, donde n es el número de espiras por metro y \mu_{0} la permeabilidad magnética del vacío.
- El campo atrae el émbolo, que vence la fuerza del resorte y desplaza el sello sobre el asiento: la válvula abre.
- Al cortar la corriente, el campo desaparece y el resorte devuelve el émbolo: la válvula cierra.
Texto 2 (Tipos y usos)
- Directa (accionada directamente): el solenoide mueve el sello; responde rápido, para caudales pequeños.
- Pilotada (indirecta): el solenoide abre una piloto y es la presión del fluido la que mueve el diafragma; ahorra energía para caudales grandes.
- Normalmente cerrada (NC) y normalmente abierta (NO).
- Aplicaciones: riego agrícola, lavadoras y lavavajillas, aire comprimido, aire acondicionado, frenos ABS, dispensadores y procesos industriales.
Imagen central
Corte de la electrovalvula: bobina, émbolo/armadura, resorte, asiento y cuerpo con entradas y salida del fluido.
Primer plano
Detalle del solenoide: bobina de cobre, núcleo ferromagnético, aire entre núcleo y émbolo, y el émbolo de acero con sello elastomérico.
Línea de tiempo
- 1820: Hans Christian Ørsted descubre el efecto magnético de la corriente eléctrica.
- 1820: Ampere acuña el término solenoid y formula la Ley de Ampere.
- 1831: Faraday descubre la inducción electromagnética (base de los solenoides en corriente alterna).
- 1880-1900: se construyen electroimanes industriales y primeros actuadores eléctricos.
- 1930-1950: nacen las electroválvulas para automatización y control de fluidos.
- 1970-2000: electrónica de potencia y control por PLC; válvulas piloto de bajo consumo.
- Hoy: solenoides de alto rendimiento, válvulas con sensores de posición y control por internet de las cosas (IoT).
Fuente y créditos
- Fuente: https://n9.cl/qw3zd
- Créditos: infografía elaborada por el/la estudiante de Física, 1.er año de BGU, basada en el modelo del libro.
mindmap
root((Electrovalvula accionada por solenoide))
Solenoide
Bobina de alambre
Nucleo ferromagnetico
Campo B = mu0 n I
Armadura o embolo
Valvula
Cuerpo y entradas
Asiento y sello
Resorte de cierre
Diafragma
Tipos
Directa
Pilotada o indirecta
Normalmente cerrada
Normalmente abierta
Operacion
Energizar abre
Desenergizar cierra
Tiempo de conmutacion
Aplicaciones
Riego agricola
Lavado industrial
Aire comprimido
Frenos ABS
Procesos automatizados
timeline
title Linea de tiempo del solenoide y las electrovalves
1820 : Ørsted descubre el efecto magnetico de la corriente : Ampere acuña el termino solenoide
1831 : Faraday descubre la induccion electromagnetica
1900 : Electroimanes industriales y primeros actuadores electricos
1940 : Electrovalves para automatizacion de fluidos
1980 : Electronica de potencia y control con PLC
2020 : Valvulas inteligentes y control por IoT
flowchart TD
T["Tension aplicada a la bobina"] --> I["Circula la corriente I"]
I --> B["Se genera el campo magnetico B = mu0 n I"]
B --> F["La fuerza atrae la armadura"]
F --> O["El embolo vence el resorte y abre"]
O --> Q["Fluido en movimiento"]
Q --> C["Se corta la corriente"]
C --> S["El resorte recupera el asiento"]
S --> Z["Valvula cerrada"]
Cuadro comparativo
| Característica | Directa | Pilotada |
|---|---|---|
| Elemento que abre | El solenoide | La presión del fluido |
| Consumo | Mayor en continuo | Menor |
| Tiempo de respuesta | 10 a 50 ms | 50 a 200 ms |
| Presión de trabajo | Baja a media | Media a alta |
| Caudal recomendado | Pequeño | Medio a grande |
| Costo | Medio | Mayoriamente alto al inicio |
