Tema 3: Símbolos de bioseguridad
Respuesta rápida
Los símbolos permiten comunicar ideas sin palabras: pictogramas, semáforos, emojis, iconos y pictogramas de bioseguridad OMS/GHS (inflamable, corrosivo, tóxico) transmiten mensajes universales que reducen riesgos en el laboratorio.
Solución — Página 189
Quimica 1° · 2024
Símbolos de bioseguridad (Tema 3)

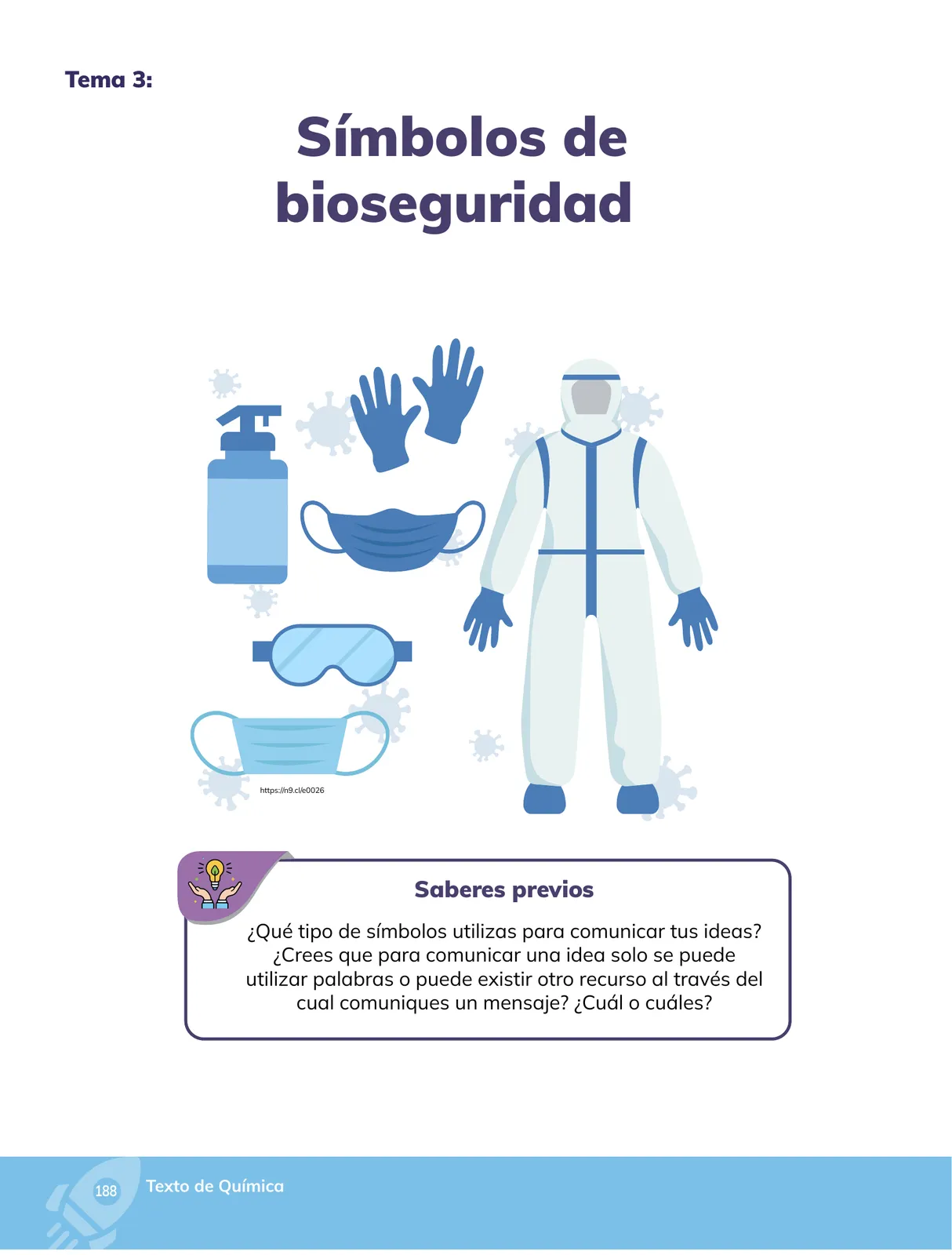

La página abre el Tema 3 de Química (Bachillerato, Ecuador) y presenta una fotografía/infografía con los elementos principales de bioseguridad: gel antibacterial, guantes, cubrebocas (quirúrgicos y de tira de tela), goggles (gafas de seguridad) y un traje completo de protección (coverall) con capucha y botas, rodeados de representaciones de virus.
Contenido conceptual
La bioseguridad es el conjunto de normas, prácticas y equipos que protegen al personal de laboratorio, a los pacientes y al ambiente frente a agentes biológicos (virus, bacterias, hongos) y sustancias químicas peligrosas. Estos elementos se identifican mediante símbolos de bioseguridad: pictogramas estandarizados que alertan sobre el tipo de agente o riesgo presente.
En el laboratorio de química se emplean dos grandes familias de símbolos:
| Sistema | Origen | Cantidad de símbolos | Uso |
|---|---|---|---|
| OMS (Organización Mundial de la Salud) | 1996 | 6 | Bioseguridad de agentes infecciosos |
| ISO 7010 / GHS (Clasificación Armonizada Mundial de Peligros) | ISO 2011, GHS ONU 2003 | 9 pictogramas GHS | Riesgos químicos (inflamables, corrosivos, tóxicos) |
Los seis símbolos de bioseguridad de la OMS
- Círculo con tres bandas (rojo y blanco): agentes de grupo 1, riesgo mínimo para individuos y comunidad.
- Círculo con tres bandas y un cuarto (rojo/amarillo/blanco): agentes de grupo 2, riesgo para individuos, bajo para la comunidad.
- Círculo con tres bandas y tres cuartos (amarillo/blanco/rojo): agentes de grupo 3, alto riesgo para individuos, bajo para la comunidad.
- Círculo rojo con tres bandas negras y una banda roja: agentes de grupo 4, riesgo alto para individuos y comunidad.
- Círculo amarillo con bandas rojas: agente no clasificado, posible riesgo para individuos y comunidad.
- Círculo rojo con bandas negras: agente de grupo de alto riesgo, muy probable que se transmita entre personas y entre comunidades.
Pictogramas GHS de peligro químico
- Explosivo: detonación y proyección de fragmentos.
- Inflamable: llama (fuego, gas inflamable, aerosoles, oxidantes).
- Gas a presión: cilindro presurizado (gases comprimidos, licuados, disueltos).
- Corrosión: chorro que daña metal y piel.
- Oxidante: llama sobre un círculo (acelera la combustión).
- Tóxico (craneo y tibias): sustancias nocivas si se ingieren, inhalan o absorben por la piel.
- Salud (silueta): efectos específicos: sensibilización, daño orgánico, daño reproductivo.
- Peligro ambiental (pez y árbol): tóxico para organismos acuáticos.
- Peligro: signo de exclamación (irritación, sensibilización respiratoria).
Símbolos como recurso de comunicación (respuesta a los saberes previos)
Símbolos como 🚫, ⚠, ♻, el semáforo o los pictogramas permiten transmitir un mensaje universal sin depender del idioma. En un laboratorio, esto es crítico: una etiqueta clara evita accidentes.
Contenido de la página
Tema 3: Símbolos de bioseguridad
Saberes previos
¿Qué tipo de símbolos utilizas para comunicar tus ideas? ¿Crees que para comunicar una idea solo se puede utilizar palabras o puede existir otro recurso a través del cual comuniques un mensaje? ¿Cuál o cuáles?
Imagen de apertura
La página muestra el conjunto de elementos de bioseguridad más comunes en un laboratorio de química:
- Gel antibacterial / desinfectante (botella con dispensador).
- Guantes de nitrilo o látex.
- Cubrebocas quirúrgicos (azul) y de tira de tela (celeste).
- Gafas de seguridad (goggles).
- Traje completo de protección (coverall) con capucha, guantes y botas, en un ambiente con representaciones de virus.
Fuente de la imagen: https://ln9.cle0026
¿Qué son los símbolos de bioseguridad?
Son pictogramas estandarizados que identifican el tipo de agente biológico o químico presente en una zona y el nivel de riesgo asociado. Permiten que cualquier persona, sin importar su idioma, comprenda las precauciones que debe seguir.
Dos sistemas de símbolos
| Sistema | Año | N.º de símbolos | Tipo de riesgo |
|---|---|---|---|
| OMS (Organización Mundial de la Salud) | 1996 | 6 | Agentes biológicos (virus, bacterias, hongos, parásitos) |
| ISO 7010 / GHS | ISO 2011, GHS 2003 (ONU) | 9 pictogramas GHS | Peligros químicos (inflamable, corrosivo, tóxico, etc.) |
Los seis símbolos de bioseguridad de la OMS
| Símbolo | Agente | Riesgo para individuos | Riesgo para la comunidad |
|---|---|---|---|
| Círculo con tres bandas (rojo/blanco) | Grupo 1 | Mínimo | Bajo |
| Círculo con tres bandas y un cuarto | Grupo 2 | Bajo | Bajo |
| Círculo con tres bandas y tres cuartos | Grupo 3 | Alto | Bajo |
| Círculo rojo con bandas negras y una banda roja | Grupo 4 | Alto | Alto |
| Círculo amarillo con bandas rojas | No clasificado | Posible | Posible |
| Círculo rojo con bandas negras | Alto riesgo | Muy alto | Muy alto |
Los nueve pictogramas de peligro GHS
- Explosivo — detonación y proyección de fragmentos.
- Inflamable — llama; incluye fuego, gas inflamable, aerosoles y oxidantes.
- Gas a presión — cilindro presurizado: gases comprimidos, licuados o disueltos.
- Corrosión — chorro que daña metal y piel.
- Oxidante — llama sobre círculo: acelera la combustión.
- Tóxico (cráneo y tibias) — ingesta, inhalación o absorción por la piel.
- Salud (silueta humana) — sensibilización, daño orgánico o reproductivo.
- Peligro ambiental (pez y árbol) — tóxico para organismos acuáticos.
- Peligro (signo de exclamación) — irritación y sensibilización respiratoria.
Equipo de protección personal (EPP)
- Guantes: protegen las manos de salpicaduras y contacto con agentes infecciosos o químicos.
- Gafas de seguridad / goggles: evitan el acceso de salpicaduras a los ojos.
- Cubrebocas / mascarillas: bloquean la inhalación de gotículas y aerosoles.
- Traje de protección (coverall): cubre todo el cuerpo y reduce la exposición cutánea.
- Gel antibacterial / desinfectante: higiene de manos antes y después del contacto.
La comunicación sin palabras
Los símbolos, íconos, el semáforo, los emojis y las señales de tránsito son recursos comunicativos universales que complementan —o reemplazan— las palabras. En un laboratorio de química son esenciales: una etiqueta con el pictograma correcto puede prevenir una intoxicación o un incendio.
Ejemplos resueltos
Identifica la familia de símbolos y el riesgo asociado al pictograma de un cilindro presurizado (GHS) y al círculo rojo con bandas negras (OMS).
- El cilindro presurizado pertenece al grupo de Gases a presión (GHS).
- Su riesgo: los gases comprimidos, licuados o disueltos pueden explotar, asfixiar o causar quemaduras por despresurización.
- El círculo rojo con bandas negras es el símbolo OMS de agente de alto riesgo.
- Su riesgo: se transmite con facilidad entre personas y entre comunidades, por lo que exige la máxima contención.
Respuesta: GHS cilindro = gases a presión (riesgo físico/químico); OMS círculo rojo-negro = agente de grupo de alto riesgo.
Tablas (2)
| Sistema | Año | Símbolos | Tipo de riesgo |
|---|---|---|---|
| OMS | 1996 | 6 | Agentes biológicos |
| ISO 7010 / GHS | 2003–2011 | 9 | Peligros químicos |
| Símbolo OMS | Agente | Riesgo individuo | Riesgo comunidad |
|---|---|---|---|
| Tres bandas rojas/blancas | Grupo 1 | Mínimo | Bajo |
| Tres bandas + un cuarto | Grupo 2 | Bajo | Bajo |
| Tres bandas + tres cuartos | Grupo 3 | Alto | Bajo |
| Círculo rojo, bandas negras + banda roja | Grupo 4 | Alto | Alto |
| Círculo amarillo con bandas rojas | No clasificado | Posible | Posible |
| Círculo rojo con bandas negras | Alto riesgo | Muy alto | Muy alto |
Diagrama
mindmap
root((Bioseguridad))
Símbolos OMS (6)
Grupo 1 – riesgo mínimo
Grupo 2 – riesgo bajo
Grupo 3 – riesgo alto
Grupo 4 – riesgo alto
No clasificado
Alto riesgo comunitario
Pictogramas GHS (9)
Explosivo
Inflamable
Gas a presión
Corrosión
Oxidante
Tóxico
Daño a la salud
Peligro ambiental
Peligro (exclamación)
Equipo de protección
Guantes
Gafas de seguridad
Cubrebocas
Coverall
Gel antibacterial
Fórmulas y ecuaciones
Nivel de riesgo = f(agente biológico, concentración, ruta de exposición, equipo de protección)
Glosario (8)
- Bioseguridad
- Conjunto de normas, prácticas y equipos que protegen a las personas y al ambiente frente a agentes biológicos y químicos peligrosos.
- Pictograma
- Símbolo gráfico que representa un concepto o una advertencia sin necesidad de palabras.
- Agente biológico
- Microorganismo (virus, bacteria, hongo) o sus toxinas capaz de causar enfermedad.
- GHS
- Sistema Armonizado de Clasificación y Etiquetado de Productos Químicos, creado por la ONU en 2003.
- EPP
- Equipo de protección personal: guantes, gafas, cubrebocas, trajes y calzado que reducen la exposición a riesgos.
- Coverall
- Traje completo de protección que cubre torso, extremidades y capucha, usado en zonas de alto riesgo biológico.
- Agente infeccioso
- Microorganismo capaz de provocar enfermedad en los seres vivos.
- Señalización
- Uso sistemático de símbolos, colores y etiquetas para comunicar peligros e instrucciones de seguridad.
Preguntas para practicar
¿Qué tipo de símbolos utilizas para comunicar tus ideas?
Utilizo emojis, íconos, el semáforo, pictogramas de tránsito, el lenguaje de señas y pictogramas de seguridad: son recursos gráficos que expresan ideas de forma rápida y sin palabras.
¿Crees que para comunicar una idea solo se puede utilizar palabras o puede existir otro recurso a través del cual comuniques un mensaje? ¿Cuál o cuáles?
No es necesario usar solo palabras. Existen muchos recursos alternativos: símbolos, colores, imágenes, diagramas, gestos y pictogramas. En laboratorios de química, los pictogramas OMS y GHS comunican riesgos sin depender del idioma y evitan accidentes.
¿Por qué es importante estandarizar los símbolos de seguridad a nivel mundial?
La estandarización (OMS, ISO 7010, GHS) garantiza que un mismo pictograma tenga el mismo significado en cualquier país, lo que reduce errores de interpretación, facilita el comercio internacional de productos químicos y protege la vida de trabajadores y comunidades.
Temas y conceptos clave
Fuentes y referencias
- https://ln9.cle0026
- Símbolos de bioseguridad de la Organización Mundial de la Salud (1996)
- ISO 7010: pictogramas de seguridad
Figuras de la página (1)
Preguntas que la gente también hace
¿Qué son los símbolos de bioseguridad y para qué sirven?
¿Cuáles son los símbolos de la OMS y los pictogramas GHS?
¿Por qué es importante usar equipo de protección personal en el laboratorio de química?
- • Concepto básico de laboratorio de química
- • Lectura de pictogramas y señales de advertencia
- • Noiones de salud ocupacional
📝 Transcripción de la página (texto seleccionable) 305 caracteres
Tema 3:
Simbolos de bioseguridad
y=
c* * mn
— @ @
Saberes previos
¿Qué tipo de símbolos utilizas para comunicar tus ideas? ¿Crees que para comunicar una idea solo se puede utilizar palabras o puede existir otro recurso al través del
cual comuniques un mensaje? ¿Cuál o cuáles?
