Campo eléctrico en el cuarto vértice de un cuadrado con cargas

📄 ejercicios fisica 🎓 bachillerato · 2° BGU Ecuador 🇪🇨 EC 🗣 Español

Página 128

128 de 274

Anterior Página 128 / 274 Siguiente

Respuesta rápida

3.a Esquema: cuadrado de lado 1 m con cargas $q_1=20\,\mu\text{C}$ en tres vértices y carga de prueba en el cuarto. 3.b $E_{D}=3{,}44\times10^{5}\,\text{N}/\text{C}$ a $45^{\circ}$ sobre el lado (diagonal del cuadrado).

📚 exercise fisica ⭐⭐⭐ Dificultad 3/5 ⏱ 4 min lectura

Solución — Página 128

Fisica 2° · 2024

Ejercicio 3

Sobre tres vértices de un cuadrado de 1 m de lado se colocan cargas iguales de $q_{1}=20\,\mu\text{C}$ . En el cuarto vértice se coloca una carga de prueba.

Parte 3.a

Esquema de los tres vértices y del cuarto vértice con una carga de prueba

El cuadrado tiene lado $L=1\,\text{m}$ . Se elige el origen en el vértice $A$ y los ejes a lo largo de los lados.
Coordenadas de los cuatro vértices: $A=(0,0)$ , $B=(1,0)$ , $C=(0,1)$ , $D=(1,1)$ (todas en metros).
Se colocan las cargas $q_{1}=20\,\mu\text{C}=20\times10^{-6}\,\text{C}$ en $A$ , $B$ y $C$ (los tres vértices).
En el cuarto vértice $D$ se coloca la carga de prueba $q_{0}$ , que observa el campo eléctrico creado por las tres cargas anteriores.
Las distancias desde $D$ son: a $B$ : $r_{BD}=1\,\text{m}$ ; a $C$ : $r_{CD}=1\,\text{m}$ ; a $A$ : $r_{AD}=\sqrt{1^{2}+1^{2}}=\sqrt{2}\approx1{,}414\,\text{m}$ (la diagonal).

Respuesta

esquema con $A$ , $B$ , $C$ cargadas con $q_{1}=20\,\mu\text{C}$ y $D$ con la carga de prueba $q_{0}$ , tal como se describe arriba (lado $1\,\text{m}$ , diagonal $\sqrt{2}\,\text{m}$ ).

Parte 3.b

Vector campo eléctrico sobre el cuarto vértice

Se aplica el principio de superposición: $\vec{E}_{D}=\vec{E}_{A}+\vec{E}_{B}+\vec{E}_{C}$ , con la ley de Coulomb para el campo:

$E=k\frac{q_{1}}{r^{2}},\qquad k=9\times10^{9}\,\text{N}\cdot\text{m}^{2}/\text{C}^{2}$

Paso 1. Campo debido a la carga en $A$ (diagonal):

$E_{A}=9\times10^{9}\cdot\frac{20\times10^{-6}}{(\sqrt{2})^{2}}=\frac{1{,}8\times10^{5}}{2}=9{,}0\times10^{4}\,\text{N}/\text{C}$

Dirección: a lo largo de la diagonal $AD$ , es decir, a $45^{\circ}$ respecto de $AB$ . Sus componentes son:

$E_{Ax}=E_{A}\cos45^{\circ}=9{,}0\times10^{4}\cdot\frac{\sqrt{2}}{2}=6{,}36\times10^{4}\,\text{N}/\text{C}$

$E_{Ay}=E_{A}\sin45^{\circ}=6{,}36\times10^{4}\,\text{N}/\text{C}$

Paso 2. Campo debido a la carga en $B$ (distancia $1\,\text{m}$ , dirección $+y$ ):

$E_{B}=9\times10^{9}\cdot\frac{20\times10^{-6}}{1^{2}}=1{,}8\times10^{5}\,\text{N}/\text{C}\quad\Rightarrow\quad E_{Bx}=0,\; E_{By}=1{,}8\times10^{5}\,\text{N}/\text{C}$

Paso 3. Campo debido a la carga en $C$ (distancia $1\,\text{m}$ , dirección $+x$ ):

$E_{C}=9\times10^{9}\cdot\frac{20\times10^{-6}}{1^{2}}=1{,}8\times10^{5}\,\text{N}/\text{C}\quad\Rightarrow\quad E_{Cx}=1{,}8\times10^{5},\; E_{Cy}=0$

Paso 4. Componentes del campo resultante:

$E_{x}=E_{Ax}+E_{Bx}+E_{Cx}=6{,}36\times10^{4}+0+1{,}8\times10^{5}=2{,}436\times10^{5}\,\text{N}/\text{C}$

$E_{y}=E_{Ay}+E_{By}+E_{Cy}=6{,}36\times10^{4}+1{,}8\times10^{5}+0=2{,}436\times10^{5}\,\text{N}/\text{C}$

Paso 5. Módulo del campo resultante:

$E_{D}=\sqrt{E_{x}^{2}+E_{y}^{2}}=\sqrt{2}\cdot\left(2{,}436\times10^{5}\right)=3{,}44\times10^{5}\,\text{N}/\text{C}$

Paso 6. Dirección: como $E_{x}=E_{y}>0$ , el ángulo es

$\theta=\arctan\left(\frac{E_{y}}{E_{x}}\right)=\arctan(1)=45^{\circ}$

Es decir, el campo apunta a lo largo de la diagonal $AD$ , alejándose del vértice $A$ (las tres cargas son positivas, así que repele a la carga de prueba).

Respuesta

$\vec{E}_{D}=3{,}44\times10^{5}\,\text{N}/\text{C}$ dirigido a $45^{\circ}$ con respecto al lado $AB$ , es decir, a lo largo de la diagonal del cuadrado (hacia el exterior del vértice $D$ ).

Contenido de la página

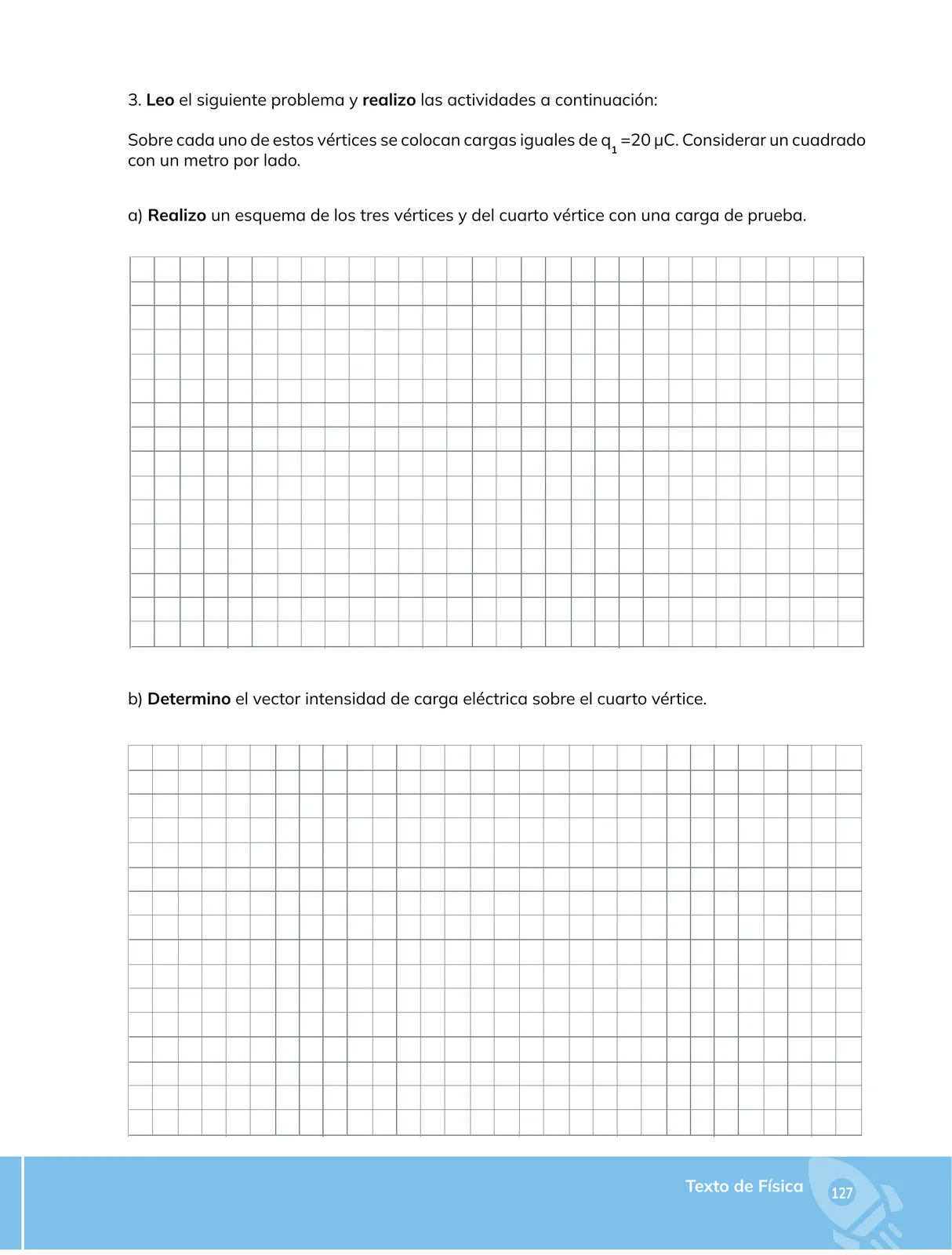

Problema 3

Sobre cada uno de tres vértices de un cuadrado con un metro por lado se colocan cargas iguales de $q_{1}=20\,\mu\text{C}$ . En el cuarto vértice se coloca una carga de prueba.

a) Esquema de los tres vértices y del cuarto vértice con una carga de prueba

Cuadrado de lado $L=1\,\text{m}$ .
Vértices $A=(0,0)$ , $B=(1,0)$ , $C=(0,1)$ , $D=(1,1)$ .
Cargas $q_{1}=20\,\mu\text{C}$ en $A$ , $B$ y $C$ .
Carga de prueba $q_{0}$ en $D$ .
Distancias a $D$ : $r_{BD}=r_{CD}=1\,\text{m}$ y $r_{AD}=\sqrt{2}\,\text{m}$ .

b) Vector campo eléctrico sobre el cuarto vértice

Se suman vectorialmente los campos producidos por cada carga (principio de superposición):

$\vec{E}_{D}=\vec{E}_{A}+\vec{E}_{B}+\vec{E}_{C}$

Cálculo:

$E_{A}=9\times10^{9}\dfrac{20\times10^{-6}}{(\sqrt{2})^{2}}=9{,}0\times10^{4}\,\text{N}/\text{C}$ (a $45^{\circ}$ )
$E_{B}=E_{C}=9\times10^{9}\dfrac{20\times10^{-6}}{1^{2}}=1{,}8\times10^{5}\,\text{N}/\text{C}$
$E_{x}=6{,}36\times10^{4}+1{,}8\times10^{5}=2{,}44\times10^{5}\,\text{N}/\text{C}$
$E_{y}=1{,}8\times10^{5}+6{,}36\times10^{4}=2{,}44\times10^{5}\,\text{N}/\text{C}$
$E_{D}=\sqrt{E_{x}^{2}+E_{y}^{2}}=3{,}44\times10^{5}\,\text{N}/\text{C}$ , dirección $45^{\circ}$ (diagonal del cuadrado).

Ejemplos resueltos

Tres cargas de 20 μC están en tres vértices de un cuadrado de 1 m de lado; ¿qué campo eléctrico actúa sobre una carga de prueba colocada en el cuarto vértice?

$E_{A}=9{,}0\times10^{4}$ N/C a 45°, $E_{B}=E_{C}=1{,}8\times10^{5}$ N/C. Componentes: $E_{x}=E_{y}=2{,}44\times10^{5}$ N/C. Resultado: $E_{D}=3{,}44\times10^{5}$ N/C a 45° sobre el lado (diagonal).

Tabla

Vértice	Coordenadas (m)	Distancia a D (m)	Campo (N/C)	Dirección
A	(0,0)	√2 ≈ 1,414	9,0×10⁴	45° sobre AB (diagonal)
B	(1,0)	1	1,8×10⁵	+y (vertical)
C	(0,1)	1	1,8×10⁵	+x (horizontal)
Resultado D	(1,1)	—	3,44×10⁵	45° (diagonal AD)

Diagrama

flowchart LR
  A["A (0,0)\nq₁ = 20 μC"] --- B["B (1,0)\nq₁ = 20 μC"]
  B --- D["D (1,1)\nCarga de prueba q₀"]
  A --- C["C (0,1)\nq₁ = 20 μC"]
  C --- D
  A -.- D
  style D fill:#e1f5fe,stroke:#01579b,stroke-width:2px

Fórmulas y ecuaciones

E = k $\frac{q}{r^{2}}$ con k = $9×10^{9}$ N·m²/C²

$E_{D}=$ $\sqrt{E_{x}^{2}+E_{y}^{2}}$

E=k $\frac{q}{r^{2}}$

$\vec{E}@@MATH_0@@\vec{E}@@MATH_1@@\vec{E}@@MATH_2@@\vec{E}$ $_{C}$

$E_{x}=E_{x1}+E_{x2}+E_{x3}$

$E_{D}=$ $\sqrt{E_{x}^{2}+E_{y}^{2}}$

$\theta=\arctan\left(@@MATH_0@@\right)$

Glosario (4)

Campo eléctrico: Vector que describe la intensidad y dirección de la fuerza eléctrica por unidad de carga en un punto del espacio.
Carga de prueba: Carga positiva y pequeña, introducida en un punto para medir el campo eléctrico sin alterarlo.
Principio de superposición: El campo eléctrico total en un punto es la suma vectorial de los campos producidos por cada carga individual.
Unidad de carga: El coulomb (C); 1 μC = 1×10⁻⁶ C.

Temas y conceptos clave

Campo eléctrico de una carga puntualSuperposición vectorial de campos eléctricosDescomposición de vectores en el planoley de Coulombcampo eléctricocarga de pruebadiagonal de un cuadradosuperposición de vectores
