1
Ejercicio 1

A que no te atreves — Ley de Ohm y Circuitos Eléctricos

Desafío: diseñar un conjunto de actividades que permitan explorar la Ley de Ohm y los conceptos relacionados en circuitos eléctricos sin necesidad de multímetros o materiales especializados.

Marco conceptual previo

La Ley de Ohm relaciona voltaje, corriente y resistencia:

V = I \cdot R

Despejando cada magnitud: I = \frac{V}{R} y R = \frac{V}{I}.

La potencia eléctrica (que determina el brillo de la lámpara) es:

P = V \cdot I = I^{2} \cdot R = \frac{V^{2}}{R}

  • Circuito en serie: R_{eq} = R_{1} + R_{2}; la misma corriente pasa por todos los componentes.
  • Circuito en paralelo: \frac{1}{R_{eq}} = \frac{1}{R_{1}} + \frac{1}{R_{2}}; cada rama recibe el mismo voltaje de la fuente.

Actividad 1 — Observación de comportamiento

Con una pila de V = 9 \, \text{V} y una bombilla de R = 90 \, \Omega conectada directamente a la fuente:

  1. Sustituimos en la Ley de Ohm: I = \frac{V}{R} = \frac{9 \, \text{V}}{90 \, \Omega} = 0{,}1 \, \text{A}.
  2. Calculamos la potencia disipada: P = \frac{V^{2}}{R} = \frac{(9 \, \text{V})^{2}}{90 \, \Omega} = \frac{81}{90} = 0{,}9 \, \text{W}.
  3. Si se usa un cable largo o delgado (mayor resistencia r), la resistencia total sube: R_{total} = R + r.
  4. Con r = 10 \, \Omega: R_{total} = 100 \, \Omega, por lo tanto I = \frac{9}{100} = 0{,}09 \, \text{A} y P = \frac{81}{100} = 0{,}81 \, \text{W}.
  5. Como 0{,}81 \, \text{W} < 0{,}9 \, \text{W}, la bombilla recibe menos potencia y brilla menos.

Respuesta orientativa: al aumentar la resistencia de los cables o conexiones, la corriente disminuye y el brillo de la luz se reduce.

Actividad 2 — Comparación de brillo con distintos vatios

Dos bombillas de la misma tensión (9 \, \text{V}), una de R_{1} = 45 \, \Omega y otra de R_{2} = 180 \, \Omega:

  1. Bombilla 1: P_{1} = \frac{V^{2}}{R_{1}} = \frac{81}{45} = 1{,}8 \, \text{W}.
  2. Bombilla 2: P_{2} = \frac{V^{2}}{R_{2}} = \frac{81}{180} = 0{,}45 \, \text{W}.
  3. Al aplicar la misma tensión, la bombilla de menor resistencia consume más potencia, es decir, mayor potencia (vatios) implica mayor brillo.

Respuesta orientativa: la que disipa más vatios (la de menor resistencia) brilla más; el brillo depende de la potencia P = \frac{V^2}{R}, no del voltaje por sí solo.

Actividad 3 — Circuito en serie vs. paralelo

Tomemos dos bombillas idénticas de R = 90 \, \Omega sobre una fuente de V = 9 \, \text{V}.

a
Parte 1.a

Conexión en serie

  1. Resistencia equivalente: R_{eq} = R_{1} + R_{2} = 90 + 90 = 180 \, \Omega.
  2. Corriente común: I = \frac{V}{R_{eq}} = \frac{9 \, \text{V}}{180 \, \Omega} = 0{,}05 \, \text{A}.
  3. Voltaje en cada bombilla: V_{1} = V_{2} = I \cdot R = 0{,}05 \cdot 90 = 4{,}5 \, \text{V}.
  4. Potencia por bombilla: P = \frac{V^{2}}{R} = \frac{(4{,}5)^{2}}{90} = \frac{20{,}25}{90} = 0{,}225 \, \text{W}.
  5. Potencia total: P_{total} = \frac{V^{2}}{R_{eq}} = \frac{81}{180} = 0{,}45 \, \text{W}.
  6. Las bombillas se ven muy tenues, porque cada una recibe solo la mitad del voltaje de la fuente.
b
Parte 1.b

Conexión en paralelo

  1. Resistencia equivalente: \frac{1}{R_{eq}} = \frac{1}{90} + \frac{1}{90} = \frac{2}{90}, luego R_{eq} = \frac{90}{2} = 45 \, \Omega.
  2. Cada rama recibe la tensión total: V_{1} = V_{2} = 9 \, \text{V}.
  3. Corriente por rama: I_{1} = I_{2} = \frac{9}{90} = 0{,}1 \, \text{A}.
  4. Potencia por bombilla: P = \frac{9^{2}}{90} = \frac{81}{90} = 0{,}9 \, \text{W}.
  5. Potencia total: P_{total} = 0{,}9 + 0{,}9 = 1{,}8 \, \text{W} (equivale a \frac{V^2}{R_{eq}} = \frac{81}{45} = 1{,}8 \, \text{W}).
  6. Las bombillas brillan con mucha más intensidad (casi 4 veces la potencia por bombilla respecto al caso serie).

Conclusión de la actividad

En paralelo, cada lámpara trabaja a la tensión completa de la fuente y disipa más potencia, por eso brilla más. En serie, la tensión se reparte entre las lámparas, la corriente total disminuye y el brillo se atenúa. Al desconectar una bombilla en serie se abre el circuito y todas se apagan; en paralelo, al fallar una rama, las demás siguen encendidas.

Reflexión (respuestas orientativas)

  1. ¿Cómo cambia el brillo con distintas configuraciones y conductores? El brillo depende de la potencia disipada en la lámpara. En paralelo la potencia es mayor que en serie; además, conductores más largos o más delgados añaden resistencia, bajan la corriente y atenúan el brillo.
  2. ¿Cómo la potencia afecta el brillo y la energía consumida? A mayor potencia P = V \cdot I se emite más luz y se transforma más energía en calor y luz por unidad de tiempo, es decir, se gasta más energía eléctrica (E = P \cdot t) en el mismo periodo.

Metacognición — respuestas sugeridas

  1. ¿Qué he aprendido? Que la Ley de Ohm (V = I \cdot R) explica cuánta corriente circula, y que la potencia (P = \frac{V^{2}}{R}) determina el brillo; en serie se comparte el voltaje y en paralelo se comparte la corriente.
  2. ¿Cómo lo he aprendido? Mediante la observación directa del brillo de las bombillas y la comparación entre configuraciones serie y paralelo, apoyado en cálculos con la Ley de Ohm.
  3. ¿Para qué me ha servido? Para comprender por qué las luces encendidas en serie son más tenues y para predecir el consumo energético de un circuito antes de construirlo.
  4. ¿En qué otras ocasiones puedo usarlo? En el diseño de iluminación doméstica (circuitos en paralelo), en el cálculo del consumo de electrodomésticos y al seleccionar el grosor adecuado de un cable para evitar sobrecalentamiento.

Contenido de la página

A que no te atreves

Tema: Ley de Ohm y Circuitos Eléctricos

Desafío: diseño un conjunto de actividades que permitan explorar la Ley de Ohm y los conceptos relacionados en circuitos eléctricos sin la necesidad de multímetros o materiales especializados.

Apoyo

Materiales:

  • Fuente de voltaje (batería).
  • Resistencias de diferentes valores.
  • Cables de conexión.
  • Multímetro.
  • Lápiz y papel para anotaciones.

Orientaciones paso a paso:

  • Observación de Comportamiento: utilizo una fuente de voltaje simple (una batería) y bombillas o LEDs para observar el brillo de las luces al conectarlas directamente a la fuente y al cambiar la resistencia de los cables o conexiones.
  • Comparación de Brillo: experimento con bombillas o LEDs de diferentes vatios.
  • Conexión en Serie y Paralelo: construyo circuitos simples en serie y en paralelo utilizando diferentes cables y luces para analizar cómo cambia el brillo cuando se conectan en distintas configuraciones.

Reflexión

  • Evalúo cómo el brillo de las luces cambia con diferentes configuraciones de circuitos y materiales conductores.
  • Reflexiono sobre cómo la potencia de las luces afecta su brillo y la energía consumida.

Metacognición

  1. ¿Qué he aprendido?
  2. ¿Cómo lo he aprendido?
  3. ¿Para qué me ha servido?
  4. ¿En qué otras ocasiones puedo usarlo?

Texto de Física — pág. 143

Ejemplos resueltos

Una pila de 9 V alimenta una bombilla de 90 Ω. ¿Qué corriente circula y cuánta potencia disipa?

  1. I = \frac{V}{R} = \frac{9 \, \text{V}}{90 \, \Omega} = 0{,}1 \, \text{A}@@MATH_0@@.\nLa bombilla disipa 0,9 W y brilla con ese nivel de potencia.

Dos bombillas de 90 Ω en serie sobre una fuente de 9 V: ¿qué potencia disipa cada una?

  1. R_{eq} = 90 + 90 = 180 \, \Omega@@MATH_0@@.\n3. V_1 = V_2 = 0{,}05 \times 90 = 4{,}5 \, \text{V}@@MATH_1@@.\nSe disipan 0,225 W por bombilla, mucho menos que en paralelo (0,9 W), por eso brillan tenues.

Mismas dos bombillas de 90 Ω conectadas en paralelo sobre 9 V. ¿Cuánta potencia total consume el circuito?

  1. \frac{1}{R_{eq}} = \frac{1}{90} + \frac{1}{90} = \frac{2}{90} \Rightarrow R_{eq} = 45 \, \Omega@@MATH_0@@.\n3. Por bombilla: P = \frac{81}{90} = 0{,}9 \, \text{W}.\nCuatro veces más potencia por bombilla que en serie: las luces brillan mucho más.

Tabla

Configuración R_{eq} Corriente Voltaje por bombilla Potencia por bombilla Potencia total Brillo
Serie 180 \, \Omega 0{,}05 \, \text{A} 4{,}5 \, \text{V} 0{,}225 \, \text{W} 0{,}45 \, \text{W} Tenue
Paralelo 45 \, \Omega 0{,}2 \, \text{A} 9 \, \text{V} 0{,}9 \, \text{W} 1{,}8 \, \text{W} Intenso
Bombilla única 90 \, \Omega 0{,}1 \, \text{A} 9 \, \text{V} 0{,}9 \, \text{W} 0{,}9 \, \text{W} Normal

Diagrama

graph LR
  A[Pila 9 V] --- B[Bombilla 90 Ω]
  B --- A
  C[Pila 9 V] --- D[Bombilla 90 Ω]
  C --- E[Bombilla 90 Ω]
  D --- E
  F[\u2192 Serie: R_eq = 180 Ω, P = 0.45 W]
  G[\u2192 Paralelo: R_eq = 45 Ω, P = 1.8 W]

Fórmulas y ecuaciones

Ley de Ohm: V = I \cdot R

Potencia eléctrica: P = V \cdot I = \frac{V^2}{R}

Resistencias en serie: R_{eq} = R_1 + R_2

Resistencias en paralelo: \frac{1}{R_{eq}} = \frac{1}{R_1} + \frac{1}{R_2}

V = I \cdot R

I = \frac{V}{R}

R = \frac{V}{I}

P = V \cdot I

P = I^{2} \cdot R

P = \frac{V^{2}}{R}

R_{eq, serie} = R_{1} + R_{2}

\frac{1}{R_{eq, paralelo}} = \frac{1}{R_{1}} + \frac{1}{R_{2}}

E = P \cdot t

Glosario (8)

Ley de Ohm
Principio que establece que el voltaje entre los extremos de un conductor es directamente proporcional a la corriente que lo atraviesa: V = I·R.
Voltaje (V)
Diferencia de potencial eléctrico que impulsa el paso de la corriente a través de un circuito, medida en voltios.
Corriente eléctrica (I)
Flujo de carga eléctrica por unidad de tiempo que atraviesa un conductor, medida en amperios.
Resistencia (R)
Oposición que ofrece un material al paso de la corriente eléctrica, medida en ohmios.
Potencia eléctrica (P)
Ritmo al que se transforma energía eléctrica en luz y calor; se mide en vatios y se calcula como P = V·I.
Circuito en serie
Configuración en la que los componentes comparten un único camino: la corriente es la misma en todos y los voltajes se suman.
Circuito en paralelo
Configuración en la que los componentes comparten dos nodos comunes: el voltaje es el mismo en cada rama y las corrientes se suman.
Resistencia equivalente (R_eq)
Valor único que sustituye a un conjunto de resistencias conservando la corriente total del circuito.

Preguntas para practicar

Evalúa cómo el brillo de las luces cambia con diferentes configuraciones de circuitos y materiales conductores.

El brillo depende de la potencia que disipa la lámpara. En un circuito paralelo cada lámpara recibe la tensión completa de la fuente y disipa más potencia ($P = V^2/R$), por lo que brilla intensamente; en serie la tensión se reparte entre las lámparas, la corriente total disminuye y el brillo se atenúa. Además, conductores más largos o más delgados añaden resistencia ($R = \rho L/A$), reducen la corriente y debilitan aún más el brillo.

Reflexiona sobre cómo la potencia de las luces afecta su brillo y la energía consumida.

La potencia eléctrica ($P = V \cdot I$) es el ritmo al que se transforma energía eléctrica en luz y calor, así que a mayor potencia mayor intensidad luminosa. La energía consumida en un tiempo $t$ es $E = P \cdot t$: una lámpara de mayor vatiaje encendida por más tiempo consume más energía y, por consiguiente, mayor es el costo energético del circuito.

¿Qué he aprendido en este proyecto sobre la Ley de Ohm y los circuitos?

Aprendí que la Ley de Ohm ($V = I \cdot R$) permite predecir la corriente que circula al variar la resistencia, y que la potencia ($P = V^2/R$) determina el brillo. Comprendí además que los circuitos en serie comparten la corriente y dividen el voltaje, mientras que los circuitos en paralelo comparten el voltaje y reparten la corriente.

¿Cómo lo he aprendido y para qué me ha servido?

Lo aprendí mediante el método científico: observé el brillo, registré los datos en una tabla, comparé configuraciones y verifiqué los resultados con cálculos usando la Ley de Ohm. Me sirve para diseñar circuitos de iluminación eficientes, calcular el consumo eléctrico de los aparatos y dimensionar correctamente los cables para evitar sobrecalentamientos.

¿En qué otras ocasiones puedes usar lo aprendido en la vida diaria?

Puedo aplicarlo al conectar las luces de mi casa en paralelo para que cada lámpara reciba el voltaje completo, al comparar el consumo de un ventilador de 60 W con uno de 90 W, al revisar por qué se apagan las luces al fallar una de ellas en un circuito en serie, y al estimar la factura eléctrica usando $E = P \cdot t$.

Temas y conceptos clave

Ley de OhmCircuitos eléctricos en serie y paraleloPotencia eléctrica y brillo de las lucesProyecto experimental sin instrumentos especializadosLey de Ohmvoltajecorriente eléctricaresistenciaresistencia equivalentepotencia eléctricabrillocircuito seriecircuito paralelometacognición
¿Te fue útil esta página?

Figuras de la página (1)

Banda morada en forma de flecha con el texto 'A que no te atreves', encabezando el proyecto.
Figura 1 image

Preguntas que la gente también hace

¿Por qué una bombilla en paralelo brilla más que una en serie?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué dice la Ley de Ohm y cómo se aplica en un circuito?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Cómo se calcula la potencia disipada por una lámpara?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
¿Qué ocurre con la resistencia equivalente de resistencias en serie y en paralelo?
Consulta la solución completa arriba o explora el libro entero para temas relacionados.
📌 Antes de leer esto
  • • Unidades de voltaje, corriente y resistencia
  • • Concepto de circuito eléctrico y de fuente de voltaje
  • • Resolución de proporciones y sustitución en fórmulas algebraicas
  • • Módulo de energía y potencia en física
Siguiente tema sugerido
Ley de Ohm aplicada: cálculo de R, V e I en circuitos mixtos y ley de potencias de Joule.

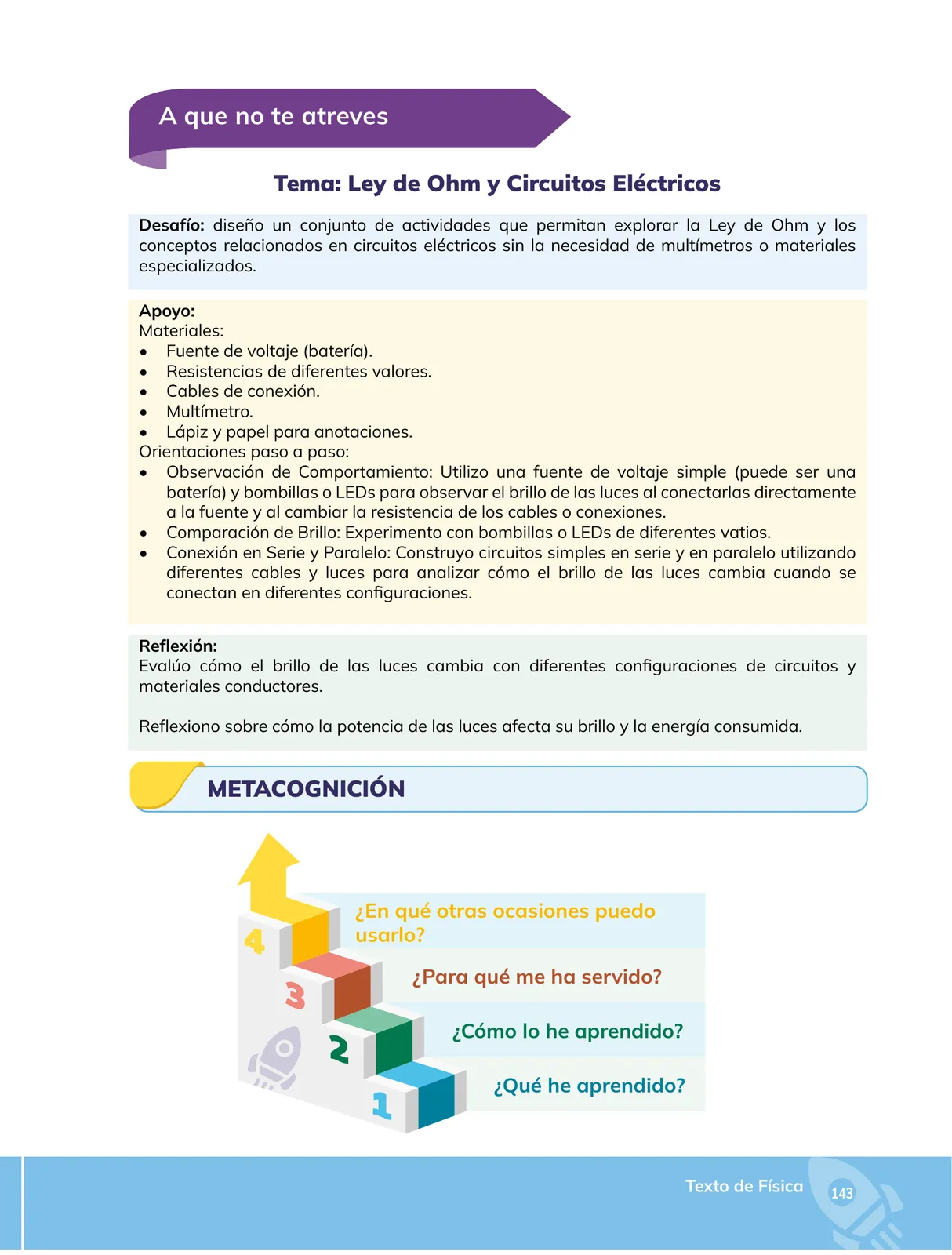

📝 Transcripción de la página (texto seleccionable) 1351 caracteres
