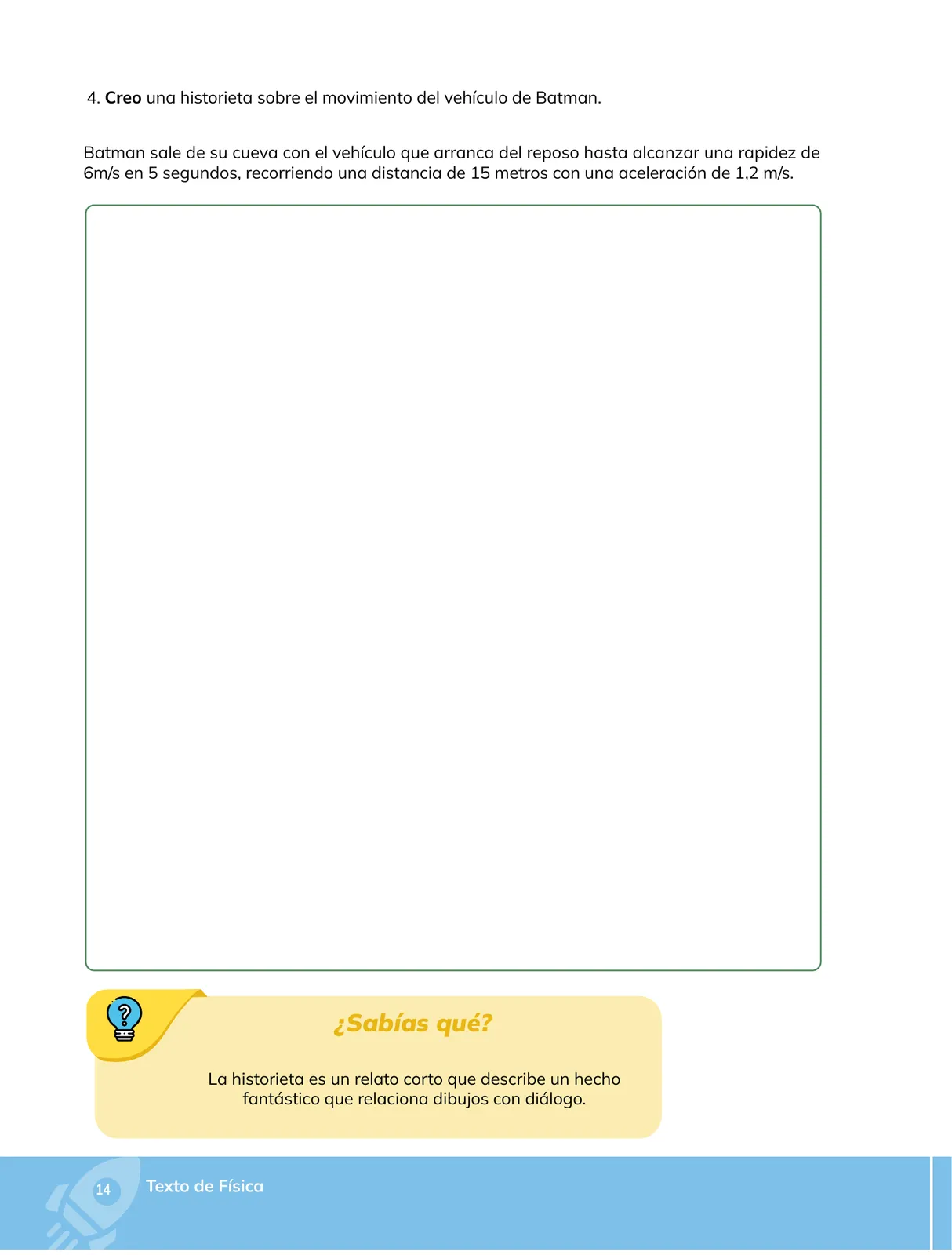

Enunciado: Creo una historieta sobre el movimiento del vehículo de Batman. Batman sale de su cueva con el vehículo que arranca del reposo hasta alcanzar una rapidez de 6 \, \text{m/s} en 5 segundos, recorriendo una distancia de 15 metros con una aceleración de 1{,}2 \, \text{m/s}^{2}.
Parte 1. Verificación física de los datos (para que la historieta sea correcta)
Datos: v_{0} = 0 \, \text{m/s} (arranca del reposo), v_{f} = 6 \, \text{m/s}, t = 5 \, \text{s}, s = 15 \, \text{m}.
- Aceleración media: como el movimiento es uniformemente acelerado, uso v_{f} = v_{0} + a\cdot t.
- Sustituyo: 6 = 0 + a \times 5.
- Despejo: a = \dfrac{6}{5} = 1{,}2 \, \text{m/s}^{2}, que coincide con el dato del enunciado (la unidad correcta es \text{m/s}^{2}, no \text{m/s}).
- Distancia recorrida: uso s = v_{0}t + \tfrac{1}{2}at^{2}.
- Sustituyo: s = 0 \times 5 + \tfrac{1}{2} \times 1{,}2 \times 5^{2}.
- Calculo: s = 0{,}6 \times 25 = 15 \, \text{m}, igual al dato dado. Los datos son coherentes.
Parte 2. Guion de la historieta (viñetas)
Viñeta 1 — Dentro de la cueva (t = 0 \, \text{s}). El Batimóvil está detenido. Globo de Batman: «¡Es hora de salir!». Rótulo: v_{0} = 0 \, \text{m/s}, s = 0 \, \text{m}.
Viñeta 2 — La rampa de salida (t = 2{,}5 \, \text{s}). El vehículo acelera. Rótulo: a = 1{,}2 \, \text{m/s}^{2}; rapidez v = a t = 1{,}2 \times 2{,}5 = 3 \, \text{m/s}; distancia s = \tfrac{1}{2}(1{,}2)(2{,}5)^{2} = 3{,}75 \, \text{m}.
Viñeta 3 — En la calle (t = 5 \, \text{s}). El vehículo alcanza su rapidez máxima. Rótulo: v_{f} = 6 \, \text{m/s}, s = 15 \, \text{m}. Globo: «¡15 metros en 5 segundos!».
Viñeta 4 — Llegada a la misión. El Batimóvil frena. Pregunta del alumno: «¿Qué le pasa al vehículo al frenar?» (aparece una aceleración negativa, es decir, una desaceleración).
Parte 3. Elementos que debe incluir la historieta
- Al menos 3 viñetas con el vehículo en reposo, acelerando y con rapidez máxima.
- Dibujos relacionados con diálogo (globos) y rótulos con los datos físicos.
- Etiquetas con v_{0}, v_{f}, t, s y a en cada viñeta.
Historieta de 4 viñetas que muestra el MRUA del Batimóvil: reposo → a = 1{,}2 \, \text{m/s}^{2} → v = 6 \, \text{m/s} en t = 5 \, \text{s} y s = 15 \, \text{m}.
