En $r2$ la velocidad está en el tercer cuadrante (III): la tangente a la pista apunta hacia la izquierda y ligeramente hacia abajo, con $v_x<0$ y $v_y<0$ .

📚 exercise fisica ⭐⭐ Dificultad 2/5 ⏱ 2 min lectura

Solución — Página 25

Fisica 2° · 2024

Ejercicio 3

a

Tomo en cuenta la posición del carrito en la figura y resuelvo: Indico en qué cuadrante se encuentra la velocidad del juguete cuando está en r2. Justifico mi respuesta y la dibujo.

Identifico el sistema de coordenadas. En la figura los ejes rojos se cortan en el punto marcado como "Estado Cambio de dirección": el eje $x$ (horizontal) apunta hacia la derecha y el eje $y$ (vertical) hacia arriba. Ese cruce es el origen $O(0,0)$ .
Analizo el movimiento del carrito. El juguete baja por la rampa, avanza hacia la derecha, describe una curva de casi $180^\circ$ a la derecha de la figura y regresa hacia la izquierda por el tramo inferior. El punto $r2$ está en la parte baja de esa curva, justo donde el carrito ya se dirige de regreso hacia la izquierda.
Determino la dirección de $\vec{v}$ . La velocidad es siempre tangente a la trayectoria y en el sentido del movimiento. En $r2$ la tangente a la pista apunta hacia la izquierda (sentido negativo del eje $x$ ) y ligeramente hacia abajo (sentido negativo del eje $y$ ), porque el carrito todavía está girando para entrar al tramo recto inferior.
Calculo el signo de las componentes. Con lo anterior: $v_x < 0$ y $v_y < 0$ .
Concluyo el cuadrante. Un vector con ambas componentes negativas ( $v_x<0$ , $v_y<0$ ) se ubica en el tercer cuadrante (III). Nota: si el carrito estuviera exactamente en el punto más bajo de la curva, $\vec{v}$ sería puramente horizontal hacia la izquierda ( $v_y=0$ ) y quedaría sobre el eje negativo de $x$ , es decir, en la frontera entre los cuadrantes II y III; en la posición dibujada en $r2$ aún conserva componente vertical negativa, por eso se clasifica en el tercer cuadrante.
Justificación complementaria (aceleración). La aceleración es centrípeta: apunta siempre hacia el centro de curvatura de la pista, o sea hacia arriba y a la izquierda (cuadrante II), perpendicular a $\vec{v}$ . Esto confirma que el carrito sigue girando en esa zona.
Dibujo. Dibujo los ejes con origen en "Estado Cambio de dirección"; marco el punto $r2$ a la derecha-abajo del origen y trazo desde él un flecha que sale hacia abajo-izquierda (dentro del tercer cuadrante) rotulada $\vec{v}$ ; en verde trazo $\vec{a}$ hacia el centro de la curva (arriba-izquierda).

Respuesta

La velocidad del juguete en $r2$ se encuentra en el tercer cuadrante (III), porque apunta hacia la izquierda y hacia abajo: $v_x < 0$ y $v_y < 0$ .

Contenido de la página

3

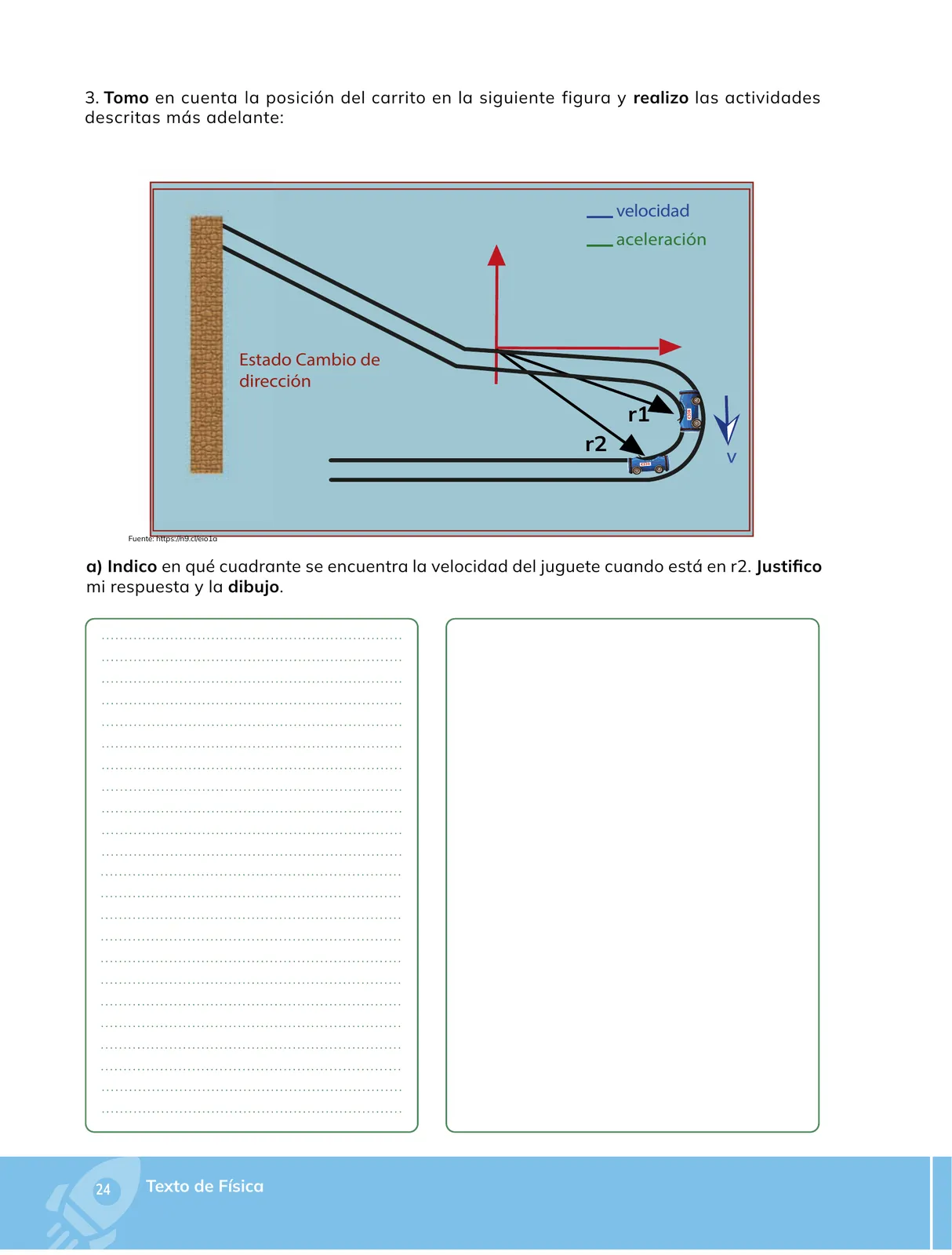

Tomo en cuenta la posición del carrito en la siguiente figura y realizo las actividades descritas más adelante:

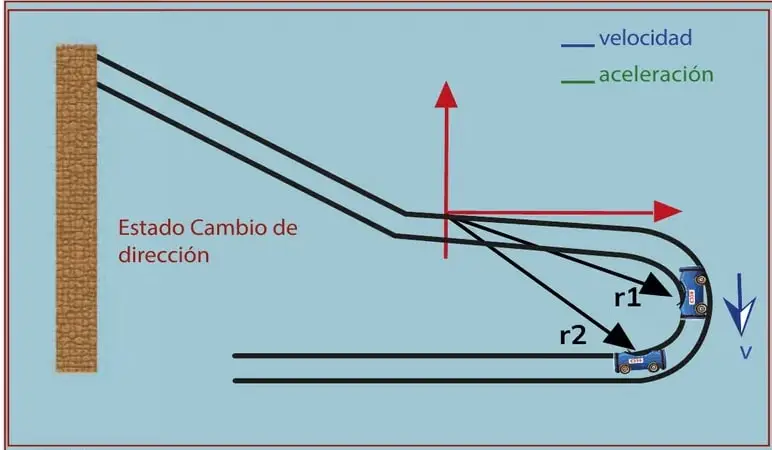

(Figura: pista en forma de U; el carrito desciende por una rampa a la izquierda, avanza a la derecha, gira 180° y regresa por el tramo inferior. Se marcan los puntos r1 (lado derecho de la curva) y r2 (parte baja de la curva). Leyenda: vector azul = velocidad, vector verde = aceleración. Ejes rojos con origen en "Estado Cambio de dirección": eje x hacia la derecha, eje y hacia arriba. Fuente: https://www.ceresita...)
