Diagramas de Gantt: planificación y seguimiento de proyectos
Respuesta rápida
El diagrama de Gantt representa las tareas de un proyecto como barras horizontales sobre un eje de fechas, permitiendo planificar, programar, dar seguimiento y controlar la duración, secuencia y dependencias de cada actividad, además de señalar hitos.
Solución — Página 113
Colección Sk´asolil. De lo humano y lo comunitario. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
Diagramas de Gantt
La representación gráfica de actividades puede realizarse con diferentes tipos de diagramas que apoyan la programación de acciones, recursos y tiempos para las tareas. El diagrama de Gantt es utilizado en muchas organizaciones y empresas para el desarrollo de sus proyectos.
Este diagrama es una herramienta de gestión útil para planificar y programar tareas en un periodo determinado. Permite visualizar las acciones previstas, realizar el seguimiento y el control sobre el progreso de cada una de las etapas del proyecto. Desarrollado por Henry Laurence Gantt a inicios del siglo XX, el diagrama incluye gráficos de barras horizontales, ordenadas por actividad a realizar, que establecen secuencias de tiempo específicas.

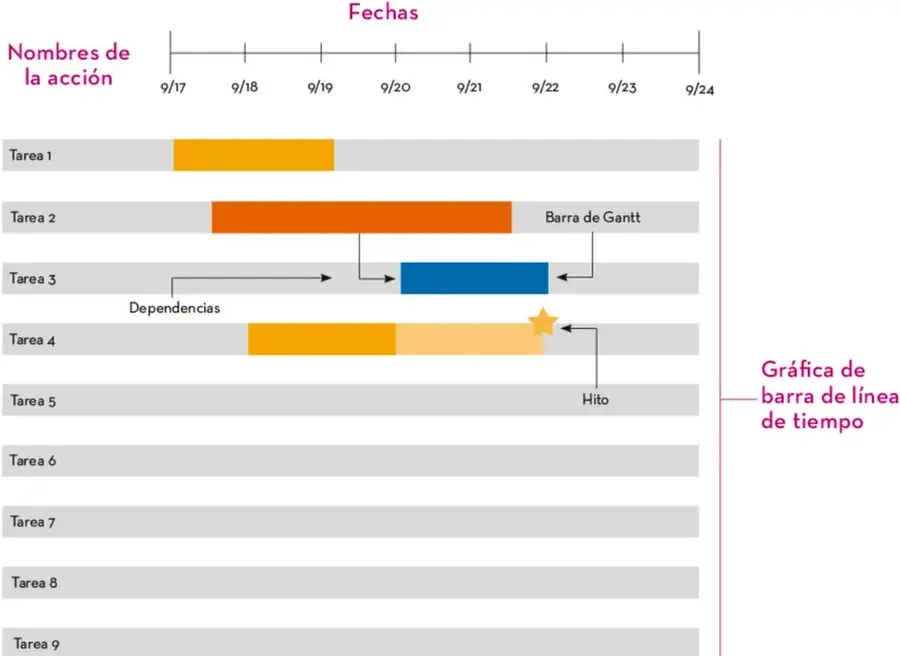

Análisis del diagrama de ejemplo
El diagrama muestra una "Gráfica de barra de línea de tiempo" con los siguientes elementos:
- Eje de fechas (eje horizontal): va del 9/17 al 9/24, es decir, 8 marcas de fecha que delimitan un periodo de 7 días de duración: 9/24 - 9/17 = 7 días.
- Eje de "Nombres de la acción" (eje vertical): lista 9 tareas (Tarea 1 a Tarea 9), ordenadas de arriba hacia abajo.
- Barra de Gantt: cada barra horizontal de color representa la duración de una tarea.
- Tarea 1: del 9/17 al 9/19 (duración 2 días).
- Tarea 2: del 9/18 al 9/22 (duración 4 días).
- Tarea 3: del 9/20 al 9/23 (duración 3 días), arranca después de terminar la Tarea 2.
- Tarea 4: del 9/19 al 9/22 con una parte final más clara (avance) y un hito al final.
- Dependencias: flechas que conectan tareas indicando que una no puede empezar hasta que otra termine (por ejemplo, Tarea 3 depende de Tarea 2).
- Hito: estrella amarilla sobre la Tarea 4 que señala un evento o entregable clave en una fecha puntual.
- Tareas 5 a 9: sin barra asignada, es decir, aún no programadas en el periodo mostrado.
Respuesta: El diagrama de Gantt es una herramienta de planificación con barras horizontales sobre un eje de fechas que permite programar, seguir y controlar la duración, secuencia y dependencias de las tareas de un proyecto, identificando además hitos relevantes.
Contenido de la página
Diagramas de Gantt
La representación gráfica de actividades puede realizarse con diferentes tipos de diagramas que apoyan la programación de acciones, recursos y tiempos para las tareas. El diagrama de Gantt es utilizado en muchas organizaciones y empresas para el desarrollo de sus proyectos.
Este diagrama es una herramienta de gestión útil para planificar y programar tareas en un periodo determinado. Permite visualizar las acciones previstas, realizar el seguimiento y el control sobre el progreso de cada una de las etapas del proyecto. Desarrollado por Henry Laurence Gantt a inicios del siglo XX, el diagrama incluye gráficos de barras horizontales, ordenadas por actividad a realizar, que establecen secuencias de tiempo específicas.
Elementos del diagrama de ejemplo:
- Eje de fechas: 9/17 a 9/24.
- Nombres de la acción: Tarea 1 a Tarea 9.
- Barra de Gantt: barra horizontal de color que representa la duración de una tarea.
- Dependencias: flechas que indican relación entre tareas.
- Hito: estrella que marca un evento o entregable clave.
- Gráfica de barra de línea de tiempo: conjunto del diagrama.
Ejemplos resueltos
Según el diagrama, ¿cuánto dura la Tarea 2 y en qué fechas ocurre?
- Observa la barra de la Tarea 2: inicia el 9/18 y termina el 9/22.
- Calcula la duración: 9/22 - 9/18 = 4 días. Respuesta: La Tarea 2 dura 4 días, del 9/18 al 9/22.
Tabla
| Elemento del diagrama | Representación | Significado |
|---|---|---|
| Eje de fechas | Escala horizontal (9/17 a 9/24) | Periodo de tiempo del proyecto |
| Nombres de la acción | Filas Tarea 1 a Tarea 9 | Lista de actividades |
| Barra de Gantt | Barra horizontal de color | Duración de cada tarea |
| Dependencias | Flechas entre barras | Relación de precedencia entre tareas |
| Hito | Estrella amarilla | Evento o entregable clave en una fecha puntual |
Diagrama
gantt
title Gráfica de barra de línea de tiempo
dateFormat DD/MM
axisFormat %d/%m
section Tareas
Tarea 1 :17/09, 2d
Tarea 2 :18/09, 4d
Tarea 3 :20/09, 3d
Tarea 4 :19/09, 3d
Fórmulas y ecuaciones
Duración de una tarea = fecha de fin - fecha de inicio
\text{Duración} = \text{Fecha final} - \text{Fecha inicial}
Glosario (4)
- Diagrama de Gantt
- Gráfico de barras horizontales sobre un eje de fechas que muestra la duración y secuencia de las tareas de un proyecto.
- Hito
- Evento o entregable clave que ocurre en una fecha puntual dentro del proyecto; se representa con un símbolo especial (estrella).
- Dependencia
- Relación entre tareas: una no puede iniciar hasta que otra termine, indicada con flechas.
- Línea de tiempo
- Representación gráfica de actividades ordenadas cronológicamente a lo largo de un periodo de tiempo.
Preguntas para practicar
¿Para qué sirve el diagrama de Gantt en la planeación de un proyecto propio de tu escuela?
Sirve para distribuir en un calendario las actividades del proyecto, saber cuándo inicia y termina cada tarea, quién realiza qué y si se va a tiempo o con retraso.
¿Qué diferencias encuentras entre una línea de tiempo y un diagrama de Gantt?
La línea de tiempo muestra eventos en orden cronológico sin duración; el diagrama de Gantt añade barras que indican la duración de cada tarea, sus dependencias e hitos, por eso sirve para gestionar proyectos.
Temas y conceptos clave
Figuras de la página (1)
Preguntas que la gente también hace
¿Qué es un diagrama de Gantt y para qué sirve?
¿Quién inventó el diagrama de Gantt y cuándo?
¿Qué diferencia hay entre una barra de Gantt y un hito?
- • Lectura de fechas y línea de tiempo
- • Noción básica de secuencia temporal
- • Comprensión de orden y duración de actividades
📝 Transcripción de la página (texto seleccionable) 798 caracteres

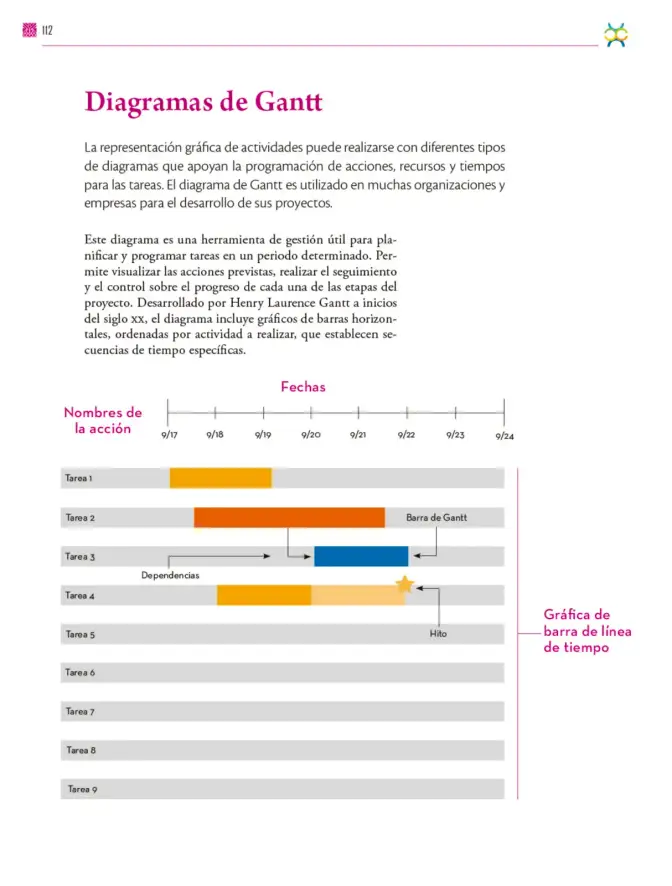

Diagramas de Gantt
La representación gráfica de actividades puede realizarse con diferentes tipos de diagramas que apoyan la programación de acciones, recursos y tiempos para las tareas. El diagrama de Gantt es utilizado en muchas organizaciones y empresas para el desarrollo de sus proyectos.
Este diagrama es una herramienta de gestión útil para planificar y programar tareas en un periodo determinado. Permite visualizar las acciones previstas, realizar el seguimiento y el control sobre el progreso de cada una de las etapas del proyecto. Desarrollado por Henry Laurence Gantt a inicios del siglo xx, el diagrama incluye gráfi cos de barras horizontales, ordenadas por actividad a realizar, que establecen secuencias de tiempo especifi cas.
