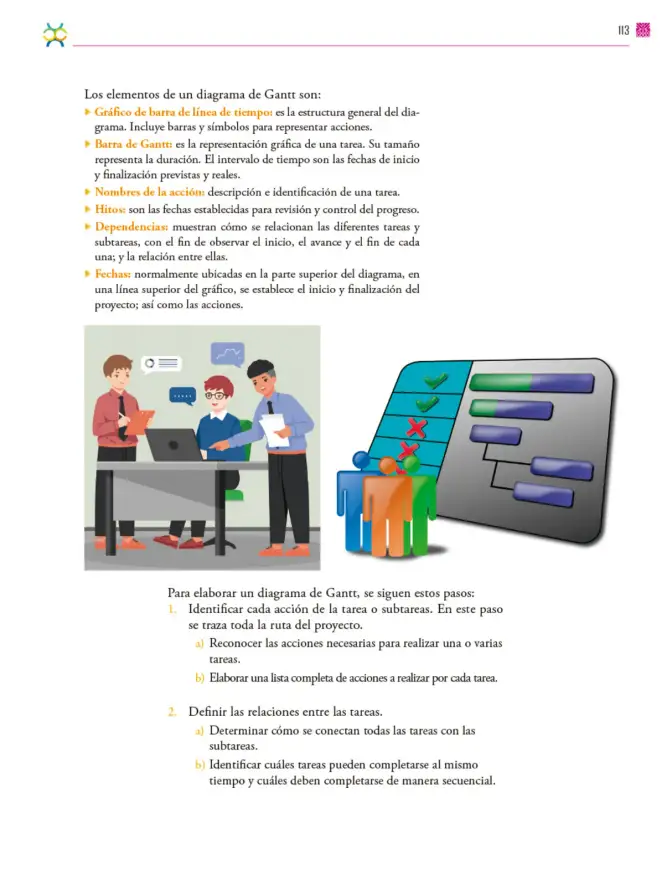

Los elementos de un diagrama de Gantt son:

Gráfico de barra de linea de tiempo: es la estructura general del diagrama. Incluye barras y símbolos para representar acciones.

Barra de Gantt: es la representación gráfi ca de una tarea. Su tamano representa la duración. El intervalo de tiempo son las fechas de inicio y finalización previstas y reales.

Nombres de la acción: descripción e identificación de una tarea.

Hitos: son las fechas establecidas para revisión y control del progreso.

Dependencias: muestran cómo se relacionan las diferentes tareas y subtareas, con el fin de observar el inicio, el avance y el fin de cada una; y la relación entre ellas.

Fechas: normalmente ubicadas en la parte superior del diagrama, en una línea superior del gráfico, se establece el inicio y finalización del proyecto; así como las acciones.

1Identifi car cada acción de la tarea o subtareas. En este paso se traza toda la ruta del proyecto.

a)Reconocer las acciones necesarias para realizar una o varias tareas.

b) Elaborar una lista completa de acciones a realizar por cada tarea.

7Definir las relaciones entre las tareas.

a)Determinar cómo se conectan todas las tareas con las subtareas.

b) Identificar cuáles tareas pueden completarse al mismo tiempo y cuáles deben completarse de manera secuencial.

X

113


Para elaborar un diagrama de Gantt, se siguen estos pasos:
