Diagramas de flujo: definición, historia y símbolos
Respuesta rápida
Diagrama de flujo: representación gráfica secuencial de un proceso. Símbolos: óvalo=terminal, rectángulo=proceso, rombo=decisión, paralelogramo=entrada/salida, flecha=flujo, corchete=anotación. Primeros: Lilian y Frank Gilbreth, siglo XX.
Solución — Página 118
Colección Sk´asolil. De lo humano y lo comunitario. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
Diagramas de flujo
Un diagrama de flujo es una representación gráfica y secuencial de las tareas y actividades necesarias para lograr un objetivo. Puede usarse en procesos artesanales e industriales.
Historia
Los primeros diagramas aparecen en el siglo XX y se les atribuyen a Lilian y Frank Gilbreth. Con el tiempo se agregó el uso de gráficos para que la información fuera fácil de localizar y de entender.
Función
El diagrama de flujo describe los pasos, las secuencias y las decisiones de un proceso técnico. Se utiliza para documentar, estudiar, diseñar, planificar, mejorar y comunicar procesos complejos de forma clara y fácil de entender.
Código de símbolos
Para comunicar las ideas, tareas o procedimientos es importante usar un mismo lenguaje; por eso se emplean figuras geométricas con un significado fijo:
| Símbolo | Figura | Significado |
|---|---|---|
| Proceso | Rectángulo | Representa cualquier operación |
| Terminal | Óvalo | Representa el inicio y final de un proceso |
| Decisión | Rombos | Muestra los dos caminos que se pueden seguir durante un proceso o subproceso |
| Entrada/salida | Paralelogramo | Representa la salida y entrada de datos |
| Anotación | Corchete con línea | Agrega alguna información adicional sobre un proceso o subproceso |
| Línea de flujo | Flecha | Marca el orden secuencial de los procesos y subprocesos |
Aplicación: elaborar un diagrama de flujo
- Identificar el inicio del proceso y colocar el símbolo Terminal (óvalo).
- Enumerar cada operación en orden y representarla con Proceso (rectángulo).
- Cuando exista una pregunta que divida el camino, usar Decisión (rombo) y trazar dos líneas de flujo (sí/no).
- Marcar los datos que entran o salen con Entrada/salida (paralelogramo).
- Unir todos los símbolos con líneas de flujo (flechas) en el orden secuencial.
- Cerrar el proceso con otro símbolo Terminal.
- Añadir anotaciones si se requiere información complementaria.
Respuesta: El diagrama de flujo representa secuencialmente un proceso usando un código estandarizado de figuras geométricas.
Contenido de la página
Diagramas de flujo
Un diagrama de flujo es una representación gráfica y secuencial de las tareas y actividades necesarias para lograr un objetivo. Puede usarse en procesos artesanales e industriales.
Los primeros diagramas aparecen en el siglo XX y se les atribuyen a Lilian y Frank Gilbreth. Con el tiempo, se agregó el uso de gráficos con la finalidad de que la información fuera fácil de localizar y de entender.
El diagrama de flujo describe los pasos, las secuencias y las decisiones de un proceso técnico. Es utilizado para documentar, estudiar, diseñar, planificar, mejorar y comunicar procesos complejos de forma clara y fácil de entender.
Para comunicar las ideas, tareas o procedimientos representados en el diagrama de flujo es importante utilizar un mismo lenguaje, por eso se usan rectángulos, óvalos, rombos, flechas y otras figuras geométricas que corresponden a un código, como puede observarse en la siguiente imagen.

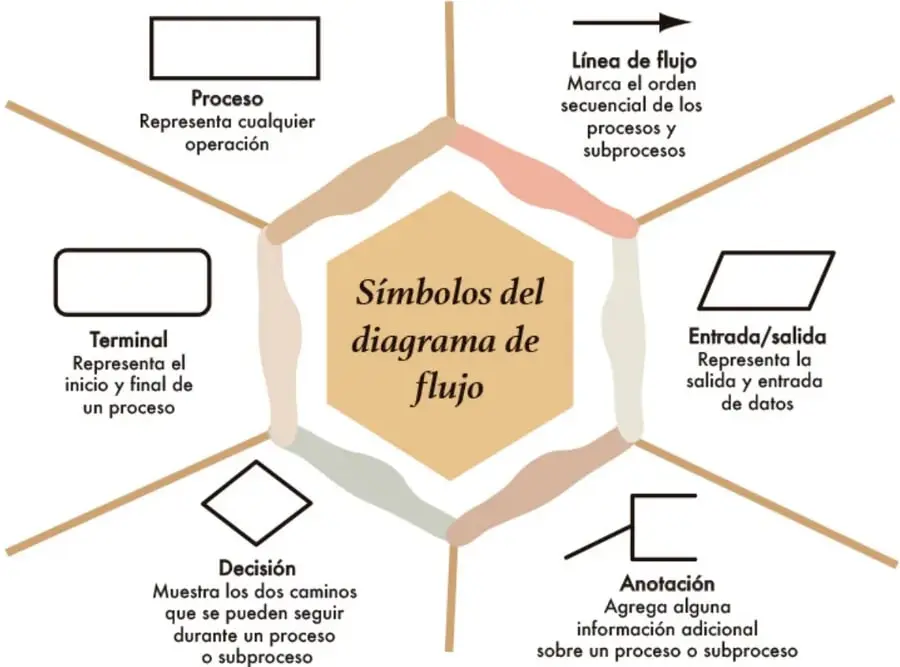

Símbolos del diagrama de flujo
- Proceso (rectángulo): representa cualquier operación.
- Terminal (óvalo): representa el inicio y final de un proceso.
- Decisión (rombo): muestra los dos caminos que se pueden seguir durante un proceso o subproceso.
- Entrada/salida (paralelogramo): representa la salida y entrada de datos.
- Anotación (corchete): agrega alguna información adicional sobre un proceso o subproceso.
- Línea de flujo (flecha): marca el orden secuencial de los procesos y subprocesos.
Ejemplos resueltos
Diseñar el diagrama de flujo para encender una lámpara.
- Terminal (óvalo): Inicio.
- Entrada/salida (paralelogramo): Se introduce el comando (presionar interruptor).
- Decisión (rombo): ¿Está conectada a la corriente?
- Sí → 4.
- No → conectar y volver al paso 3.
- Proceso (rectángulo): Se enciende la lámpara.
- Terminal (óvalo): Fin. Las flechas (línea de flujo) unen los símbolos en orden secuencial.
Tabla
| Símbolo | Figura | Significado |
|---|---|---|
| Proceso | Rectángulo | Representa cualquier operación |
| Terminal | Óvalo | Representa el inicio y final de un proceso |
| Decisión | Rombos | Muestra los dos caminos posibles |
| Entrada/salida | Paralelogramo | Representa la salida y entrada de datos |
| Anotación | Corchete | Agrega información adicional |
| Línea de flujo | Flecha | Marca el orden secuencial |
Glosario (5)
- Diagrama de flujo
- Representación gráfica y secuencial de las tareas necesarias para lograr un objetivo.
- Terminal
- Símbolo en forma de óvalo que indica el inicio o el final de un proceso.
- Decisión
- Símbolo en forma de rombo que presenta dos caminos posibles en un proceso.
- Línea de flujo
- Flecha que indica el orden secuencial en que se ejecutan los pasos.
- Proceso técnico
- Conjunto ordenado de pasos, secuencias y decisiones para transformar o alcanzar un resultado.
Preguntas para practicar
¿Por qué es importante usar un mismo lenguaje (las mismas figuras) al elaborar un diagrama de flujo?
Porque un código compartido permite que cualquier persona interprete el proceso de la misma manera, facilitando la comunicación, el estudio y la mejora de procesos complejos sin ambigüedades.
Menciona tres procesos cotidianos a los que podrías aplicar un diagrama de flujo y explica qué símbolos usarías.
Ejemplos: preparar desayuno (terminal, proceso, decisión si hay ingredientes), lavar ropa (entrada/salida de datos de la lavadora, proceso, anotación), inscribirse en la escuela (decisión sobre documentos completos). Se usarían óvalos para inicio/fin, rectángulos para operaciones, rombos para decisiones y flechas para el orden.
Temas y conceptos clave
Figuras de la página (1)
Preguntas que la gente también hace
¿Qué es un diagrama de flujo y para qué se usa?
¿Quiénes son los autores de los primeros diagramas de flujo?
¿Qué significa el símbolo rombo en un diagrama de flujo?
- • Reconocer figuras geométricas básicas (rectángulo, óvalo, rombo, paralelogramo)
- • Idea de secuencia u orden en el tiempo

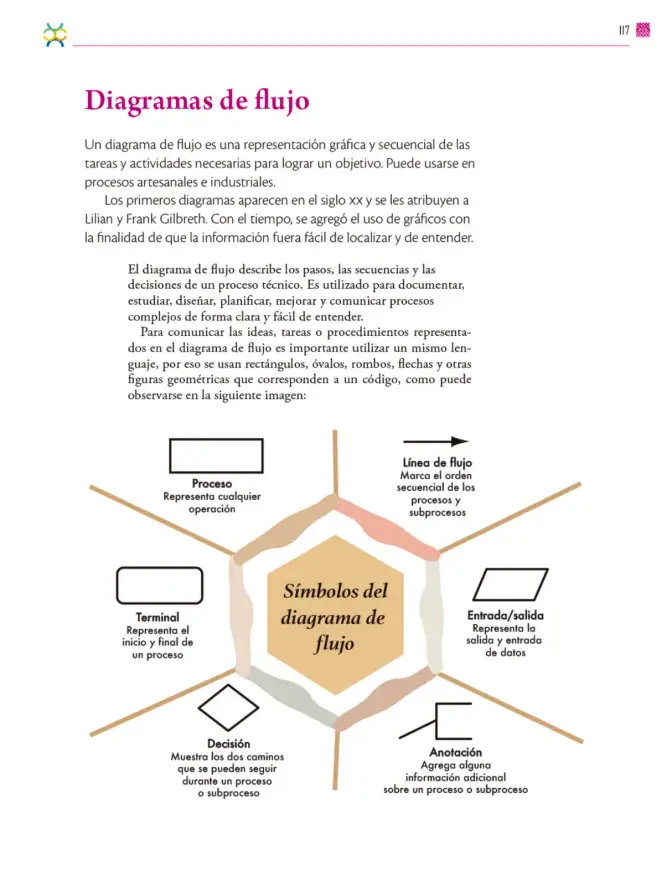

📝 Transcripción de la página (texto seleccionable) 987 caracteres
Diagramas de flujo
Un diagrama de flujo es una representación gráfica y secuencial de las tareas y actividades necesarias para lograr un objetivo. Puede usarse en procesos artesanales e industriales.
Los primeros diagramas aparecen en el siglo xx y se les atribuyen a Lilian y Frank Gilbreth. Con el tiempo, se agregó el uso de gráficos con la finalidad de que la información fuera fácil de localizar y de entender.
El diagrama de fujo describe los pasos, las secuencias y las decisiones de un proceso técnico. Es utilizado para documentar,estudiar, diseńar, planificar, mejorar y comunicar procesos complejos de forma clara y fácil de entender.
Para comunicar las ideas, tareas o procedimientos representados en el diagrama de fujo es importante utilizar un mismo lenguaje, por eso se usan rectángulos, óvalos, rombos, fechas y otras fi guras geométricas que corresponden a un código, como puede observarse en la siguiente imagen:
č
117
