Resistencia eléctrica y voltaje: unidades y analogía hidráulica

📄 teoria fisica 🎓 secundaria · 2° Secundaria México 🇲🇽 MX 🗣 Español

Página 307

307 de 339

Anterior Página 307 / 339 Siguiente

Respuesta rápida

La resistencia se mide en ohmios ( $\Omega$ ). El voltaje es la diferencia de potencial que impulsa la corriente, análoga a la diferencia de nivel en el agua.

📚 theory fisica ⭐⭐ Dificultad 2/5 ⏱ 5 min lectura

Solución — Página 307

Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026

Ejercicio 1

No hay ejercicios propuestos en la página; el contenido es teórico. Se explican los conceptos de resistencia eléctrica y voltaje.

Respuesta orientativa: La resistencia eléctrica se mide en ohmios ( $\Omega$ ) y depende del material, longitud y diámetro del conductor. El voltaje es la diferencia de potencial que impulsa la corriente, análoga a la diferencia de nivel que hace fluir el agua.

Ejercicio 2

Respuesta orientativa: El ser humano conduce corriente eléctrica porque los fluidos corporales contienen sales disueltas (electrolitos) que facilitan el movimiento de iones. Por eso, la resistencia del cuerpo depende de la cantidad de sales y del contenido de agua en los tejidos.

Ejercicio 3

Respuesta orientativa: En la analogía hidráulica, el agua almacenada en un depósito tiene energía potencial gravitatoria. Al abrir la válvula, esa energía se convierte en cinética y el agua fluye hasta que los niveles se igualan. En electricidad, la diferencia de potencial (voltaje) es como la diferencia de nivel: impulsa el flujo de carga (corriente) hasta que se igualan los potenciales.

Ejercicio 4

Respuesta orientativa: Para mantener un flujo continuo de agua se necesita una bomba que ejerza presión. En un circuito eléctrico, la fuente de voltaje (pila, batería, generador) cumple ese papel: mantiene la diferencia de potencial que hace circular la corriente de forma continua.

Contenido de la página

Por último, la unidad de medida de la resistencia eléctrica es el ohm (denotada por la letra griega $\Omega$ ), llamada así en honor al físico alemán Georg Simon Ohm (1789-1854).

Cuando la carga eléctrica fluye lentamente, ya sea por el diámetro, la longitud o el material por el que circula, se dice que opone resistencia. En correspondencia, el ser humano conduce corriente eléctrica y su resistencia depende de la presencia de sales en su organismo, puesto que éstas conducen mejor la electricidad.

Voltaje

Para que el agua fluya y caiga por una tubería es necesario que exista una diferencia de niveles.

El agua en un depósito lleno tiene una energía potencial que se transforma en cinética cuando se abre una válvula debajo del nivel del agua y fluye por ella. Así mismo, cuando se conecta a otro depósito, de nivel más bajo, el agua fluye del lleno al otro y, cuando se igualan los niveles, ésta deja de fluir.

Para lograr que exista un flujo continuo de agua, se coloca una bomba que ejerce presión y así mantiene el agua en movimiento.

Glosario (6)

Resistencia eléctrica: Oposición que presenta un material al paso de la corriente eléctrica. Se mide en ohmios ($\Omega$).
Ohm: Unidad de resistencia eléctrica en el Sistema Internacional, representada por la letra griega $\Omega$.
Voltaje: Diferencia de potencial eléctrico entre dos puntos, que impulsa el movimiento de la carga eléctrica. Se mide en voltios (V).
Diferencia de potencial: Magnitud física que equivale al trabajo necesario para mover una carga entre dos puntos. Se mide en voltios.
Energía potencial: Energía almacenada por un cuerpo debido a su posición o estado.
Energía cinética: Energía asociada al movimiento de un cuerpo.

Preguntas para practicar

¿Por qué el ser humano conduce corriente eléctrica?

El cuerpo humano contiene fluidos con sales disueltas (electrolitos) que permiten el movimiento de iones y, por tanto, el paso de corriente. La resistencia del cuerpo depende de la cantidad de sales y agua en los tejidos.

¿Cómo se relaciona la analogía del agua con el voltaje?

La diferencia de nivel entre dos depósitos de agua es análoga a la diferencia de potencial (voltaje) entre dos puntos de un circuito. Así como el agua fluye del nivel más alto al más bajo, la corriente eléctrica fluye del potencial mayor al menor.

¿Qué función cumple una bomba en la analogía hidráulica?

La bomba mantiene la presión necesaria para que el agua circule de forma continua, venciendo la resistencia del circuito. En electricidad, la fuente de voltaje (pila, batería) cumple esa función al mantener la diferencia de potencial.

Temas y conceptos clave

Resistencia eléctricaUnidad de resistencia: ohmVoltajeAnalogía hidráulica del voltajeResistencia eléctricaOhm ($\Omega$)VoltajeDiferencia de potencialEnergía potencialEnergía cinéticaFlujo de carga

¿Te fue útil esta página?

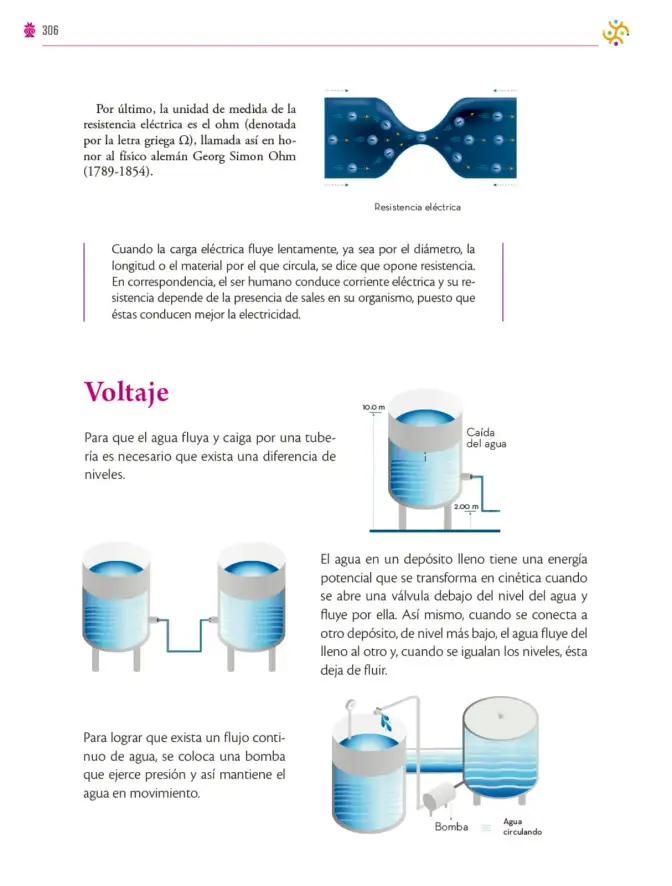

Figuras de la página (4)

Ilustración de un conductor con electrones (esferas azules) que se desplazan lentamente debido a la resistencia eléctrica. Se observa una zona estrecha que representa mayor oposición al paso de la corriente. — Figura 1 image

Esquema de un depósito de agua con dos niveles: uno superior a 10.0 m y otro inferior a 2.00 m. Una tubería conecta ambos niveles y muestra la caída del agua, representando la diferencia de potencial (voltaje). — Figura 2 image

Dos depósitos de agua conectados por una tubería. El agua fluye del depósito lleno al vacío hasta igualar niveles, ilustrando el flujo de corriente por diferencia de potencial. — Figura 3 image

Sistema de dos depósitos con una bomba que impulsa el agua de un nivel inferior a uno superior, manteniendo un flujo continuo. Representa una fuente de voltaje en un circuito eléctrico. — Figura 4 image

Preguntas que la gente también hace

¿Qué es la resistencia eléctrica y cómo se mide?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Cómo se relaciona el voltaje con el flujo de agua?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

¿Por qué el cuerpo humano conduce electricidad?

Consulta la solución completa arriba o explora el libro entero para temas relacionados.

📌 Antes de leer esto

• Concepto de carga eléctrica
• Noción de corriente eléctrica
• Unidades del Sistema Internacional

Siguiente tema sugerido

Ley de Ohm y cálculo de resistencia, voltaje y corriente

📝 Transcripción de la página (texto seleccionable) 1256 caracteres

Por último, la unidad de medida de la resistencia eléctrica es el ohm (denotada por la letra griega Ω), llamada así en honor al fisico alemán Georg Simon Ohm (1789-1854).

Cuando la carga eléctrica fluye lentamente, ya sea por el diámetro, la longitud o el material por el que circula, se dice que opone resistencia.En correspondencia, el ser humano conduce corriente eléctrica y su resistencia depende de la presencia de sales en su organismo, puesto que éstas conducen mejor la electricidad.
