El voltaje y el flujo de corriente en un circuito eléctrico
Respuesta rápida
El voltaje es la diferencia de potencial eléctrico (V) que impulsa la corriente (I) en un circuito cerrado. Se mide en volts y lo suministran pilas, baterías o generadores.

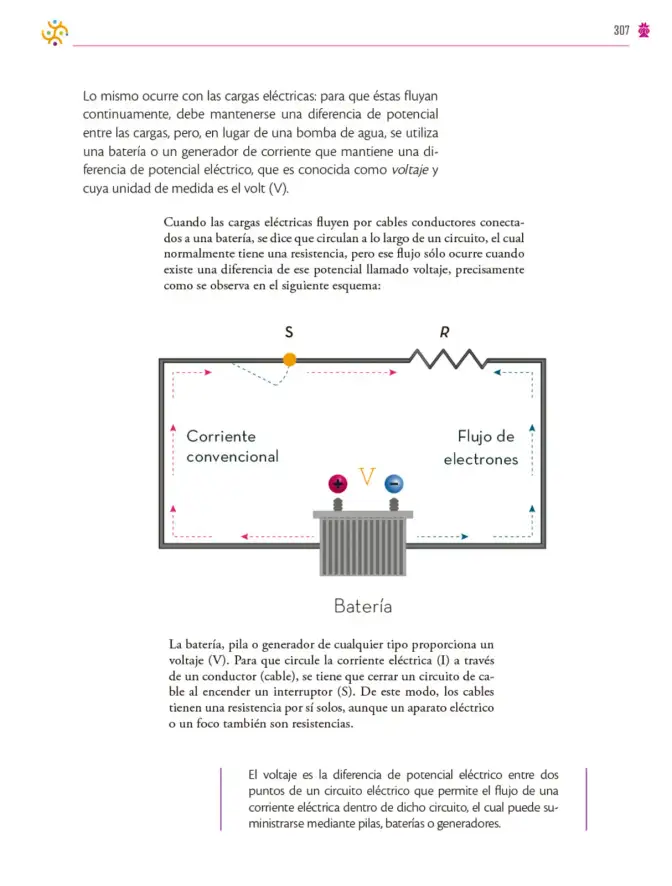

Solución — Página 308
Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
Análisis de la página
La página es teórica y no presenta ejercicios numéricos. Se explican los conceptos de voltaje, corriente eléctrica, circuito y resistencia mediante una analogía hidráulica y un esquema.
Analogía con el agua
Así como una bomba mantiene una diferencia de presión para que el agua fluya por una tubería, una batería o generador mantiene una diferencia de potencial eléctrico (voltaje) para que las cargas eléctricas circulen por un conductor.
Definición de voltaje
El voltaje es la diferencia de potencial eléctrico entre dos puntos de un circuito. Su unidad de medida es el volt (V).
V = \Delta \phi = \phi_{A} - \phi_{B}
Elementos del circuito
- Batería (V): proporciona la diferencia de potencial.
- Interruptor (S): al cerrarse, permite el paso de la corriente.
- Resistencia (R): oposición al paso de la corriente; los cables y los aparatos eléctricos presentan resistencia.
- Corriente eléctrica (I): flujo de cargas. Su sentido convencional va del polo positivo al negativo, mientras que los electrones fluyen del negativo al positivo.
Condición para que circule corriente
Se requiere:
- Una diferencia de potencial (voltaje).
- Un circuito cerrado.
Respuesta orientativa: El voltaje es la diferencia de potencial que impulsa la corriente eléctrica; sin él, las cargas no fluyen de manera continua.
Paso 1
Identificar la magnitud física descrita: diferencia de potencial eléctrico.
Respuesta orientativa: El voltaje se mide en volts (V) y representa la energía por unidad de carga entre dos puntos.
Paso 2
Relacionar los elementos del esquema con sus funciones.
Respuesta orientativa: La batería suministra el voltaje, el interruptor cierra el circuito y la resistencia se opone al paso de la corriente.
Paso 3
Diferenciar corriente convencional y flujo de electrones.
Respuesta orientativa: La corriente convencional se representa del polo positivo al negativo, mientras que los electrones se desplazan del polo negativo al positivo.
Contenido de la página
Lo mismo ocurre con las cargas eléctricas: para que éstas fluyan continuamente, debe mantenerse una diferencia de potencial entre las cargas, pero, en lugar de una bomba de agua, se utiliza una batería o un generador de corriente que mantiene una diferencia de potencial eléctrico, que es conocida como voltaje y cuya unidad de medida es el volt (V).
Cuando las cargas eléctricas fluyen por cables conductores conectados a una batería, se dice que circulan a lo largo de un circuito, el cual normalmente tiene una resistencia, pero ese flujo sólo ocurre cuando existe una diferencia de ese potencial llamado voltaje, precisamente como se observa en el siguiente esquema:
La batería, pila o generador de cualquier tipo proporciona un voltaje (V). Para que circule la corriente eléctrica (I) a través de un conductor (cable), se tiene que cerrar un circuito de cable al encender un interruptor (S). De este modo, los cables tienen una resistencia por sí solos, aunque un aparato eléctrico o un foco también son resistencias.
El voltaje es la diferencia de potencial eléctrico entre dos puntos de un circuito eléctrico que permite el flujo de una corriente eléctrica dentro de dicho circuito, el cual puede suministrarse mediante pilas, baterías o generadores.
Tabla
| Elemento | Símbolo | Función |
|---|---|---|
| Batería | V | Proporciona la diferencia de potencial |
| Interruptor | S | Abre o cierra el circuito |
| Resistencia | R | Se opone al paso de la corriente |
| Corriente | I | Flujo de cargas eléctricas |
Diagrama
graph LR
A[Batería] -->|Voltaje V| B[Interruptor S]
B --> C[Resistencia R]
C --> D[Corriente I]
D --> A
Fórmulas y ecuaciones
V = \Delta \phi
V = \Delta \phi = \phi_{A} - \phi_{B}
Glosario (6)
- Voltaje
- Diferencia de potencial eléctrico entre dos puntos de un circuito, medida en volts (V).
- Corriente eléctrica
- Flujo ordenado de cargas eléctricas a través de un conductor.
- Circuito eléctrico
- Trayectoria cerrada por la que circula la corriente eléctrica.
- Resistencia
- Oposición que presenta un material al paso de la corriente eléctrica.
- Interruptor
- Dispositivo que abre o cierra un circuito para permitir o interrumpir el paso de la corriente.
- Batería
- Dispositivo que suministra una diferencia de potencial eléctrico a un circuito.
Preguntas para practicar
¿Por qué se compara el voltaje con una bomba de agua?
Porque así como la bomba mantiene una diferencia de presión que hace fluir el agua, la batería mantiene una diferencia de potencial que hace fluir las cargas eléctricas. Ambas son fuentes que impulsan el movimiento continuo.
¿Qué función cumple el interruptor en el circuito?
El interruptor permite cerrar o abrir el circuito. Al cerrarlo, se completa la trayectoria y puede circular la corriente; al abrirlo, se interrumpe el flujo.
¿Qué diferencia hay entre la corriente convencional y el flujo de electrones?
La corriente convencional se representa del polo positivo al negativo, mientras que los electrones, al tener carga negativa, se desplazan del polo negativo al positivo. Es una convención histórica.
Temas y conceptos clave
Figuras de la página (1)
Preguntas que la gente también hace
¿Qué es el voltaje y cómo se mide?
¿Cuál es la diferencia entre corriente convencional y flujo de electrones?
¿Por qué se necesita un circuito cerrado para que circule la corriente?
- • Concepto de carga eléctrica
- • Diferencia entre conductores y aislantes
- • Noción de energía y potencial
📝 Transcripción de la página (texto seleccionable) 1317 caracteres
Lo mismo ocurre con las cargas eléctricas: para que éstas fluyan continuamente, debe mantenerse una diferencia de potencial entre las cargas, pero, en lugar de una bomba de agua, se utiliza una batería o un generador de corriente que mantiene una diferencia de potencial eléctrico, que es conocida como voltaje y cuya unidad de medida es el volt (V).
Cuando las cargas eléctricas fuyen por cables conductores conectados a una bateria, se dice que circulan a lo largo de un circuito, el cual normalmente tiene una resistencia, pero ese fujo sólo ocurre cuando existe una diferencia de ese potencial llamado voltaje, precisamente como se observa en el siguiente esquema:
El voltaje es la diferencia de potencial eléctrico entre dos puntos de un circuito eléctrico que permite el fujo de una corriente eléctrica dentro de dicho circuito, el cual puede suministrarse mediante pilas, baterias o generadores.
杀
307
La bateréa, pila o generador de cualquier tipo proporciona un voltaje (V). Para que circule la corriente eléctrica (I) a través de un conductor (cable), se tiene que cerrar un circuito de cable al encender un interruptor (S). De este modo, los cables tienen una resistencia por sí solos, aunque un aparato electrico o un foco también son resistencias.
