La puesta a tierra física en las instalaciones eléctricas
Respuesta rápida
La puesta a tierra desvía sobrecargas y rayos al suelo, evitando cortocircuitos, daños a los aparatos y descargas eléctricas en las personas.
Solución — Página 315
Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
La puesta a tierra física
La página presenta un esquema de una instalación de puesta a tierra y un texto que explica su función. No contiene ejercicios con incisos; por ello se resuelve como contenido teórico y se responde la pregunta implícita: ¿por qué es necesaria la tierra física?
- ¿Qué es? Es una conexión eléctrica directa entre los equipos, la instalación y el suelo (terreno), mediante una varilla de cobre enterrada.
- ¿Cómo se instala? Se clava una varilla para puesta a tierra; se une el cable a tierra con un conector; el alambre para conexión a tierra llega hasta el tablero o los contactos.
- ¿Qué pasa si no existe? Si cae un rayo sobre la instalación, la sobrecarga puede provocar cortocircuitos en los equipos conectados.
- ¿Qué daños causa con el tiempo? Los aparatos eléctricos reciben sobrecargas constantes y se dañan gravemente.
- ¿Qué riesgo hay para las personas? Los aparatos con energía eléctrica pueden causar descargas al tocarlos, lo que resulta peligroso.
Respuesta: La tierra física desvía la corriente de falla hacia el suelo y protege tanto a los aparatos eléctricos como a las personas.
Símbolo de puesta a tierra
El símbolo normalizado se representa con tres líneas horizontales decrecientes unidas por una vertical: \text{Símbolo de tierra}
Respuesta orientativa: Identificar este símbolo permite reconocer los contactos y equipos que sí están conectados a tierra.
Contenido de la página
La puesta a tierra física

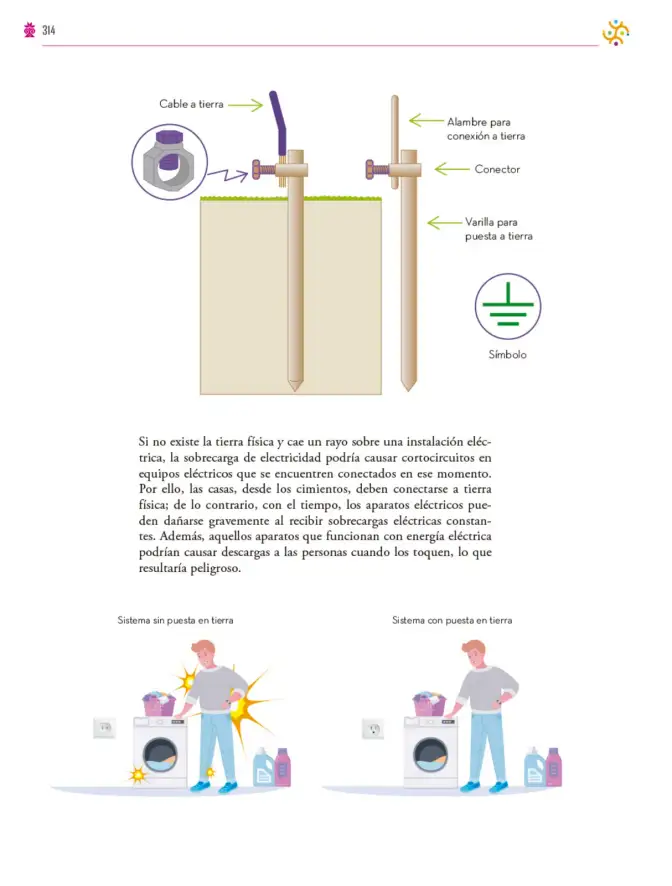

Esquema de una instalación de puesta a tierra
- Cable a tierra: conductor que lleva la corriente de falla hacia la varilla.
- Conector: pieza que une el cable a tierra con la varilla.
- Varilla para puesta a tierra: barra metálica clavada en el suelo.
- Alambre para conexión a tierra: conductor que llega desde la instalación hasta el punto de tierra.
- Símbolo: tres líneas horizontales decrecientes unidas por una línea vertical.
¿Por qué es necesaria?
Si no existe la tierra física y cae un rayo sobre una instalación eléctrica, la sobrecarga de electricidad podría causar cortocircuitos en equipos eléctricos que se encuentren conectados en ese momento. Por ello, las casas, desde los cimientos, deben conectarse a tierra física; de lo contrario, con el tiempo, los aparatos eléctricos pueden dañarse gravemente al recibir sobrecargas eléctricas constantes. Además, aquellos aparatos que funcionan con energía eléctrica podrían causar descargas a las personas cuando los toquen, lo que resultaría peligroso.
Comparación de sistemas
| Sistema sin puesta en tierra | Sistema con puesta en tierra |
|---|---|
| La persona recibe una descarga al tocar la lavadora. | La persona toca la lavadora sin recibir descarga. |
| Los aparatos se dañan por sobrecargas. | Los aparatos quedan protegidos. |
| Mayor riesgo de cortocircuito e incendio. | La corriente de falla se desvía al suelo. |
Tabla
| Sistema sin puesta en tierra | Sistema con puesta en tierra |
|---|---|
| La persona recibe una descarga al tocar la lavadora. | La persona toca la lavadora sin recibir descarga. |
| Los aparatos se dañan por sobrecargas. | Los aparatos quedan protegidos. |
| Mayor riesgo de cortocircuito e incendio. | La corriente de falla se desvía al suelo. |
Diagrama
graph TD
A[Instalacion electrica] --> B[Cable a tierra]
B --> C[Conector]
C --> D[Varilla para puesta a tierra]
D --> E[Suelo / Tierra fisica]
E --> F[La corriente de falla se disipa]
F --> G[Proteccion de personas y aparatos]
Glosario (6)
- Puesta a tierra física
- Conexión directa de una instalación eléctrica con el suelo mediante una varilla conductora, para desviar corrientes de falla.
- Varilla para puesta a tierra
- Barra metálica, generalmente de cobre, que se clava en el suelo y sirve como electrodo de tierra.
- Conector
- Pieza metálica que asegura el contacto entre el cable a tierra y la varilla.
- Cortocircuito
- Contacto accidental entre conductores que provoca un paso brusco de corriente y puede dañar equipos.
- Sobrecarga eléctrica
- Exceso de corriente que circula por un circuito por encima de su capacidad.
- Descarga eléctrica
- Paso de corriente a través del cuerpo humano, que puede causar lesiones graves.
Preguntas para practicar
¿Por qué es importante que las casas tengan puesta a tierra física desde los cimientos?
Porque la tierra física ofrece un camino seguro para que la corriente de falla o de un rayo llegue al suelo sin atravesar a las personas ni dañar los aparatos. Si se instala desde los cimientos, toda la red eléctrica queda protegida desde su origen y se evitan cortocircuitos y sobrecargas constantes.
¿Qué diferencias observas entre el sistema sin puesta en tierra y el sistema con puesta en tierra?
En el sistema sin puesta en tierra la persona recibe una descarga al tocar la lavadora y los aparatos se dañan por sobrecargas. En el sistema con puesta en tierra la corriente de falla se desvía al suelo, por lo que la persona no recibe descarga y los equipos quedan protegidos.
Temas y conceptos clave
Fuentes y referencias
- Norma Oficial Mexicana NOM-001-SEDE, Instalaciones Eléctricas (utilización)
- Manual de instalaciones eléctricas residenciales, CFE
Figuras de la página (2)
Preguntas que la gente también hace
¿Qué es la puesta a tierra física y para qué sirve?
¿Qué pasa si una casa no tiene conexión a tierra?
¿Cómo se instala una varilla para puesta a tierra?
- • Concepto de corriente eléctrica
- • Materiales conductores y aislantes
- • Circuito eléctrico básico
📝 Transcripción de la página (texto seleccionable) 651 caracteres
Si no existe la tierra fisica y cae un rayo sobre una instalación electrica, la sobrecarga de electricidad podría causar cortocircuitos en equipos electricos que se encuentren conectados en ese momento.Por ello, las casas, desde los cimientos, deben conectarse a tierra fisica; de lo contrario, con el tiempo, los aparatos eléctricos pueden danarse gravemente al recibir sobrecargas electricas constantes. Además, aquellos aparatos que funcionan con energia eléctrica podrian causar descargas a las personas cuando los toquen, lo que resultaria peligroso.
