Sobrecargas, cortocircuitos y protección de circuitos eléctricos
Respuesta rápida
Sobrecarga: exceso de corriente por demasiados aparatos. Cortocircuito: contacto entre conductores que dispara la corriente. Protegen: fusibles, no break y reguladores.
Solución — Página 316
Colección Sk´asolil. Saberes y pensamiento científico. Libro de Educación Secundaria Grado 2° Ciclo Escolar 2025 - 2026
Análisis del contenido
La página es teórica (no contiene ejercicios numerados). Se explican tres ideas centrales:
Sobrecarga: ocurre cuando se conectan más aparatos de los que el circuito fue calculado para soportar. La corriente supera la capacidad del conductor y este se calienta.
Cortocircuito: ocurre cuando dos alambres sin aislamiento se tocan. La trayectoria de la corriente se acorta, la resistencia cae casi a cero y, por la ley de Ohm I = \frac{V}{R}, la corriente se dispara generando descargas y chispas en ese punto.
Protección: se instalan fusibles o aparatos llamados no break, que protegen contra sobrecargas y cortocircuitos y además suministran energía cuando el servicio se interrumpe. Si solo regulan el voltaje y no dan respaldo de energía, se llaman reguladores.
Paso 1. Relación entre sobrecarga y ley de Ohm
- La ley de Ohm relaciona voltaje, corriente y resistencia: V = I \cdot R.
- Si la resistencia del circuito disminuye (alambre pelado que hace contacto), la corriente aumenta: I = \frac{V}{R}.
- Ese aumento brusco de corriente es lo que produce calor, chispas y riesgo de incendio.
Respuesta orientativa: una sobrecarga es un exceso de corriente por conectar demasiados aparatos; un cortocircuito es un contacto directo entre conductores que reduce la resistencia y dispara la corriente.
Paso 2. Función de los dispositivos de protección
- El fusible contiene un filamento que se funde cuando la corriente excede un valor seguro, abriendo el circuito.
- El no break (UPS) protege contra sobrecargas y cortocircuitos y, además, entrega energía cuando se corta el suministro.
- El regulador solo mantiene estable el voltaje; no proporciona energía de respaldo.
Respuesta orientativa: el no break y el regulador se diferencian en que el primero abastece energía durante la interrupción y el segundo no.
Paso 3. Importancia de los protocolos de seguridad
- La energía eléctrica circula también en el cuerpo humano mediante impulsos eléctricos.
- Una descarga puede alterar el ritmo cardiaco o provocar quemaduras graves.
- Por eso se recomienda seguir protocolos de seguridad en casas, negocios y cualquier lugar con conductores eléctricos.
Respuesta orientativa: la electricidad es una fuente de poder útil pero peligrosa; su manejo exige precaución, aislamiento adecuado y protocolos de seguridad.
Contenido de la página
Ahora bien, un circuito se sobrecarga cuando se conectan más aparatos de los que han sido calculados para su capacidad. También suele suceder que los cables del circuito estén dañados o no tengan aislamiento, por lo que dos alambres se pueden tocar y provocar un cortocircuito, porque la trayectoria de la corriente se acorta y tiende a generar descargas eléctricas en ese punto. Asimismo, ocurrirían sobrecargas eléctricas en la red. En consecuencia, para evitar estos problemas y que las instalaciones de casas, negocios o fábricas sean seguras, se instalan fusibles o aparatos llamados no break, los cuales brindan protección contra sobrecargas y cortocircuitos; además, proveen de energía eléctrica cuando el suministro se interrumpe. Si no proporcionan dicha energía, se llaman reguladores.

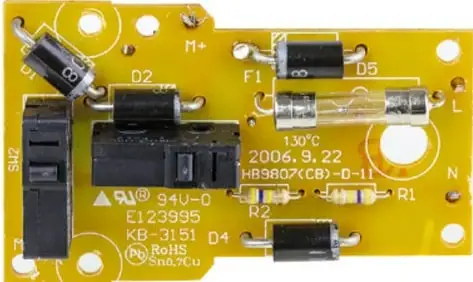

Los no break brindan protección contra sobrecargas y cortocircuitos, también abastecen de energía cuando ésta se interrumpe.
Se recomienda implementar y seguir protocolos de seguridad para el uso de la electricidad en casas, negocios y en todo lugar donde existan conductores de energía eléctrica, porque ésta, con frecuencia, ocasiona severos accidentes al ser humano.
Se debe tener presente que las cargas eléctricas que circulan por un conductor crean una corriente cuando son suministradas por una batería o generador, que el circuito tiene una resistencia interna según las características del conductor y que la energía eléctrica hace funcionar infinidad de aparatos que se usan día a día. También debe recordarse que esta misma energía se encuentra presente dentro del cuerpo humano y que se genera a través de impulsos eléctricos, así como en fenómenos naturales; por todo, la energía resulta ser una fuente de poder que requiere precaución al utilizarla.
Tabla
| Dispositivo | Protege contra sobrecargas | Protege contra cortocircuitos | Da energía al interrumpirse el suministro |
|---|---|---|---|
| Fusible | Sí | Sí | No |
| No break | Sí | Sí | Sí |
| Regulador | Parcialmente | Parcialmente | No |
Diagrama
graph TD
A[Circuito eléctrico] --> B[Sobrecarga]
A --> C[Cortocircuito]
B --> D[Exceso de aparatos conectados]
C --> E[Conductores sin aislamiento que se tocan]
D --> F[Dispositivos de protección]
E --> F
F --> G[Fusible]
F --> H[No break]
F --> I[Regulador]
H --> J[Protege y da energía de respaldo]
I --> K[Solo regula el voltaje]
Fórmulas y ecuaciones
I = \frac{V}{R}
V = I \cdot R
I = \frac{V}{R}
Glosario (6)
- Sobrecarga
- Situación en la que se conectan más aparatos de los que un circuito puede soportar, provocando un exceso de corriente.
- Cortocircuito
- Contacto directo entre dos conductores sin aislamiento que acorta la trayectoria de la corriente y genera descargas eléctricas.
- Fusible
- Dispositivo con un filamento que se funde cuando la corriente excede un valor seguro, interrumpiendo el circuito.
- No break
- Aparato que protege contra sobrecargas y cortocircuitos y que además suministra energía cuando el servicio eléctrico se interrumpe.
- Regulador
- Aparato que mantiene estable el voltaje pero que no proporciona energía de respaldo cuando se interrumpe el suministro.
- Resistencia interna
- Oposición al paso de la corriente propia de los materiales y características del conductor.
Preguntas para practicar
¿Por qué se produce un cortocircuito cuando dos alambres sin aislamiento se tocan?
Porque al tocarse se acorta la trayectoria de la corriente y la resistencia del circuito disminuye casi a cero. Según la ley de Ohm, $I = \frac{V}{R}$, al reducirse la resistencia la corriente aumenta bruscamente y se generan descargas eléctricas y calor en ese punto.
¿Cuál es la diferencia entre un no break y un regulador?
Ambos acondicionan la energía eléctrica, pero el no break además proporciona energía cuando el suministro se interrumpe, mientras que el regulador solo mantiene estable el voltaje y no ofrece respaldo de energía.
¿Por qué se recomienda seguir protocolos de seguridad al usar electricidad?
Porque la energía eléctrica circula también en el cuerpo humano mediante impulsos eléctricos y una descarga puede causar quemaduras, alterar el ritmo cardiaco o provocar accidentes graves. Por ello, en casas, negocios y fábricas se deben seguir protocolos de seguridad y usar aislamiento adecuado.
Temas y conceptos clave
Figuras de la página (3)
Preguntas que la gente también hace
¿Qué diferencia hay entre una sobrecarga y un cortocircuito?
¿Para qué sirve un no break en una instalación eléctrica?
¿Por qué la energía eléctrica es peligrosa para el cuerpo humano?
- • Concepto de corriente eléctrica
- • Ley de Ohm
- • Partes básicas de un circuito (fuente, conductores, carga)
📝 Transcripción de la página (texto seleccionable) 1905 caracteres

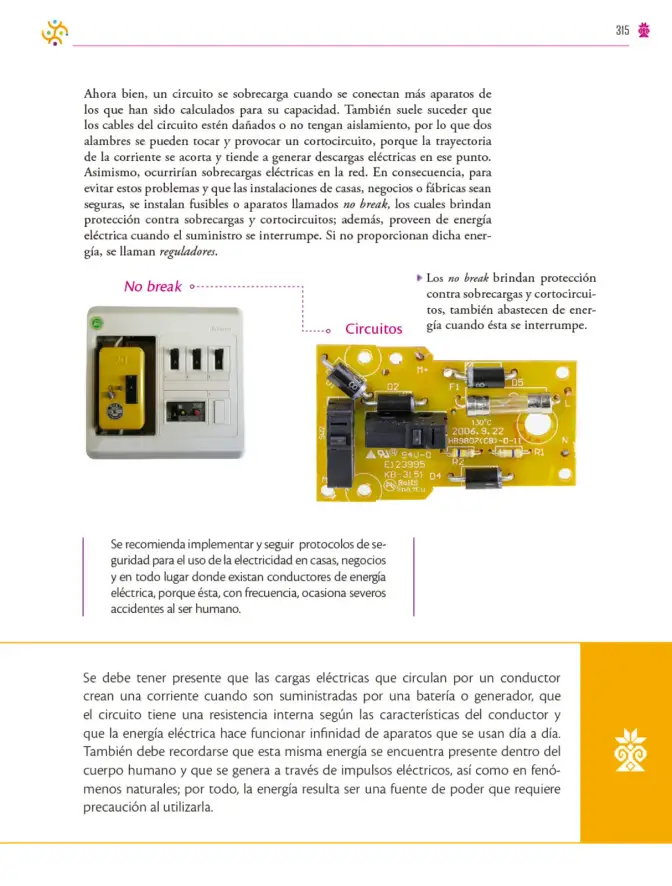

Ahora bien, un circuito se sobrecarga cuando se conectan más aparatos de los que han sido calculados para su capacidad. También suele suceder que los cables del circuito estén danados o no tengan aislamiento, por lo que dos alambres se pueden tocar y provocar un cortocircuito, porque la trayectoria de la corriente se acorta y tiende a generar descargas eléctricas en ese punto.Asimismo, ocurririan sobrecargas electricas en la red. En consecuencia, para evitar estos problemas y que las instalaciones de casas, negocios o fabricas sean seguras, se instalan fusibles o aparatos llamados no break, los cuales brindan protección contra sobrecargas y cortocircuitos; además, proveen de energía electrica cuando el suministro se interrumpe. Si no proporcionan dicha energía, se llaman reguladores.
Los no break brindan protección contra sobrecargas y cortocircuitos, también abastecen de energía cuando ésta se interrumpe.
Se recomienda implementar y seguir protocolos de seguridad para el uso de la electricidad en casas, negocios y en todo lugar donde existan conductores de energia eléctrica, porque ésta, con frecuencia, ocasiona severos accidentes al ser humano.
Se debe tener presente que las cargas eléctricas que circulan por un conductor crean una corriente cuando son suministradas por una bateria o generador, que el circuito tiene una resistencia interna según las características del conductor y que la energia eléctrica hace funcionar infinidad de aparatos que se usan dia a dia.También debe recordarse que esta misma energa se encuentra presente dentro del cuerpo humano y que se genera a través de impulsos eléctricos, así como en fenómenos naturales; por todo, la energia resulta ser una fuente de poder que requiere precaución al utilizarla.
