Respuesta rápida

  1. Medir con regla en cm y dividir entre la medida real (convertida a cm): \frac{3{,}8}{190}=\frac{1}{50}. 8) Escala 1:50 (opción a). 9) Área \approx 90\,\text{m}^{2} (opción b). 10) Escala 1:40; alto en el plano x=\frac{3}{40}=0{,}075\,\text{m}=7{,}5\,\text{cm}.
📚 exercise matematica ⭐⭐ Dificultad 2/5 ⏱ 4 min lectura

Solución — Página 45

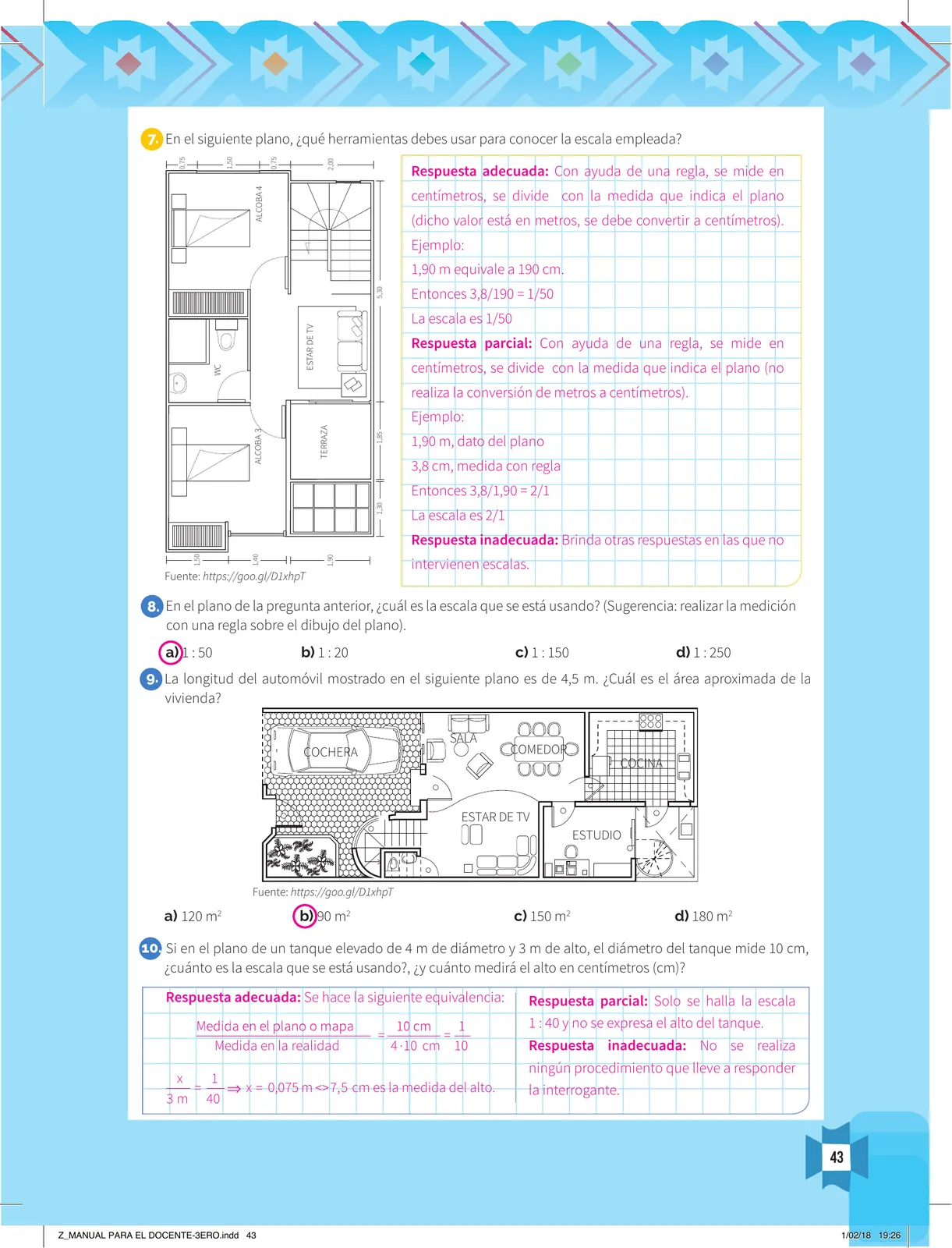

Resolvamos problemas 3 : manual para el docente 2018 · 2018

7
Ejercicio 7

— ¿Qué herramienta permite conocer la escala de un plano?

Para hallar la escala se necesita medir sobre el dibujo con una regla y comparar esa medida con el dato real que indica el plano.

Respuesta adecuada (criterio docente): se mide con una regla en centímetros la representación del plano y se divide entre la medida real indicada (en metros, convertida a centímetros):

  1. Dato real del plano: 1{,}90\,\text{m} = 190\,\text{cm}.]
  2. Medida sobre el plano con regla: 3{,}8\,\text{cm}.]
  3. Escala: \frac{3{,}8}{190} = \frac{1}{50}.]
  4. La escala es 1:50.]

Respuesta parcial: menciona medir con regla y dividir entre el dato del plano, pero omite convertir metros a centímetros.

Respuesta inadecuada: no involucra escalas ni el procedimiento de medir y dividir.

8
Ejercicio 8

— ¿Cuál es la escala del plano de la pregunta anterior?

Usando el mismo procedimiento (medir en el dibujo y comparar con la medida real):

  1. Medida real tomada: 1{,}90\,\text{m} = 190\,\text{cm}.]
  2. Medida sobre el plano (con regla): 3{,}8\,\text{cm}.]
  3. Escala: \frac{3{,}8}{190} = \frac{1}{50}.]
  4. En formato de escala: 1:50.]
Respuesta

opción a) 1:50.

9
Ejercicio 9

— Área aproximada de la vivienda del plano

El plano da un dato de referencia: el automóvil mide 4{,}5\,\text{m} en la realidad. Al medir el dibujo del auto con una regla se obtiene aproximadamente 3\,\text{cm}. Entonces la escala del plano es:

  1. \text{Escala} = \frac{\text{medida en el plano}}{\text{medida real}} = \frac{3\,\text{cm}}{450\,\text{cm}} = \frac{1}{150}.]
  2. Medir con regla los lados del plano de la vivienda (ancho \approx 4{,}5\,\text{cm}, largo \approx 8\,\text{cm}),
  3. Convertir a metros reales: 4{,}5\,\text{cm} \times 150 = 675\,\text{cm} = 6{,}75\,\text{m}; 8\,\text{cm} \times 150 = 1200\,\text{cm} = 12\,\text{m}.]
  4. Área: 6{,}75\,\text{m} \times 12\,\text{m} = 81\,\text{m}^{2} \approx 90\,\text{m}^{2}.]
Respuesta

opción b) 90\,\text{m}^{2} (valor aproximado más cercano entre las opciones).

Ad
10
Ejercicio 10

— Escala y alto de un tanque elevado en el plano

Datos reales: tanque de 4\,\text{m} de diámetro y 3\,\text{m} de alto. En el plano el diámetro mide 10\,\text{cm}. Se piden: la escala y la medida del alto en el plano.

  1. Escala: convertir el diámetro real a centímetros: 4\,\text{m} = 400\,\text{cm}.]
  2. \text{Escala} = \frac{\text{medida en el plano}}{\text{medida real}} = \frac{10\,\text{cm}}{400\,\text{cm}} = \frac{1}{40}.]
  3. Alto en el plano: plantear la proporción \frac{x}{3\,\text{m}} = \frac{1}{40}, donde x es el alto dibujado.]
  4. x = \frac{3\,\text{m}}{40} = 0{,}075\,\text{m}.]
  5. Convertir a centímetros: 0{,}075\,\text{m} = 7{,}5\,\text{cm}.]

Criterio de evaluación docente:

  • Adecuada: determina la escala (como \frac{1}{40} o 1:40) Y calcula el alto en el plano (7{,}5\,\text{cm}), mostrando el procedimiento.
  • Parcial: solo determina la escala, sin hallar el alto.
  • Inadecuada: no muestra un procedimiento que conduzca a responder ambas preguntas.
Respuesta

la escala es 1:40 y el alto del tanque en el plano mide 7{,}5\,\text{cm}.
